铸铁镶铜圆闸门结构特点:

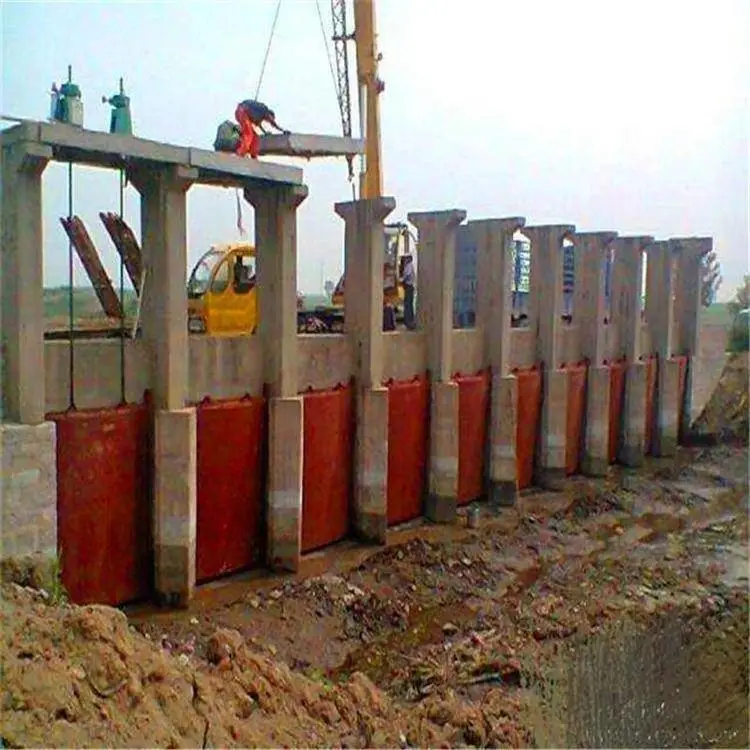

铸铁镶铜闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门，铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单，密封性能好，耐磨性强，操作简单，安装方便，使用寿命长，规格齐全，适用性广等特点，可根据客户需要选配手动启闭机或手电两用启闭机。

折叠编辑本段铸铁镶铜圆闸门主要零部件材质:

主要结构及工作原理

铸铁镶铜闸门主要由门框、门体、导轨、楔紧装置、密封面等部件组成。

1、主要结构

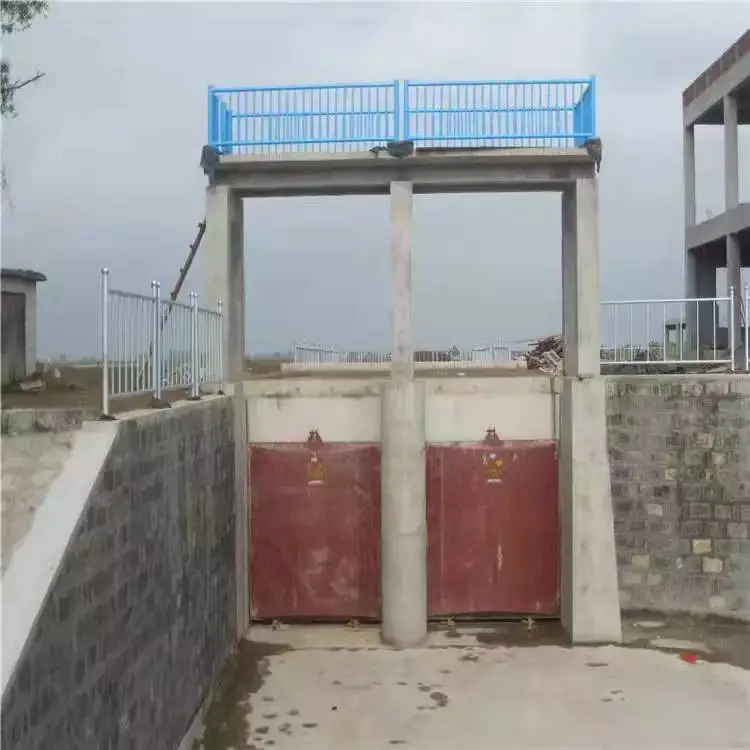

⑴ 门框由铸铁整体浇铸而成，门框两侧自带导槽，精加工之后作门体升降的导轨。门框平面经龙门刨及立车精加工并分别加工一道槽，以便镶入青铜密封面。

⑵ 门体为整体铸造的方形或圆形平板，并在迎水面自带“＃”字形的***筋，***筋的数量视闸门规格大小而定，一般间距为250-350mm之间，门体平面精加工并带有镶铜条的槽，以便镶入青铜密封面，门体两侧精加工与门框侧槽配合，形成上下滑轨。门体上端有吊耳，吊耳为铸钢，门体与吊耳的两接触面精加工之后用螺栓固定，吊耳的销轴孔用镗床加工。

⑶ 导轨用铸铁制作，导轨面加工成与门框一样的槽，并在平面上镶入青铜，减少门体上下运行时的摩擦力。导轨和门框连接的接触部位精加工，用螺栓联接，并设有定位销防止错位。

⑷ 楔紧装置：为达到闸门的止水效果，闸门两侧设置楔块。楔块用锡青铜制成，用螺栓分别与门体和门框上的楔座固定，楔座铣成长孔，便于楔块的调整。当闸门的某一处止水效果不好时可局部调整楔块，当门体未关到位时或已到位而楔块尚未楔紧时，需调整全部楔块。

⑸ 密封面采用铜条或铜圈分别镶入门框和门体的槽内，密封面铜条镶好之后用龙门刨铣床进行铣削，磨削加工，***了门框和门体之间的密切配合。

⑹ 丝杆由圆钢制成梯形螺纹，其精度达到7e级标准，螺纹长度比门体行程高度加长200mm，闸门处于关闭位置时，螺纹超出启闭机螺母50mm，丝杆总长度超过5000mm时，需作分段加工，其接头采用圆钢加工成内圆孔，并用圆钢铰制螺栓将丝杆和接头固定。接头用固定工装加工，可与相同规格的丝杆互换配合。丝杆总长度超过4000mm时，需增设轴导架，轴导架由铸铁衬套管安装在铸铁托架上组成，铸铁托架固定在池壁上，导管与托架都可在两个方向进行调节，丝杆下部焊有圆钢销套，用销轴与门体相连。

⑺所有铸件采用树脂砂造型工艺，并采用高温回火或时效处理。

⑻门框、门体按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度不大于构件长度的1/1500，导轨的拉伸、压缩和剪切强度的安全系数不小于5。

⑼当反向水压超过3.0m时，采用双向闸门。双向受压闸门结构，主要从以下几个方面作了改进措施：

A为防止反向受压时门体与门框的间隙增大，特增加了上下楔块，确保门体与门框密封间隙≤0.08mm的间隙，渗漏量控制在反向水头时渗漏量≤2.5L/m.min，上下楔块的数量根据闸门大小而定。

B闸门的门体结构也作了相应调整，主要是考虑反向受压时门体的承压力。结构调整的幅度视闸门规格大小确定。

C为***闸门与墙体联结的牢固性，增加了连接螺栓的数量。

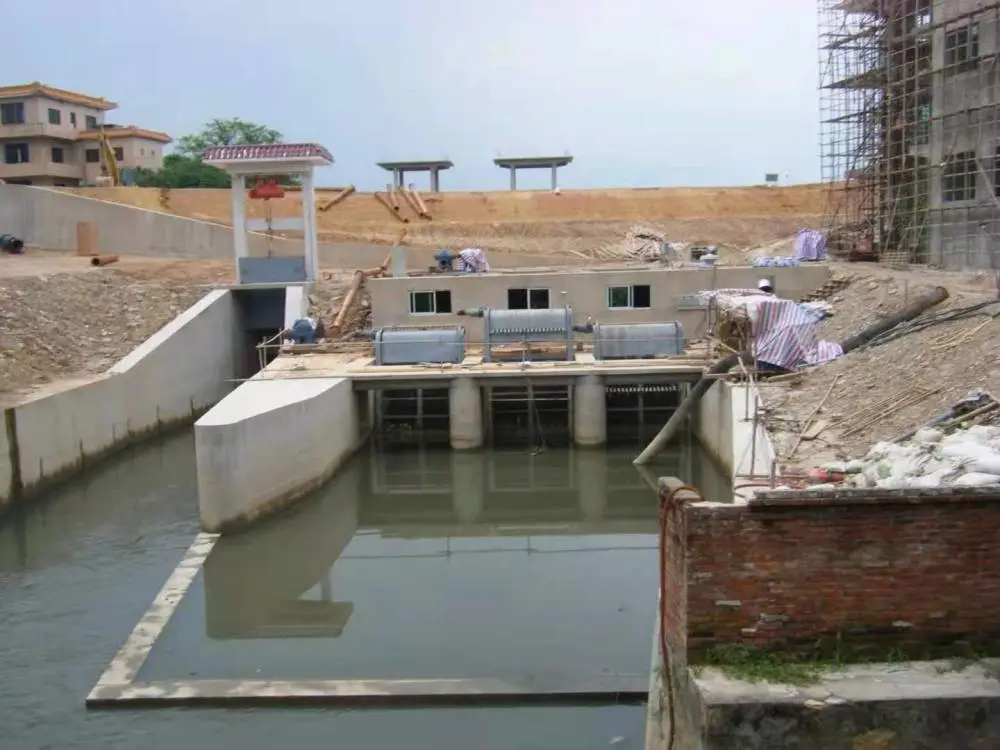

工作原理

闸门由启闭机带动启闭螺母转动，在梯形螺纹作用下使丝杆带动闸门门体上下运行，达到截断或疏通水流作用.
