微机控制电动伺服卧式拉力试验机采用我公司成熟的万能试验机技术，增加钢架结构将立式试验变为卧式试验，这样增加了拉伸空间,满足了大试样、全尺寸试样的试验。该试验机主要用于材料和零部件的静态拉伸性能试验。可用于各种金属材料、钢丝绳、链条、绳子、吊装带、集成材等的拉伸、广泛用金属制品、建筑结构、船舰、***等领域。

工作原理：

该试验机由主机、驱动电机及控制系统、传动系统、电子万能机测控系统、计算机、数据处理软件以及各种附件等组成。

1. 主机部分

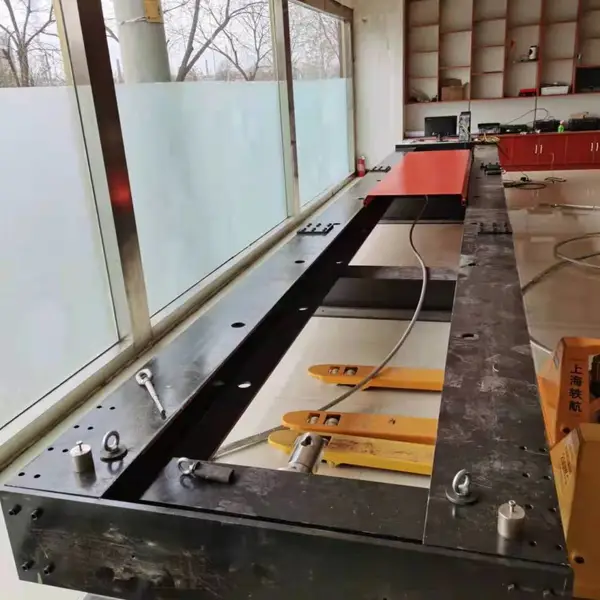

该机的主机结构采用卧式结构，分试件***空间，试验加载空间，以及传感器标定空间。伺服控制器驱动电机，通过无间隙园弧同步带减速后驱动滚珠丝杠转动，实现加载横梁的左右移动，加载梁上装有高精度的负荷传感器，试样的标线上可夹持引伸计完成试样的试验力和试样变形的 测量。主机的右侧设有一红色急停开关，当出现紧急情况时，快速按下急停开关，则横梁停止移动。

2. 试验机测控系统及软件

试验机的测量、控制和数据处理都是由试验机的测控系统和软件来完成的，试验机测控系统和主机及微机相连，试验人员可通过键盘输入试验参数，微机对试验参数和试验结果进行实时显示和处理，打印机对试验结果进行打印。详见《电子万能软件使用说明书》。

3. 强电部分

试验机的强电部分装在试验机的底座内，通过电源线与电网相连，底座前部右下侧开有电源开关和急停按钮。电源开关为主机的送电开关，出现紧急情况时，按下急停开关可切断主机的送电，保护主机，旋转急停开关恢复通电。
