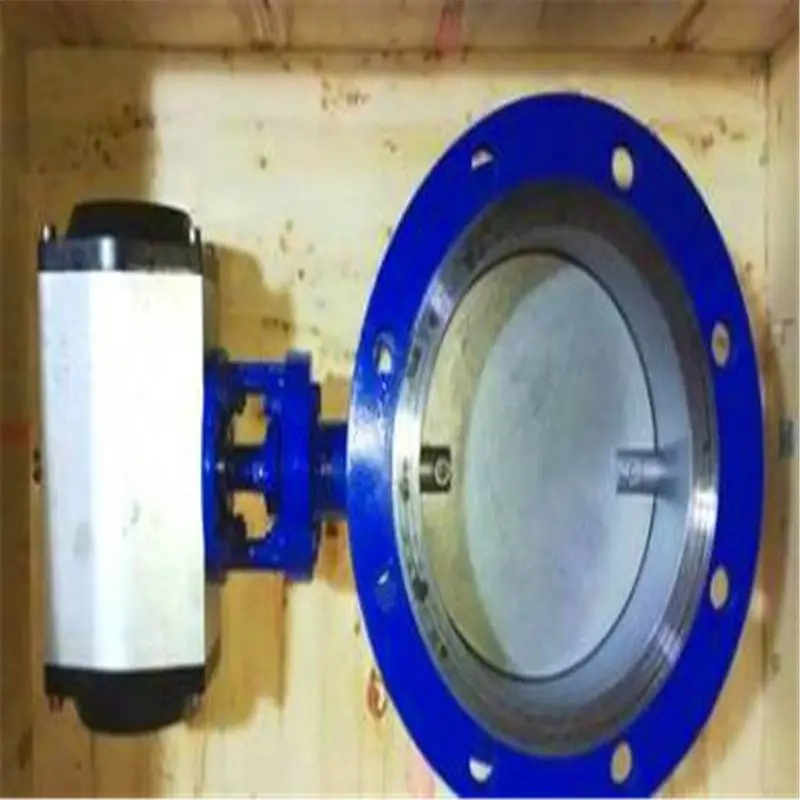

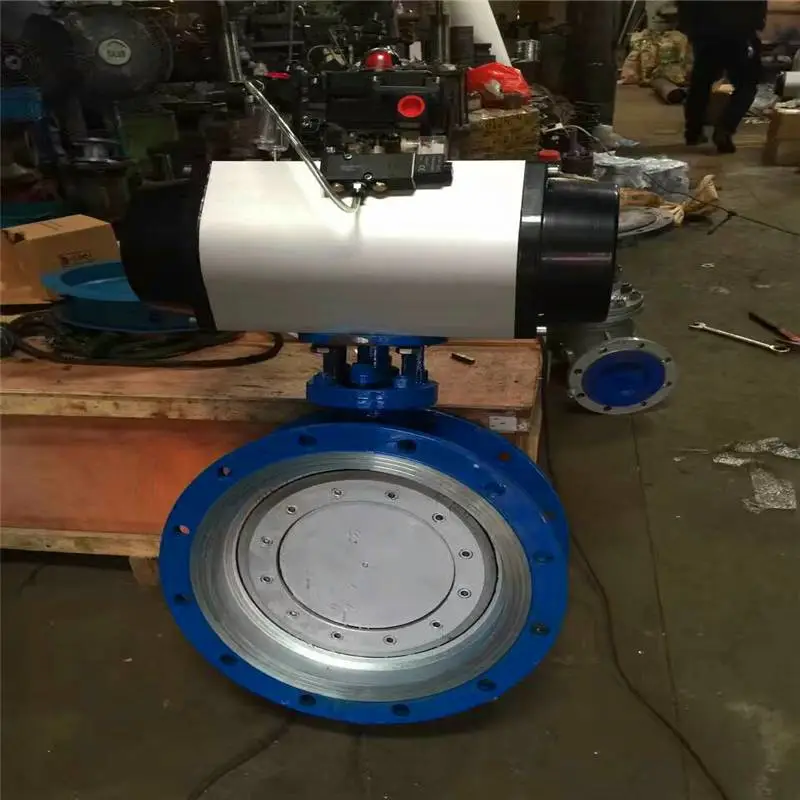

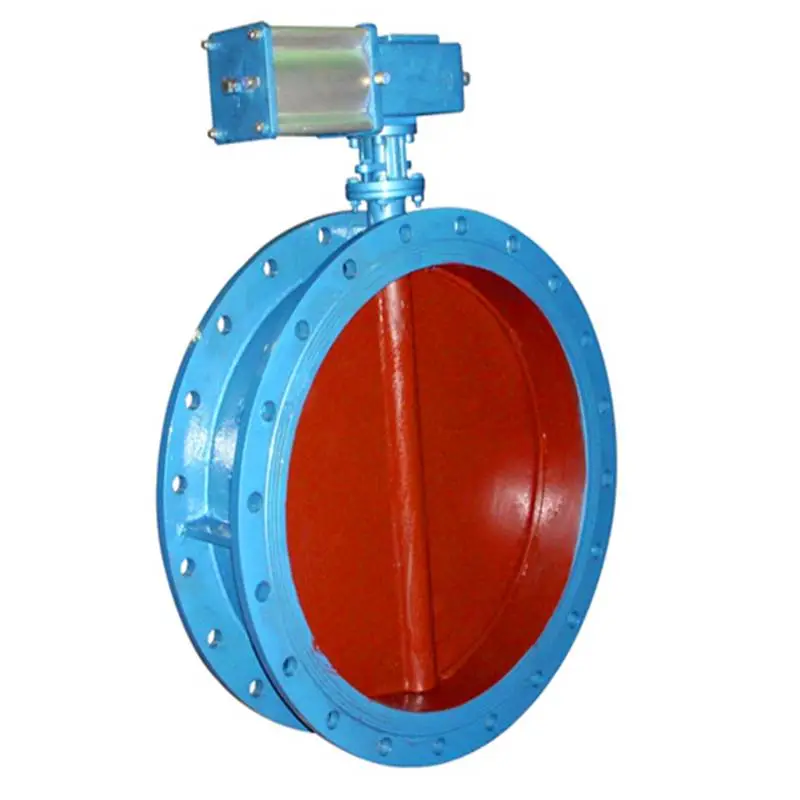

TD641W开关型气动通风蝶阀

TD641W气动通风蝶阀产品简介：

采用与阀体相同材料加工成密封圈，阀门适用温度随阀体选材而定，公称压力≤0.6MPa，气动蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。主要特点是设计新颖、合理、结构独特，重量轻，启闭迅速。操作力矩小，操作方便，省力灵活。阀门采用适应的材料以满足低、中、高不同介质温度及腐蚀性介质。

TD641W开关型气动通风蝶阀工作原理：

  是一种非密闭型蝶阀，它分为开关型和调节型。气源0.5-0.7Mpa通过气动驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转，可以实现全开和全闭的动作。很容易快速开启和关闭。配HQG型或AW型角行程气动双作用和单作用执行机构和蝶阀组成，它与气动单元组合仪表配合使用。表有结构简单、口径大、重量轻、操作方便等优点。

TD641W开关型气动通风蝶阀适用介质：

适用介质，煤气、空气、天然气、蒸汽、含尘气体、烟道气，具有结构简单，流通能力大，调节精度高等特点。可广泛应用于环保、冶金、化纤、教学设备、轻工、制药、造纸等工业自动控制，实现远距离控制或就地控制；减轻了职工的劳动强度也节约了成本。

产品特点：

★本阀可配备各种驱动装置，如手动装置、推杆装置等。

☆本阀阀芯可做成双门或百叶式，以满足不同用户的要求。

◆采用钢板焊接制造，结构尺寸短，体积小，重量轻，安装方便。

◇本阀驱动力矩小，启闭灵活，操作方便可靠。

■本阀代体上设置密封挡圈，密封无可见间隙，泄漏率小。

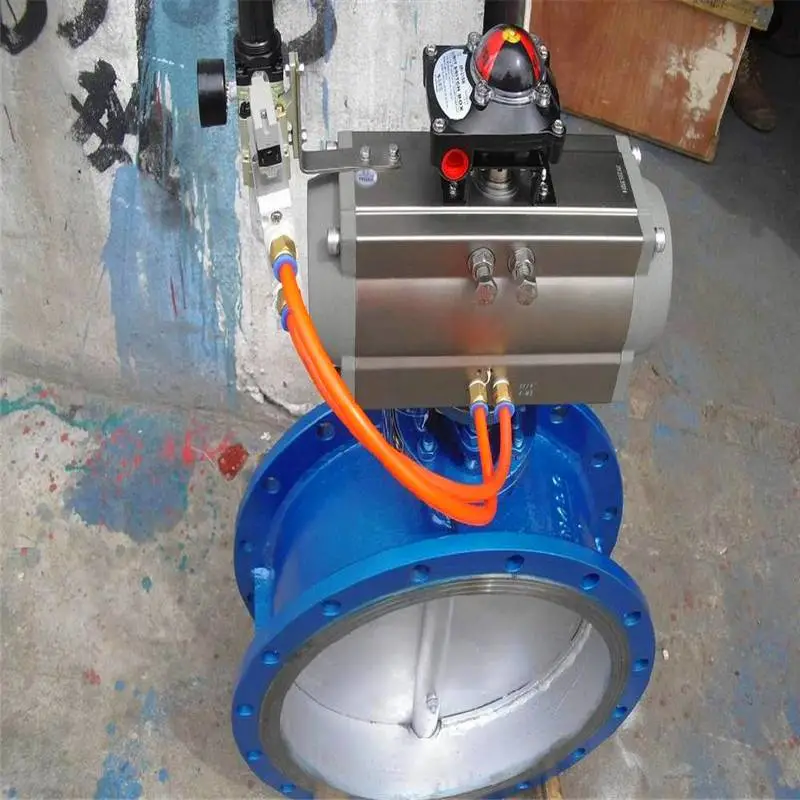

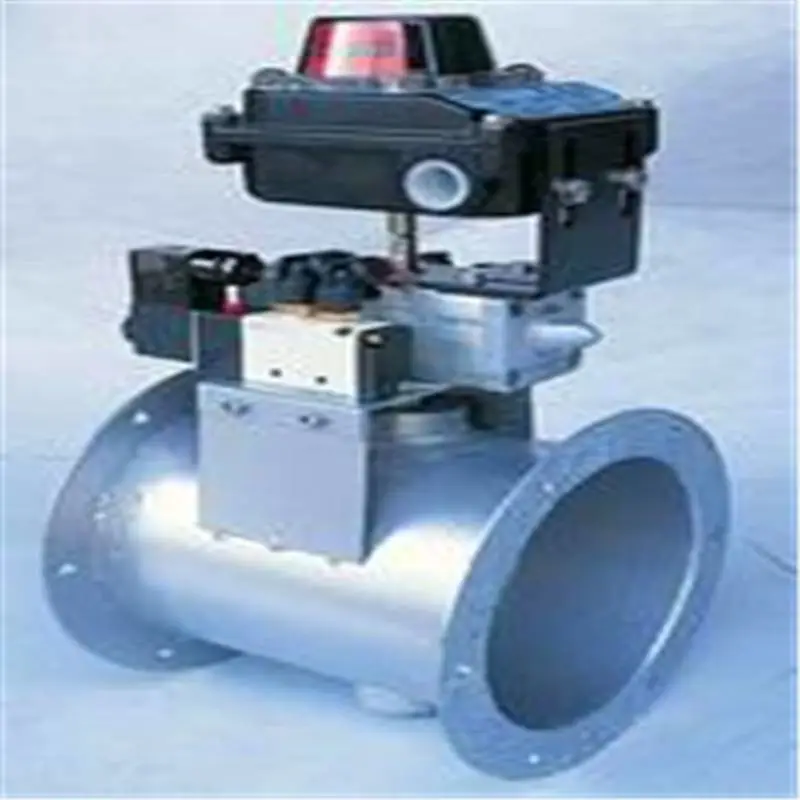

气缸选用

□蝶板与阀体间的膨胀间隙长，能有效防止因热胀冷缩造成的卡死现象。　采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，***；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。 由于控制方式和手段越来越多，在实际工业生常和工业控制中，用来控制气动执行机构的方法也很多，常用的有以下几种。

　　1、齿轮式双活塞，输出力矩大，体积小。

   2、气缸选用铝金材料，重量轻、外形美观。

　　3、可在顶部、底部安装手动操作机构。

　　4、齿条式连接可调节开启角度、额定流量。

　　5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

　　6、IS05211标准连接为产品的安装更换提供了方便。

　　7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

TD641W开关型气动通风蝶阀主要参数：

TD641W开关型气动通风蝶阀主要参数

TD641W开关型气动通风蝶阀主要零件材料

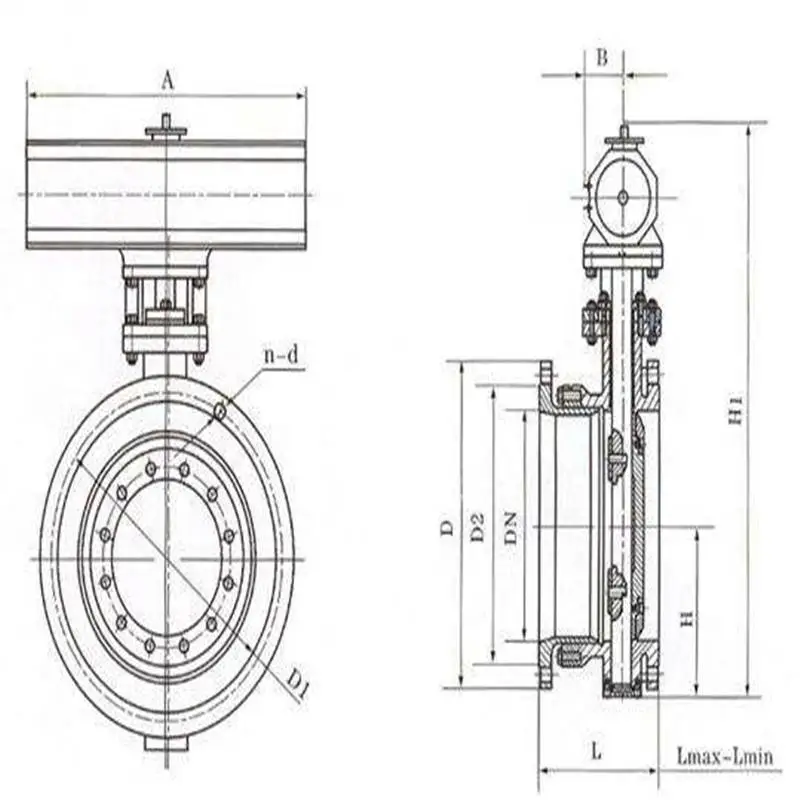

TD641W气动通风蝶阀主要外形连接尺寸

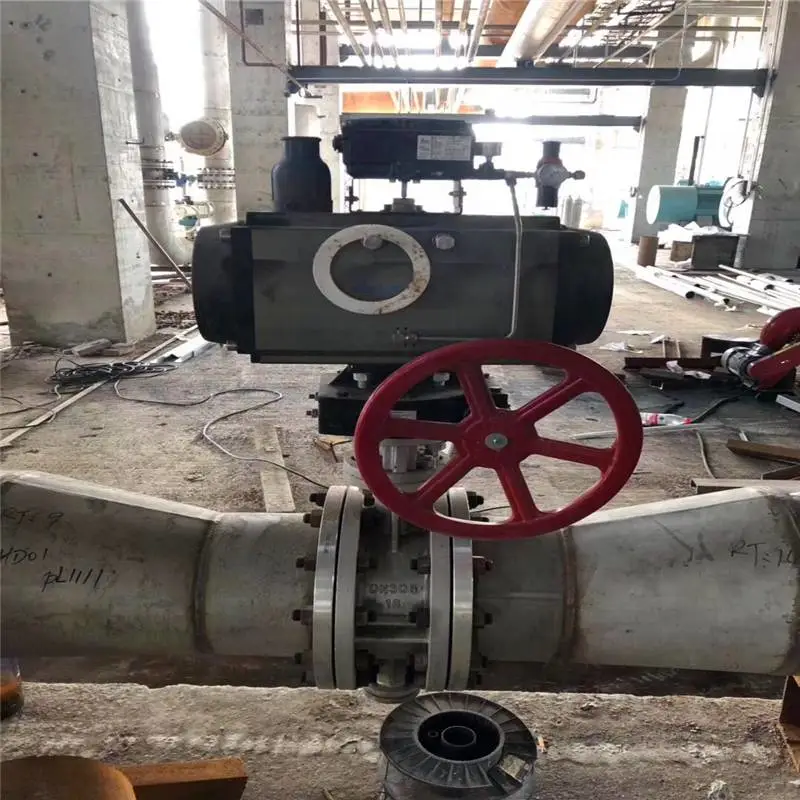

安装说明如下：
　　1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门，要定期清洗，吹干、涂防锈油。阀门两端应用盲板保护法兰密封面。
　　2、根据介质流动方向进行安装;优先考虑卧式安装。
　　3、通风蝶阀与管道的连接螺栓，安装时应按对角对方向多次拧紧，不得单件一次拧紧，以防受力不均而造成法兰连接处泄漏。
　　4、通风蝶阀安装时，应以蝶板处于关闭位置为宜，防止杂物进入阀腔搓伤密封面，用户要试压时，切要两端用法兰对夹装好后试压。
　　5、阀门与管道连接时，要求管道上使用对焊钢法兰或通风蝶阀法兰。如果采用平焊钢法兰时，必须要求法兰内孔与垫圈内孔一样大，以***垫圈的有效密封面。
　　6、通风蝶阀出厂时已将控制机构的启闭行程调好，为防止电源接通时方向搞错，用户在次接通电源前，要先手动至关开位置的1/3初。并检查指示盘方向与阀门开启方向是否一致。
　　7、阀门在使用时，如发现故障，应立即停止使用。

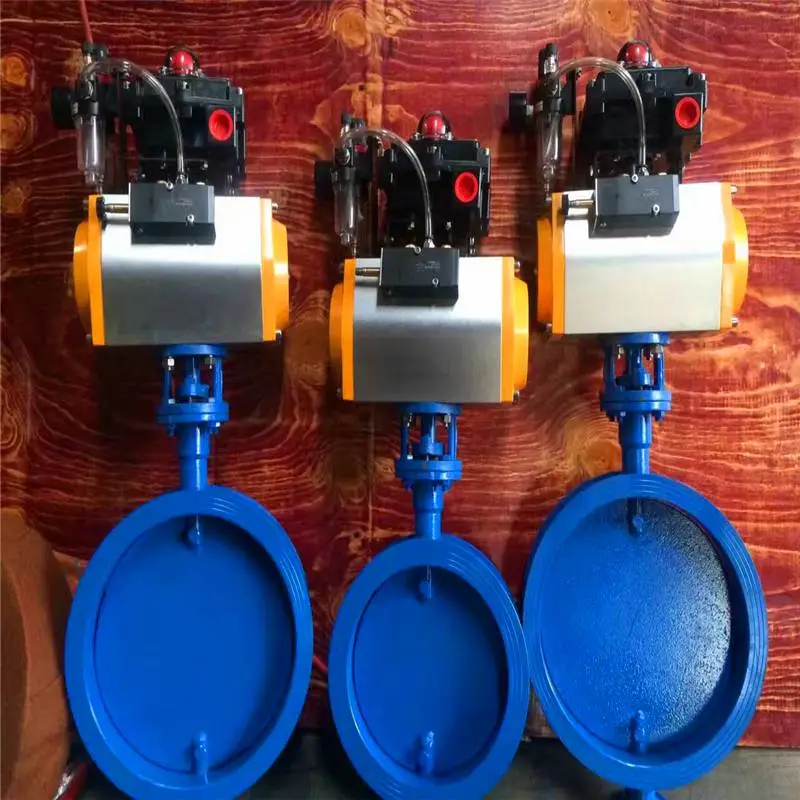

结构比较短小，占用空间小，安装的时候先用对夹式蝶阀专用法兰将其固定，然后将固定好的对夹式法兰放入管道两端法兰中间，用螺栓穿过对夹式蝶阀专用法兰和管道法兰将其固定。

TD641W开关型气动通风蝶阀具体安装步骤流程如下：

1、将对夹式蝶阀放置于预安装的两片对夹蝶阀专用法兰之间，注意将法兰螺栓孔与蝶阀阀体圆孔对齐。

2、将螺栓和螺母插入法兰孔将阀体与法兰连接，校正一下法里面的平整度，但注意不要把螺栓螺母拧的过紧。

3、将法兰焊接在管道上，这一步要采用点焊的方式。

4、先把对夹式蝶阀取下移出。

5、再将两片法兰完全焊在管道上，完成固定。

6、等法兰与管道的焊接处冷却之后，再讲对夹式蝶阀安装进去。此时注意要将蝶板打开一些。

7、再一次对蝶阀的安装位置做一个校正，拧紧螺栓，但要注意不要拧的过紧。

8、将蝶阀蝶板完全打开，***蝶阀的蝶板可以自由启闭，能自由开闭。

9、再一次将螺栓交叉，均衡的拧紧；

10、以上步骤完成，再一次对蝶阀的启闭做一个测试，确保阀门可以自由的开关。

法兰式蝶阀安装方法

法兰蝶阀自带法兰，安装时候无需再专门配备法兰片，直接将阀体上的法兰与管道法兰用螺栓连接起来即可。但法兰蝶阀安装时要注意几点：

1.在安装时，蝶阀阀体法兰与管道上法兰之间的端面要平行，不能出现歪斜的情况，否则可能会因为螺栓拧不紧造成法兰连接处泄漏。

2.法兰蝶阀在管道上安装时候要在管道两端法兰与阀体法兰之间加入垫片，但不能用双垫片。

3.紧螺栓时要对称进行，两端法兰连接各个螺栓拧紧力要均匀且一致。

4.在安装时，要先安装蝶阀上定位孔的螺栓，将蝶阀位置对中固定，另外，在紧固法兰螺栓时，要对称交替拧紧，不要依次单独紧固螺栓。

相比对夹蝶阀，法兰蝶阀的密封性能更好，更适合做大口径阀门。但是使用成本和价格也会更高。法兰蝶阀的结构***，占用的管道安装空间更大。

法兰蝶阀安装方法：

　　1、法兰蝶阀安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞。

　　2、将阀门和汽缸均置于关闭状态。

　　3、将汽缸撞到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　　4、安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

　　5、得发在安装前应保持干燥，不可露天存放。

　　6、安装蝶阀前要检查管道，确保管道内无焊渣等异物。

　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰。

　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免***橡胶件。

　　10、装好的管道法兰要进行对中，并与放入的蝶阀进行对中。

　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
