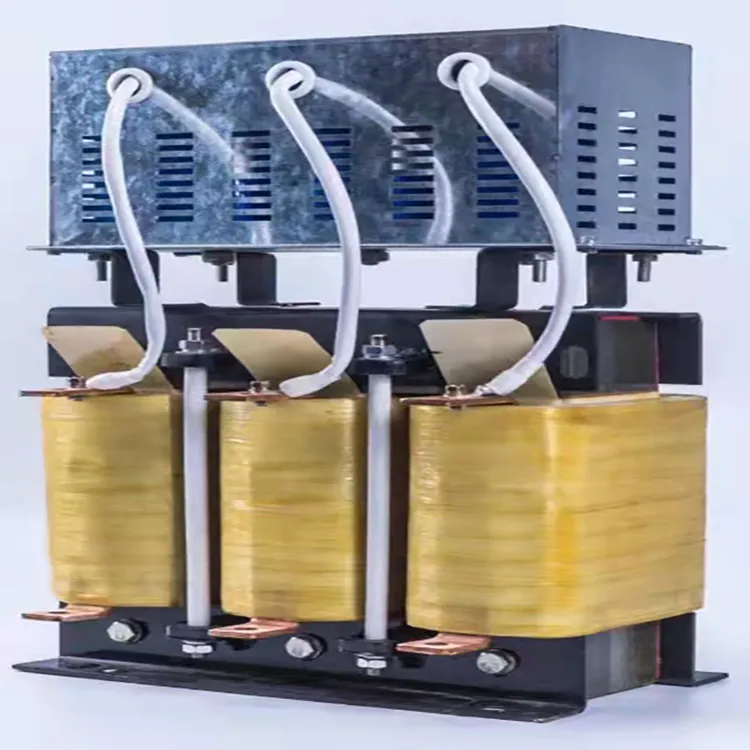

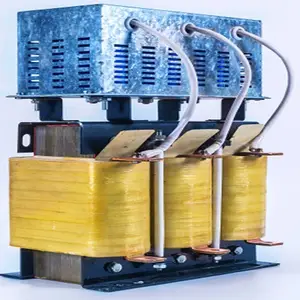

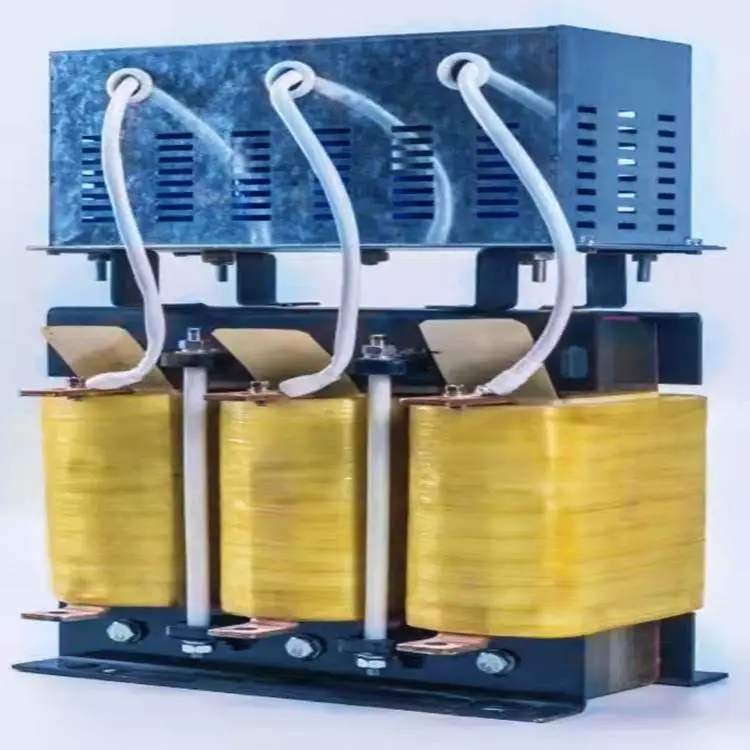

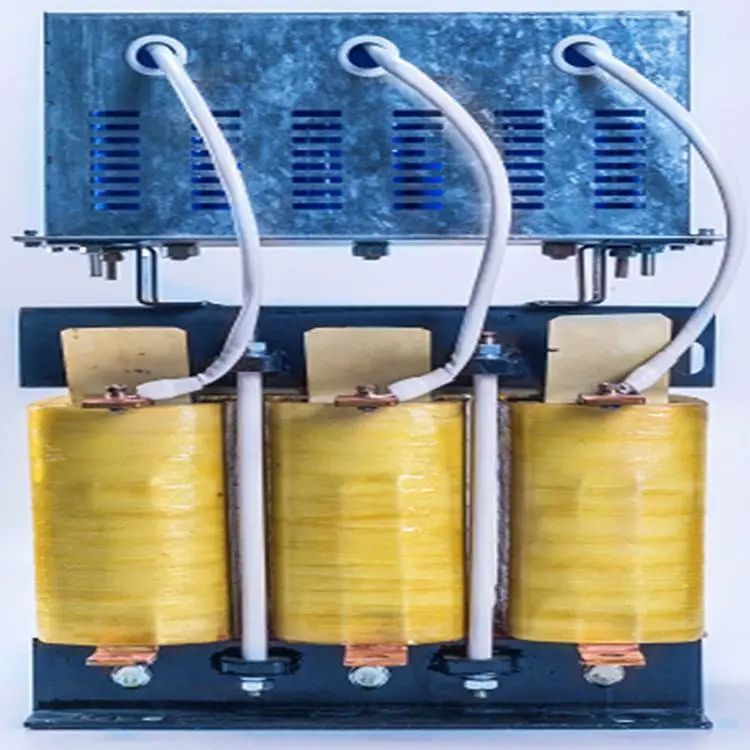

晨昌 正弦波滤波器CRFL-132KW-0.4S 电抗器+电容器双重滤波效果好

CRFL-132KW-0.4正弦波电抗器，又名“正弦波滤波器”、“LC滤波器”等，通常安装于变频器/伺服等整流/逆变类设备的负载侧，靠近变频器/伺服等设备进行安装，其主要作用是将变频器/伺服等整流/逆变类设备输出的PWM电压波形转化为较为***的正弦波，从而解决变频器/伺服等干扰、损坏电动机及其周围的敏感电气设备、仪器仪表、通讯、监控等，将变频器/伺服等整流/逆变类设备的谐波钳制到某一标准之内，如≤5%，除此之外，还能够延长变频器的有效传输距离至500--3000米。我们现在所使用的变频器，大部分都是采用“交-直-交”电路结构，变频器通过IGBT/IPM/PIM等逆变器件，将直流电变成交流电的过程中，一定会产生谐波，这些谐波会导致如下常见问题：1、电动机的问题 电动机会出现过热、啸叫、振动、绝缘老化加速、绝缘频繁损坏等问题，电动机的轴承也可能会出现过热、麻点、破裂等问题，此时，可以选用正弦波电抗器来解决2、谐波干扰的问题有些时候，使用变频器之后，仪器仪表、低压电气设备、传感器、监控、通讯等都会出现异常或紊乱的情况，这也有可能是变频器逆变侧的射频谐波导致的，可以选装正弦波电抗器来解决。3、传输距离的问题有很多场合，变频器与电动机之间的距离是比较远的，例如2000米，这个时候，如果不选择正弦波电抗器的话，可能会导致电动机无法正常工作

CRFL-132KW-0.4正弦波滤波器是在PWM变频器驱动下，其开关频率范围在2 - 8KHz之间仍提供正弦波输出电压。在变频器驱动应用中，可以***抑制高频损耗及DV/DT射频干扰，改善电机的性能和寿命，并使电机和频器的线缆生长至500米，较长达3千米。正弦波电抗器产品应用：
??1.将变频器输出的PMW波换成为正弦波
??2.降低电机的涡流损耗以及电机噪声
??3.减少输出电缆上和电机中的脉冲电流，延长电机寿命
??4.可在变频器与电机间使用***的电缆联线
??5.减小对外的辐射，在一定场合可以使用非屏蔽电缆，降低了对现场布线的要求
??6.有效防止DV/DT、过电压、电机过热和涡流损耗造成的电机提前损坏

CRFL-132KW-0.4正弦波电抗器产品技术规格：
??1.工作电压：220VAC-1140VAC
??2.工作电流：***-1600A
??3.工作频率：50/60Hz.
??4.载波频率：2K-10K
??5.绝缘等级：class F,H
??6.压降：8%-12%
??7.电压谐波畸变失真THD≤5%
??8.空载电流≤8%
??9.使用环境：-10…+45℃,额定值不会降低。较高可达+55℃，在45℃以上，每升高1℃，额定电流降低2%
??10.防护等级：IP00-IP22
??11.较大电流：1.5×额定电流，持续60S
??12.噪 音：≤65dB
??13.温 升：≤80K
??14.抗电强度：铁芯-绕组 3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
??15.绝缘电阻：1000VDC绝缘阻值≥100MΩ
??16.海拔高度不超过2000米
??17.运行环境温度-25℃～+45℃，相对湿度不超过90%。
??18.周围无有害气体，无易燃易爆物品。
??19.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
??20.执行标准：
??IEC289:1987电抗器
??GB10229-88电抗器(eqvIEC289:1987)
??JB9644-1999半导体电气传动用电抗器
??CRFL-132KW-0.4正弦波电抗器的选型

正弦波电抗器属于定制化产品，需要根据每个现场的不同情况，进行个性化定制，才能***正弦波电抗器充分发挥其良好的滤波效果，达到预期的要求。正弦波电抗器的定制，需要明确如下参数：

电动机的电压、电动机的额定电流、变频器的开关频率/载波频率、变频器的常用输出频段、变频器与电动机之间的连接导线的长度（计算线路电感使用）、变频器后面是否有升压变压器、变频器谐波治理要求等等
