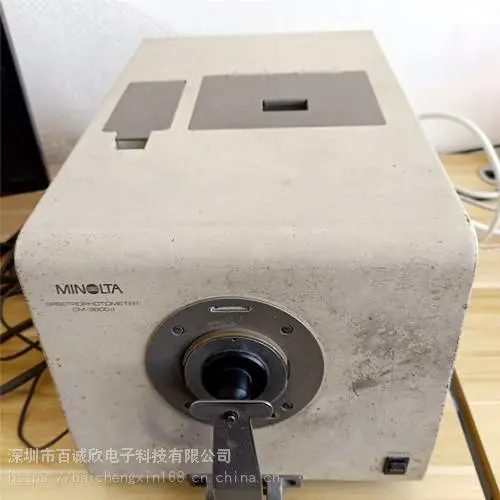

美能达CM-3600D台式分光测色仪维修校正

产品概况

可靠的精度 优良的再现性

使用10nm节距测量360～740nm全范围波长。采用双波束方式、双通道传感阵列实现高精度和高再现性。

追求人性化的舒适方便的操作

通过取景器坐在座位上即可确认测量位置。

致力于免维修化的高可靠性设计

通过技术革新程度地避免SCI/SCE之间的转换以及移动过滤器等设备可动部位的产生。在设计和制造调整上引入了***认证质量管理体系使产品具有高可靠性和耐用性。

高水准的简洁紧凑型设计

加载6英寸的大型积分球，实现机身的简洁紧凑。

搭载了3种测量口径

可根据样品尺寸选择最适当的测量口径。

可靠的精度 优良的再现性

可测量A4尺寸大小的样品的中间部位。

主要用途

• 用在各领域的研究活动、开发部门、质量管理部门使用

• 大学、试验室、检测机构

主要特征

• 电脑控制下的高精度、高可靠性的固定结构可使用Windows系统软件

• 采用符合各种标准的d/8扩散照明 8°受光方式光学系统统。

• 测量口径为φ25.4mm、φ8mm、φ4mm。

• 可通过d/0光学系统统测量透射色。

• 采用数字化控制系统。

• 可同时测量SCI含正反射光和SCE不含正反射光。

• 采用数字化控制系统。

• 通过演算合成照明光的UV强度。这样调整滤波器位置的费力工作就可被省略。

• 可同时进行一般测量和荧光色测量。

• 规格

  照明 受光光学系统统	可同时测量d/8（扩散照明8°方向受光）、SCI（含反射光）和SCE（不含正反射光）。
  受光素子	双重40个元件硅光电二极管阵列
  分光手段	平面绕射光栅
  测量波长范围	360nm～740nm
  测量波长间隔	10nm
  一半宽度	大约10nm
  反射率测定范围	0～200%、表示分解能：0.01%
  测量用光源	脉冲氙弧灯×4个
  测量时间	大约1.5秒（一直到数据输出为止）
  ***可测定间隔	SCI/SCE测定时是4秒
  测量口径/照明口径	LAV:φ25.4mm/φ30mm MAV:φ8mm/φ11mm SAV:φ4mm/φ7mm
  重复性	分光反射率：标准偏差0.1％以内 色彩值：标准偏差△E﹡ad 0.02以内 白色校正后、白色校正以10秒间隔测定30次时
  仪表误差	△E﹡ad 0.15以内LAV/SCI BCRA系列IIteil 12色的平均值以柯尼卡美能达主机身为标准）
  温度依存性	分光反射率：±0.10%/℃以内、色差：△E﹡ad0.05/℃以内
  UV转换	瞬间调整UV420nm探头滤波器/附带UV420nm探头滤波器
  透射色测量方式	d/0（扩散照明 0°方向受光）
  透射试料室	横宽133mm、进深50mm、测量口径φ17mm
  透过试料托架	薄片状、板状试料/液体试料两用（可拆卸安装）
  接口	以RS-232C为标准、端子：D-SUB 9Pin（凹型销）
  电源	AC 100V（使用专用AC适配器）
  使用温湿度范围	13～33℃，80％RH以下（温度35℃时/不可结露）
  保管温湿度范围	0～40℃，80％RH以下（温度35℃时/不可结露）
  尺寸	240宽×206高×380进深mm
  重量	12kg
  标准配件	白色校正板、目标罩（φ4mm、φ8mm、φ25.4mm）、零校正盒、AC适配器AC-A12、防尘罩、配件盒、单元驱动器、RS-232C电缆（DOSV用9针2m）、RS-232变换适配器（9针→25针）
  另售配件	色彩管理软件CM-S9w、透过试料架CM-A96、石英槽CM-A972mm/CM-A9810mm/CM-9920mm）透过用零校正板CM-A100、RS-232C电缆CM-A56NEC用 5m RS-232C电缆CM-A52～55DOSV用
