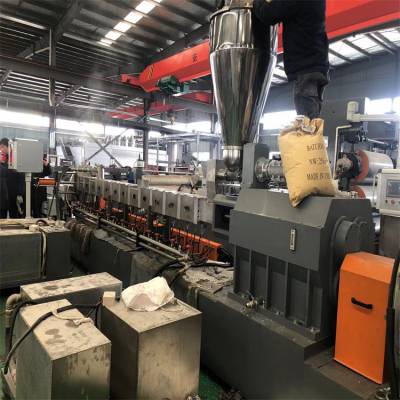

双螺杆造粒生产线图_双螺杆造粒生产线图_蚌埠佳德

1、螺杆一般分:输送段、熔融段、混炼段、排气段、均化段5个段。(1)输送段，输送物料，防止溢料。(2)熔融段，此段通过热传递和摩擦剪切，使物料充分熔融和均化。(3)混炼段，使物料组分尺寸进一步细化与均匀，形成理想的结构，具分布性与分散性混合功能。(4) 排气段，排出水汽、低分子量物质等杂质。(5) 均化(计量)段，输送和增压，建立一定压力，使模口处物料有一定的致密度，同时进一步混合，最终达到顺利挤出造粒的目的。

预热升温。按工艺要求设定各区段加热温度值，当各区段加热温度达到设定值后，持续恒温20-30分钟，再检查各区段温控表和各区段冷却管道电磁阀是否正常

主机运转若无异常，即可开始加料(如侧向喂料，应按工艺要求依次启动加料装置)，要以尽量低的转速开始喂料(请注意开车前调速旋钮设置在零位，参见图-2)。待机头有物料排出再逐渐缓慢地提高螺杆转速和双腕喂料机转速。升速时应待电流回落平稳后再升喂料机转速，使喂料机与主机转速相匹，并及时调整切粒速度，使生产出的粒子符合要求。每次主机及喂料机升速后，均应升速调节过程中随时密切注意观察主机电流指标，原则上控制主机电流以不超过额定电流的80%为佳。同时注意整个机组各部位的运转情况，如噪音、振动、轴承升温、加热温度、主机电流等主要操作数据必须在常规范围内。若有异声，应及时停车处理。对于某一确定的螺杆组合，本机的生产能力及负载大小(主机电流)主要取决于喂料量的多少;对于塑化混炼效果则更多的取决于螺杆组合形式是否合理以及主机螺杆转速、加热温度高低、排气效果好坏等。试车时，多次调整这些参数是***的。

对于排气操作一般应在主机进入稳定运转状态后，再启动真空泵(启动前先打开真空泵进水阀，调节控制适当的工作水量，以真空泵排气口有少量水喷出为准)。从排气口观察螺槽中物料塑化充满情况，若正常即可打开真空管路阀门，将真空度控制在≤0.06MPa，若排气口有"冒料"现象，可通过调节主机与喂料机螺杆转速，以及改变螺杆组合构型等来消除。清理排气室中已冒出的物料时，切不可将清理工具碰到旋转的螺杆。关闭抽真空室前，应先注意现将真空管道阀门关上，再关闭真空泵，以防止真空管道中空气倒流。
