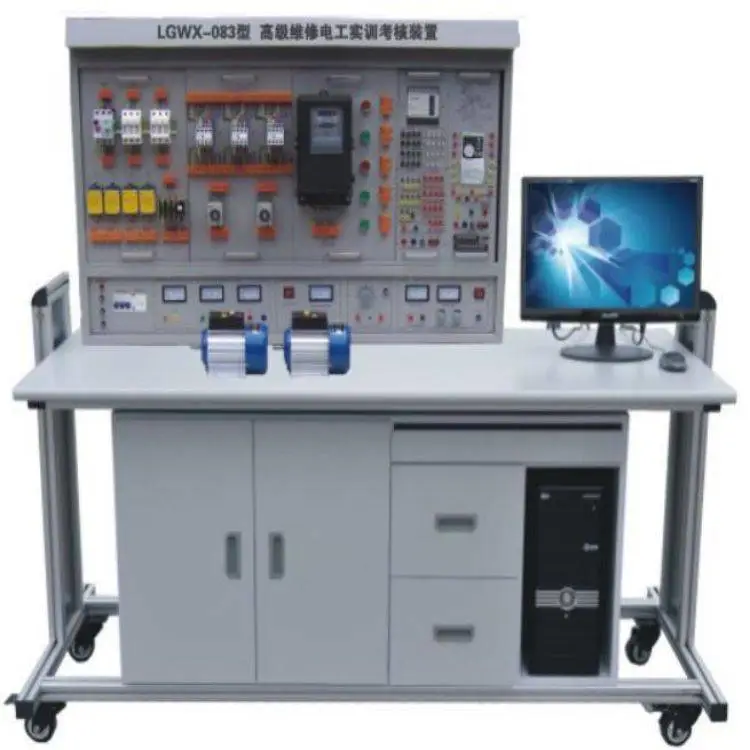

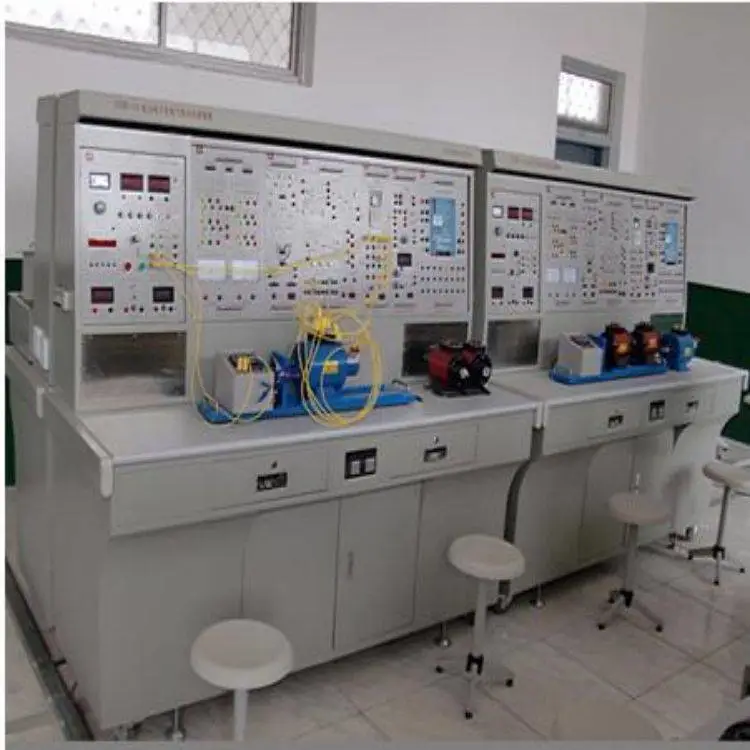

LGWX-083***维修电工实训装置

一、概述

LGWX-083***维修电工实训装置采用国际常用的模块化设计，***维修电工实训装置是根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，***维修电工实训考核装置实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、单片机、PLC综合训练、变频调速、触电急救、安全消防等，符合中、***电工国家职业标准教、培、考的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定实训设备。

二、技术性能

1.输入电压：三相四线制380V±10% 50Hz

2.工作环境：环境温度范围为-5～＋40℃

3.装置容量：＜1KVA

4.安全保护：漏电动作电流≤30mA 过流保护、熔断器保护

5.外形尺寸：1600mm×700mm×1450mm

三、***维修电工实训装置的基本配置及功能

本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。

（一）实训屏

   实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：

1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。

2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。

3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。

4、提供～220V插座2只，为外部设备提供工作电源。

5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。

6、固定低压直流电源：+5V、±12V有过载保护

7、恒流源：4mA-20mA连续可调一路

（二）实训挂箱及器材配备

 1、Y-61维修电工挂箱（一）

2、Y-62维修电工挂箱（二）

3、Y-63维修电工挂箱（三）

4、Y-64维修电工挂箱（四）

5、Y-65维修电工挂箱（五）

6、DW-PLC可编程控制器实训组件： 配三菱FX3U-48MR/ES-A主机（可根据用户需求选配各种品牌型号的PLC主机），集成数字量I/O（24路数字量输入，24路数字量输出），RS-485通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。

7、工控组态软件一套：

   打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。

8、PLC仿真实训软件一套：

（1）通过PLASH虚拟环境实时显示PLC的运行状态

（2）可以实现PLC虚拟接线，并对接线进行错误检查

（3）PLC编程训练、PLC程序编写测试等功能

（4）实现PLC运行模拟，对错误程序进行检查

9、变频器实训挂箱

  配置三菱FR-E840-0.4KW变频器（可根据用户要求选配各种品牌型号的变频器），带有RS485通讯接口及BOP操作面板。

10、单片机实训挂箱

  配备51/96/8088/8086等CPU单片机、微机全部软硬件。

11、九孔万能实中板 2块

12、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。

13、电机导轨及光码盘测速系统

  含光码盘测速系统（配有进口光电编码器）一套、不锈钢导轨一幅。

14、三相鼠笼异步电动机 120W Y接法 220V 1台

15、三相鼠笼异步电动机180W  Y/△  380V 1台

16、安全配备灭火器 1台

（三）实训桌

   铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
