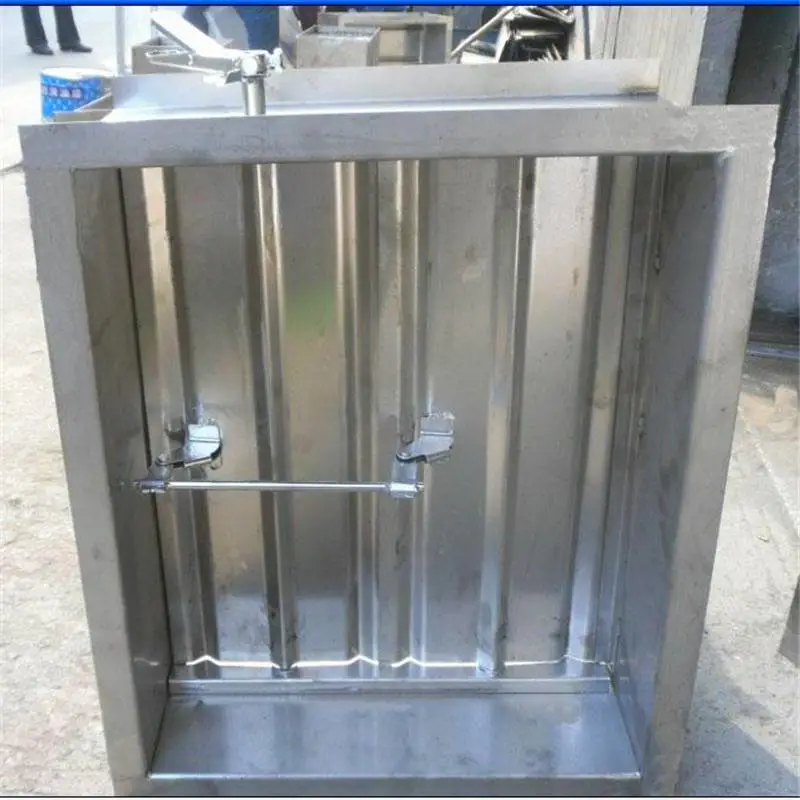

F系列中央空调风管冷热输送管道手动风量调节蝶阀产品说明

实用新型涉及风管技术领域，具体是一种手动风量调节阀。目前的工业厂房、 民用建筑、商场、轻体拼装房大多配备中央空调风管、冷热输送管道等设施，根据实际的需要，管道通常会要求具备风量调节功能，这就需要在管道上设置控制调节阀。现有的手动风量调节阀，大都采用长手柄，调节风量时对空间的要求较大，给在狭小的空间安装、作业及使用带来诸多不便；同时，现有的风量阀叶片转动角度一致，排风方向大都是斜向下，排风不柔和，不能满足一些场所需要水平排风，排风柔和的要求；另外，现有的排风阀还存在叶片开启、关闭动作不连贯的问题存在。一种手动风量调节阀，它涉及调节阀技术领域。它包括圆形阀体和手轮，所述圆形阀体包括阀轴以及从所述阀轴两端纵向对称设置的圆形阀板，所述圆形阀体内成型有与所述圆形阀板本配合的空腔，所述圆形阀体的内壁上设有两个阀轴安装孔，所述两个阀轴安装孔处于所述圆形阀体的同一直径上，所述阀轴的端部固定有手轮座，所述手轮座与所述手轮连接。它安装方便，调节轻松自如，灵活可靠，开度指示***、清晰、准确，便于观察和操作，能有效控制气体流量，是各种风管系统中理想的调节设备。风量调节阀是空调系统中常用的一种风量阀，分为手动风量调节阀和电动风量调节阀，风量调节阀产品

F系列中央空调风管冷热输送管道手动风量调节蝶阀特点及功能如下：
1、全电脑控制，性能稳定，技术；
2、 提高生产质量，降低材料及劳动成本；
3、 通风管道加工软件；
4、 机械成型能使优质镀锌板不受伤害，***管道内壁光滑，便于洁净；
5、 自成型法兰替代了角钢法兰，***管道材质统一，减少管道重量，增加管道美感；
6、 加强筋能提高管壁强度，节约材料厚度；
7、 科学的接缝、咬口方法，能***管道气体流畅，而不影响管道流通口径；
8、 ***的计算机工艺控制程序下料、制作，***了管道部件尺寸，从而***安装施工简捷，提高工作和经济效率；
9、 ***安装简洁、提高工作效率、缩短工时、减少安装费用

F系列中央空调风管冷热输送管道手动风量调节蝶阀F系列风量调节阀的主要特点：
1、风阀的框架和叶片均采用镀锌钢板；联杆、方轴等采用45#钢镀锌，耐腐蚀性好。
2、风阀叶片采用1.00mm镀锌钢板冷轧成瓦楞状，双层焊接复合而成，具有*的刚性和强度。
3、选用烧结青铜含油轴承，摩擦力矩小，无需维护。
4、低泄漏量风量调节阀采用特种的高温弹性橡胶作为密封材料，泄漏量极低。
5、风阀外形有矩形和方圆形两种，圆形风道上选用方圆形风阀，解决了圆形风阀泄漏量大的缺点。
6、F系列风量调节阀品种多，规格全，可根据用户要求，选用适用的品种，达到性能价格比，降低工程造价。
7、由若干单体阀可组成组合阀，组合阀中各单体阀可联动同步运转。
F系列风量调节阀的主要技术性能：
1、使用温度：-40℃～95℃、-50℃～205℃、－50℃～250℃。
2、流量特性：叶片对开时流量特性为等***比特性。
3、叶片轴允许的大扭矩为35NM。
4、泄漏率：低泄漏型风量调节阀＜0.5%，普通型风量调节阀＜2%。

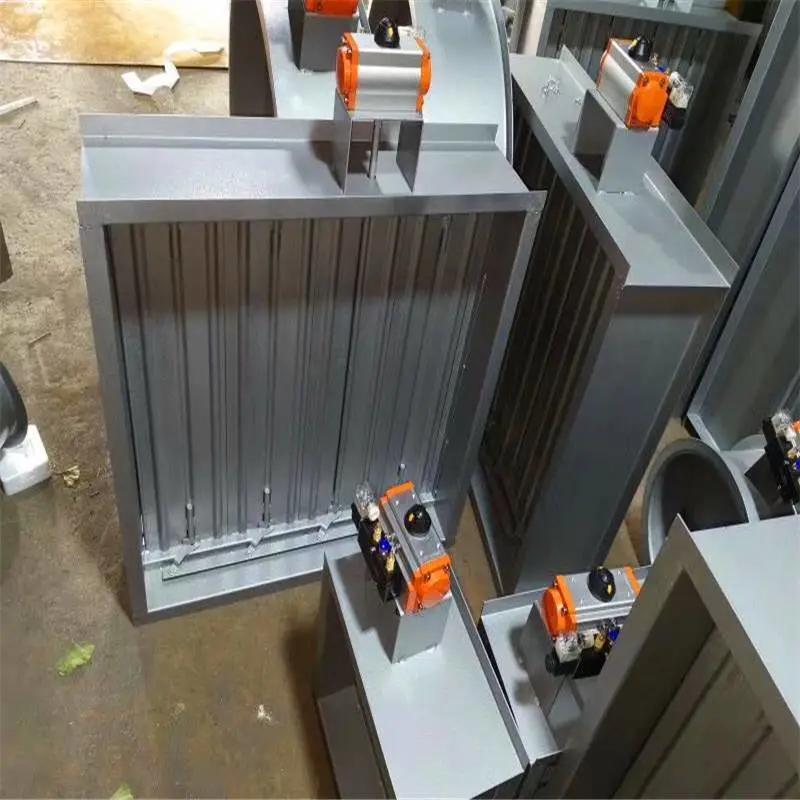

5、驱动方式：手动、电动、气动。

F系列中央空调风管冷热输送管道手动风量调节蝶阀风量调节阀的主要特点：
、风阀的框架和叶片均采用镀锌钢板；联杆、方轴等采用45#钢镀锌，耐腐蚀性好。
、风阀叶片采用1.00mm镀锌钢板冷轧成瓦楞状，双层焊接复合而成，具有*的刚性和强度。、选用烧结青铜含油轴承，摩擦力矩小，无需维护。
、低泄漏量风量调节阀采用特种的高温弹性橡胶作为密封材料，泄漏量极低。
、风阀外形有矩形和方圆形两种，圆形风道上选用方圆形风阀，解决了圆形风阀泄漏量大的缺点。
、F系列风量调节阀品种多，规格全，可根据用户要求，选用适用的品种，达到性能价格比，降低工程造价。、由若干单体阀可组成组合阀，组合阀中各单体阀可联动同步运转。 F系列风量调节阀的主要技术性能：
、使用温度：-40℃～95℃、-50℃～205℃、－50℃～250℃。 、流量特性：叶片对开时流量特性为等***比特性。、叶片轴允许的扭矩为35NM。
、泄漏率：低泄漏型风量调节阀＜0.5%，普通型风量调节阀＜2%。 、驱动方式：手动、电动、气动。

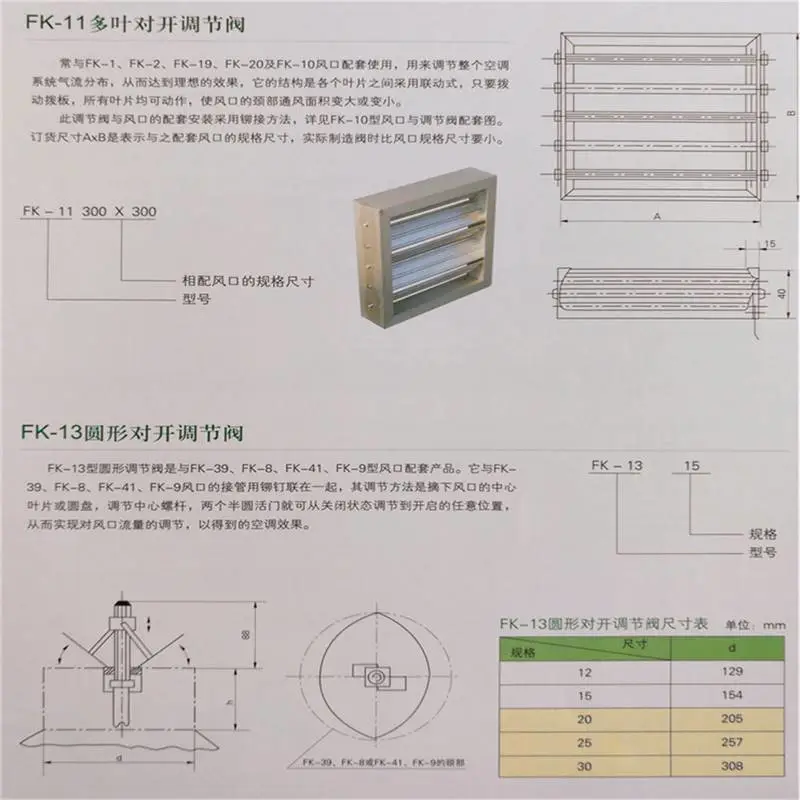

F系列手动风量调节蝶阀附：手动单叶调节阀一览表：

蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。

　　蝶阀的应用领域

　　1、如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

　　2、蝶阀适合于调节和控制一些泥浆介质，因为它的开闭速度够快，长度短，压差比较小。

　　3、有些介质有磨蚀性，也会产生气化的现象，这时候也可选择蝶阀，它工作时产生的噪音低，对环境不会有很大影响。

　　4、在一些容易造成严重磨损、低温环境或要求有严格的密封性的工作条件下，也可以选择蝶阀，不过需要用特殊设计的专用蝶阀。

　　5、一些要求完全密封，寿命长，工作温度在零下十摄氏度到一百五十摄氏度之间的各种管路中都可以选择蝶阀。

　　6、工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

　　蝶阀安装要求

　　1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。

　　2、可安装在任意角度的管道上，应关闭安装为宜。

　　3、焊接管道法兰时，应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。

　　4、安装时请注意阀门关闭状态承压方向，应将密封面(两端密封面、蝶板密封面、阀座密封面)***擦干净，去掉灰尘和污物。

　　5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。

　　6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。

　　7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压，其试验压力应符合GB/T13927-92标准规定。

　　8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。

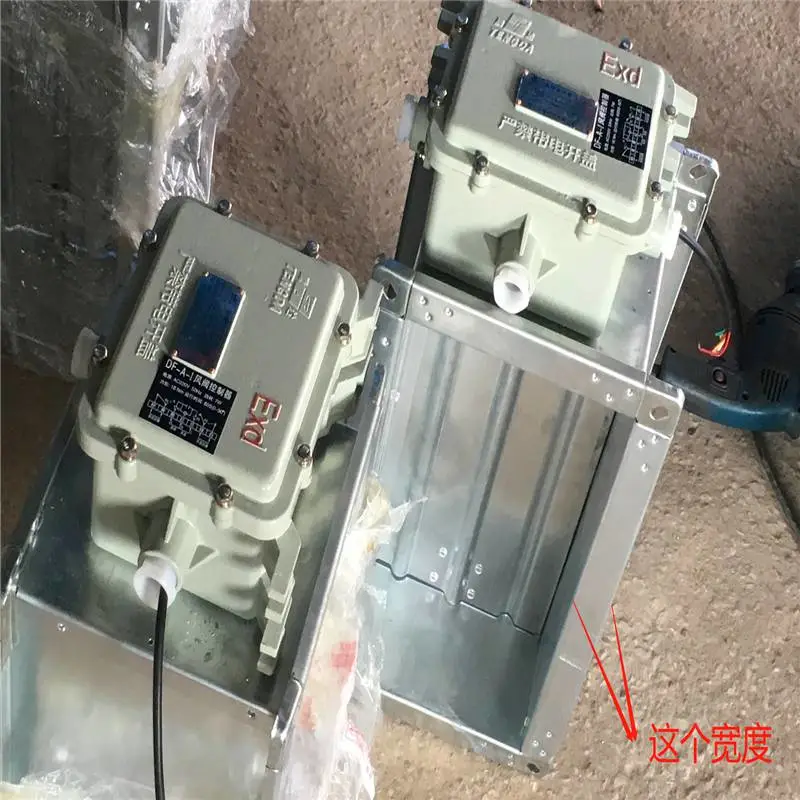

　　9、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。

　　10、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

安装使用与维护保养

1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门，要定期清洗，吹干、涂防锈油。

2、根据介质流动方向进行安装;优先考虑卧式安装。

3、蝶阀安装时，应以蝶板处于关闭位置为宜，防止杂物进入阀腔搓伤密封面。

4、全部安装后进行管路试压时，必须打开阀门。

5、本蝶阀操作时，转动手轮时不要用力过猛。

6、当阀轴填料磨损后，适当拧紧填料压盖上的螺母即可。阀门使用较长时间后，如需要更换填料，可拆下压盖螺母，抬起压盖，取出旧填料。填料是组合圈时，装配前，用刀以45o切开每个组合圈，装配时就90交替错开各组合圈的切口，用压盖压紧填料，拧紧螺母。阀门在使用时，如发现故障，应立即停止使用。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
