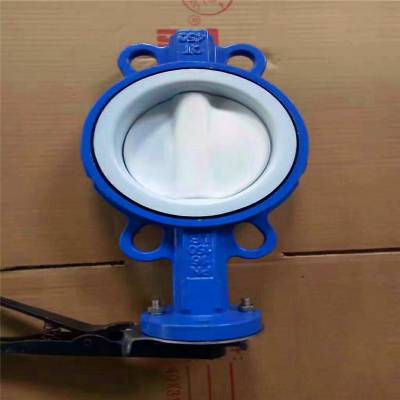

PCTFE耐氯碱腐蚀全衬氟塑料对夹式蝶阀简介

本发明涉及一种阀门，具体地说涉及一种化工行业管道上控制和 调节介质流动的氯碱氟塑料全衬蝶阀。蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。其中软密封蝶阀适用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。FEP（F46）、PCTFE（F3）衬氟蝶阀适用在 -50℃～150℃ 的各种浓度的王水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管用。 是用阀杆一起转动的蝶板作启闭件，用以实现阀门的开启、关闭与调节。蝶阀在管路中除了起切断和截流用外，近年来已经把密封性能作为评价的主要指标，受到市场青睐。另外，蝶阀还有体裁积小、重量轻、结构简单等优点，与同参数闸阀比较，平均减轻重量达30~50%，蝶板旋转90度即可实现启、闭过程，又由于转轴两侧蝶板受介质作用力近似相等，转矩相反，因些启闭力矩较小。

【衬氟蝶阀按驱动方式可分为】：电动衬氟蝶阀、气动衬氟蝶阀、蜗轮衬氟蝶阀、手动衬氟蝶阀

PCTFE耐氯碱腐蚀全衬氟塑料对夹式蝶阀其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
6、流量特性趋于直线，调节性能好。
7、通过选择不同的零件材质，可以适用多种介质。

PCTFE耐氯碱腐蚀全衬氟塑料对夹式蝶阀背景技术：
目前，我国化工行业用于氯碱等强腐蚀流动介质控制的阀门大多 为无内衬或部分内衬的普通铸铁阀门，用于氯碱管道上控制液体流 动，腐蚀性大，内衬易脱落，易损坏，产生泄漏，甚至发生安全事故， 阀门使用寿命短，更换频繁，影响生产，造成经济损失。发明内容本发明的目的在于提供一种密封结构新颖，密封性能好，耐腐蚀， ***，使用寿命长的氯碱氟塑料全衬蝶阀。本发明解决其技术问题的技术方案是 一种氯碱氟塑料全衬 蝶阀，它包括上阀体、下阀体、蝶板、上阀杆、下阀杆、上导套、下 导套、蜗轮箱体、手轮、连接螺栓，上述上、下阀体与上、下阀杆之 间分别置有上、下密封体，上述上、下阀体与上、下阀杆之间分别置 有上、下推力轴承，不同点是，上述蝶板两外表面置有防腐层，上述 上、下推力轴承与上、下密封体之间分别置张力弹簧。上述上、下阀体与上、下阀杆之间还分别置有上、下O形密封圈。上述蝶板上置有通孔，上述防腐层经渗入通孔，使蝶板两外表面 置有防腐层连为一体。上述蝶板上的通孔直径大小不一。 上述阀体内表面置有凹槽，上述凹槽内置有弹性增力垫。上述凹槽内的弹性增力垫为多层。上述防腐层为氟塑料。

本发明与现有技术相比具有如下优点

1、 该氯碱氟塑料全衬蝶阀的阀体内表面置有凹槽，凹槽内 置有弹性增力垫，密封性能好，不易泄漏。

2、 该氯碱氟塑料全衬蝶阀的蝶板上置有通孔，防腐层渗入 通孔内，使蝶板两外表面的防腐层连为一体，防腐层结构牢固，不易 脱落，耐腐蚀性能好，使用寿命长。

3、 该氯碱氟塑料全衬蝶阀的防腐层为聚四氟乙烯，耐腐蚀， 不易变形，密封性能好，使用寿命长。

4、 该氯碱氟塑料全衬蝶阀的上、下推力轴承与上、下密封 体之间分别置张力弹簧，使密封体在张力弹簧的作用下，密封性能好。

PCTFE耐氯碱腐蚀全衬氟塑料对夹式蝶阀权利要求
1. 一种氯碱氟塑料全衬蝶阀，它包括上阀体、下阀体、蝶板、上阀杆、下阀杆、上导套、下导套、蜗轮箱体、手轮、连接螺栓，上述上、下阀体与上、下阀杆之间分别置有上、下密封体，上述上、下阀体与上、下阀杆之间分别置有上、下推力轴承，其特征在于上述蝶板两外表面置有防腐层，上述上、下推力轴承与上、下密封体之间分别置张力弹簧。
2、 根据权利要求1所述的氯碱氟塑料全衬蝶阔，其特征在 于上述上、下阀体与上、下阀杆之间还分别置有上、下O形密封圈。
3、 根据权利要求1所述的氯碱氟塑料全衬蝶阀，其特征在于上述蝶板上置有通孔，h述防腐层经渗入通孔，使蝶板两外表面 置有防腐层连为一体。
4、 根据权利要求1所述的氯碱氟塑料全衬蝶阀，其特征在 于上述蝶板上的通孔直径大小不一。
5、 根据权利要求1所述的氯碱氟塑料全衬蝶阀，其特征在于上述阀体内表面置有凹槽，上述凹槽内置有弹性增力垫。
6、 根据权利要求1所述的氯碱氟塑料全衬蝶阀，其特征在 于上述凹槽内的弹性增力垫为多层。
7、 根据权利要求l所述的氯碱氟塑料全衬蝶阀，其特征在于上述防腐层为氟塑料。

PCTFE耐氯碱腐蚀全衬氟塑料对夹式蝶阀

D371F46氯碱全衬氟塑料蝶阀外形尺寸

蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀。

　　蝶阀的应用领域

　　1、如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

　　2、蝶阀适合于调节和控制一些泥浆介质，因为它的开闭速度够快，长度短，压差比较小。

　　3、有些介质有磨蚀性，也会产生气化的现象，这时候也可选择蝶阀，它工作时产生的噪音低，对环境不会有很大影响。

　　4、在一些容易造成严重磨损、低温环境或要求有严格的密封性的工作条件下，也可以选择蝶阀，不过需要用特殊设计的专用蝶阀。

　　5、一些要求完全密封，寿命长，工作温度在零下十摄氏度到一百五十摄氏度之间的各种管路中都可以选择蝶阀。

　　6、工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

　　蝶阀安装要求

　　1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。

　　2、可安装在任意角度的管道上，应关闭安装为宜。

　　3、焊接管道法兰时，应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。

　　4、安装时请注意阀门关闭状态承压方向，应将密封面(两端密封面、蝶板密封面、阀座密封面)***擦干净，去掉灰尘和污物。

　　5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。

　　6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。

　　7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压，其试验压力应符合GB/T13927-92标准规定。

　　8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。

　　9、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。

　　10、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

安装使用与维护保养

1、安装前必须仔细核对阀门的标志、合格证是否符合使用要求，核实后应进行清洁处理。未安装使用的阀门应存放在干燥的室内。保管时间较长的阀门，要定期清洗，吹干、涂防锈油。

2、根据介质流动方向进行安装;优先考虑卧式安装。

3、蝶阀安装时，应以蝶板处于关闭位置为宜，防止杂物进入阀腔搓伤密封面。

4、全部安装后进行管路试压时，必须打开阀门。

5、本蝶阀操作时，转动手轮时不要用力过猛。

6、当阀轴填料磨损后，适当拧紧填料压盖上的螺母即可。阀门使用较长时间后，如需要更换填料，可拆下压盖螺母，抬起压盖，取出旧填料。填料是组合圈时，装配前，用刀以45o切开每个组合圈，装配时就90交替错开各组合圈的切口，用压盖压紧填料，拧紧螺母。阀门在使用时，如发现故障，应立即停止使用。

订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
