公路隧刀抢粮波纹管成型机 铁路建设框架螺纹管制管机 无级变速

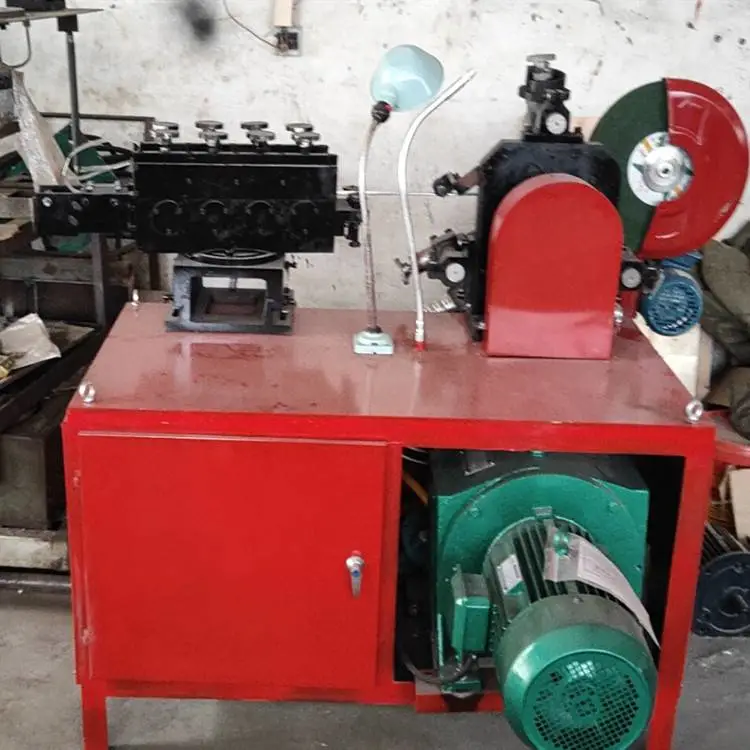

 ZG-135型制管机是生产预应力混凝土预留孔道金属波纹管的设备,采用镀锌或冷轧钢带(黑带)卷制成双波形经咬边扣压而成波纹管，本机体积小、效***、操作维护简单,适于工地或工厂集中使用。

参数：

1. 主电机功率：7.5kw，转速：1430r/min

2. 切割电机功率：0.75kw，转速：1380r/min

3. 钢带宽度：36mm

4. 钢带厚度：0.2-0.35mm

5. 卷管直径范围：35-135mm

6. 生产速度：普通电机：4m/min， 无级变速：8-12m/min

7. 重量：576kg

8. 尺寸：1100x800x1360mm

ZG-135型制管机是生产预应力混凝土预留孔道金属波纹管的设备,采用镀锌或冷轧钢带(黑带)卷制成双波形经咬边扣压而成波纹管;本机体积小、效***、操作维护简单,适于工地或工厂集中使用

预应力金属波纹管机螺旋管制管机性能及特点:

1、本机易学、易懂。(本厂有专业技师培训,一般青工两～三天即可学会)

2、省料、出管***,与国内的期他机型相比,同规格的钢带,产管多;

螺距为26.5～28.5mm

3、速度快,采用无级调速电机。

(熟练工: Ф70  2000米/12小时; Ф50: 5000米/日)

4、省电( Ф70:0.7kwh/百米)

5、经久耐用,***。

(制作二十万米内不需大修)

常见故障及处理方法:

本机易见的故障主要在制管中管内径增大,看或摸螺旋套底部折边高于螺旋套边沿,再用卡尺量内径确认。

原因主要有以下几点:

1、 成形轧辊箱固定角度不对。

处理方法:调整至与螺旋套螺旋相对顺直切。

2、 压边轮、翻边轮角度或松动移位。

处理方法:调整角度。

3、 压花轮及压紧轮角度、调整力度不良。

处理方法:适当调整两轮的角度及力度。

七、 附件:

本机随机配套五套主管+五套接头模头、五件相应齿轮,由用户自选规格(Φ45～Φ105之间);

一件翻边轮，一件压花轮，放钢带料盘一套。
