祥安通-惠州商品沥青混凝土价格-沥青混凝土材料种类

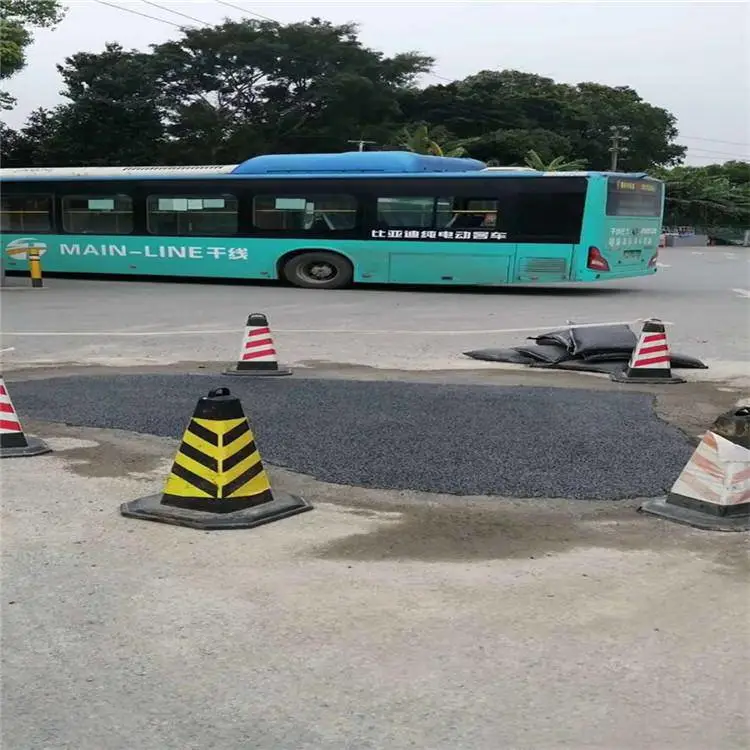

改性沥青具有诸多优点，但改性沥青必须要在较高的温度下才能达到拌和和碾压的黏度要求(一般为160~170℃左右)，对施工条件和施工周期有一定的局限性，并且对能源和资源消耗量大，而乳化沥青可以很好的补充它的不足。乳化沥青有诸多优点，其不但可以冷施工、提高拌和均匀性，而且可以节省近20%的沥青原材料，同时还可以扩大施工周期、减小污染等，因此已得到广泛应用。道路沥青混合料的拌和：沥青混合料的拌和主要是根据生产配合比确定集料,矿粉和沥青等原材料比例拌制沥青混合料。在生产过程中需要严格控制各种原材料的用量和温度。实践表明 ,每天上,下午各进行一次抽提试验和马歇尔试验是非常必要的 ,试验结果可以用来指导拌和楼沥青混合料的生产。沥青混合料的摊铺：沥青混合料摊铺要注意以下几个方面 :摊铺机宽度 ,合适的摊铺宽度以 1个车道 (3. 75 m)到 2个车道 (7. 5 m)宽为宜 ,过宽容易产生离析 ;摊铺机料位器高度以 2 /3为宜 ;尽量减少摊铺机收料斗拢料次数以减少离析 ;摊铺机料斗车的料位高度不低于车厢深度的试拌和试铺：试拌和试铺是决定沥青混合料配合比是否使用的决定步骤 ,为了确保试铺的成功 ,在试铺***定要进行试拌。试拌时要进行抽提试验 ,确定拌和楼沥青计量准确度 ,级配控制是否满足要求 ,试拌的沥青混合料体积性质是否满足要求。试铺主要是检验混合料拌和,运输,摊铺,碾压是否能满足要求 ,因此必须充分做好试铺前的准备工作 ,确保试铺一次成功。沥青路面的质量检测和质量评定标准：沥青路面的质量检测：沥青路面的质量检测包括原材料检测,沥青混合料温度和质量检测,沥青面层检测等三个方面的指标。高速公路沥青路面加大了原材料检测频率 ,***了不合格原材料进入沥青路面工程 ;加大了对沥青混合料拌和,摊铺和碾压的检测频率 ,有效地提高了沥青路面合格率 ;加强对沥青路面压实度的检测 ,使极少数不合格的路段得到了及时修正。推行沥青面层施工质量的动态管理方法 ,利用计算机辅助管理 ,建立工程质量数据库 ,随时将检测结果输入数据库 ,随时分析质量情况 ,发现问题及时修正。沥青路面质量评定标准：沥青路面质量评定标准是评价沥青路面质量的依据 ,只有制定正确合理的评定标准才能指导施工单位生产出优质的沥青路面。以上就是我司为您介绍的沥青路面施工与沥青道路工程方面的知识,如有沥青路面翻新,修补,施工,报价需求,欢迎您随时联系,我们可以尽快安排看现场并评估施工方案与造价。

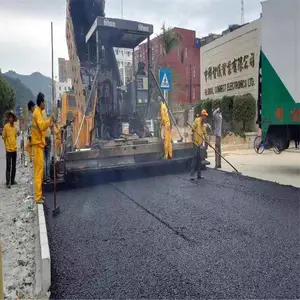

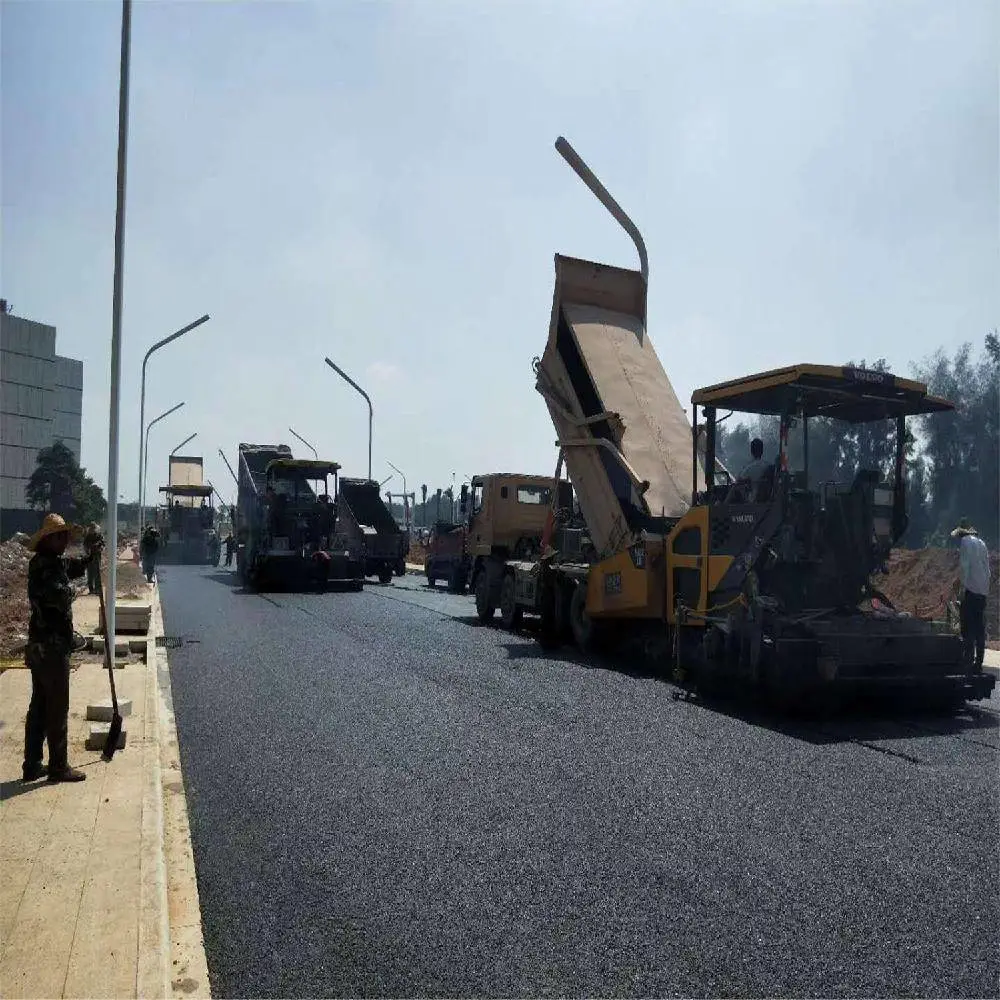

连续稳定地摊铺是提高路面平整度重要的措施。摊铺机的摊铺速度应根据拌合机的产量、施工机械配套情况及摊铺厚度、摊铺宽度，按2-4m/分钟（对改性沥青混合料SMS混合料宜放慢至1—3m/分钟）予以调整选择，做到缓慢、均匀、不间断地摊铺。不应任意以快速摊铺几分钟，然后在停下来等下一车料。午饭应分批轮换交替进行，切忌停铺用餐。争取做到每天收工停机一次。

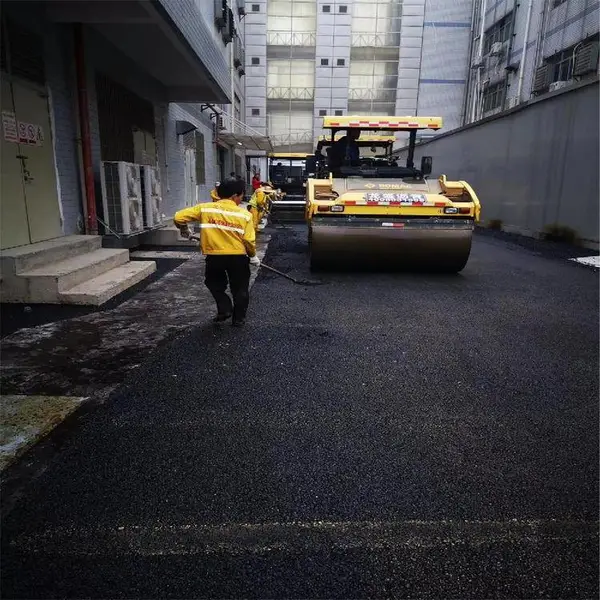

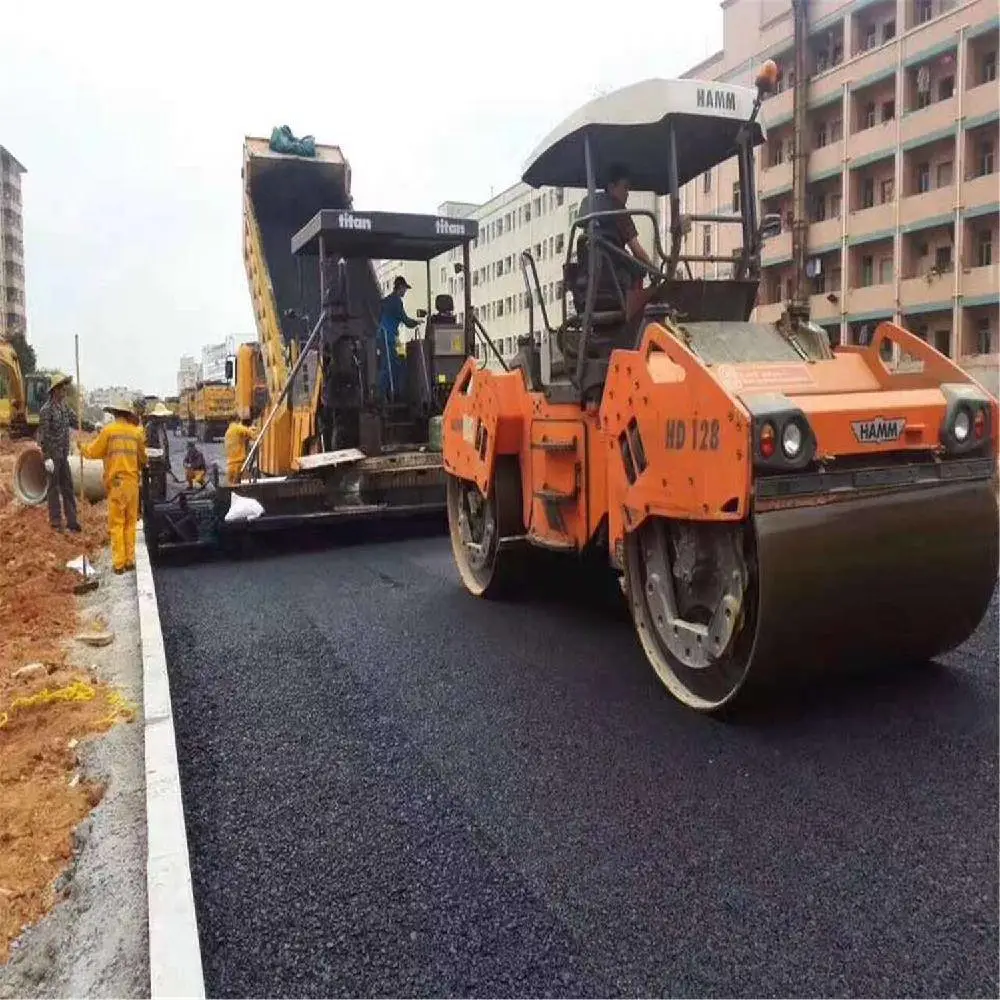

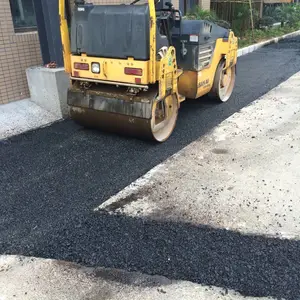

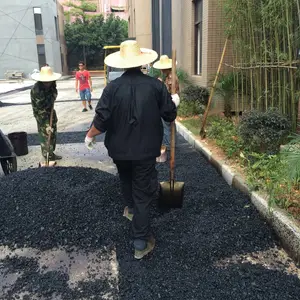

（2）用机械摊铺的混合料来压实前，施工人员不得进入踩踏（摊铺机前未摊铺路面也不得随意踩踏），一般不用人工不断的整修，只有在特殊情况下，如局部离析需在现场主管人员指导下，才允许用人工找补或更换混合料，缺陷较严重是应予以铲除，并调整摊铺机改进摊铺工艺。下面层摊铺厚度采用钢丝引导的高程控制方式。钢丝为热绕式，钢丝拉力大于800KN，每5m设一钢丝支架。采用两台摊铺机实施摊铺施工，靠中央分隔带侧摊铺机在前，内侧架设架钢丝，摊铺机上安装横坡仪控制摊铺层横坡；后面摊铺机外侧架设钢丝，内侧在摊铺好的层面上走“雪橇”。两台摊铺机摊铺层的纵向接缝应采用斜接缝，避免出现缝痕。两侧摊铺距离，普通沥青混合料不应超过20m，改性沥青混合料15m。

沥青混凝土路面具有表面平整、无接缝、行车舒适、耐磨、振动小、噪声低、施工期短、养护维修简便、适宜于分时间段修建等优点，因此获得越来越广泛的应用。在高速公路的建设中，我国的绝大部分高速公路都采用沥青混凝土路面。随着国民经济快速、协调发展，我国道路交通量日益增大，车辆迅速大型化且严重超载，使公路路面面临严峻的考验。现有高速公路的有效服务时间普遍未能达到其设计使用年限，常常在通车2至3年后便出现了较为严重的早期破损现象。在当前公路建、养资金严重不足的情况下，研究沥青路面的早期破损原因及防护具有特别重要的现实意义。沥青路面的破坏形式主要表现为车辙、低温开裂和疲劳开裂，从60年代以来，几乎大多数与沥青路面研究有关的课题也集中在这三大破坏形式上。近年来，另外两种破坏形式——水损害和反射裂缝也逐渐引起人们的注意，也已形成世界性的问题。

二、沥青混凝土路面水损害产生原理浅析

雨水通过沥青面层空隙或缝隙，或者由分隔带或路肩渗入到路面结构内，若|考试|大|不能够及时予以排除，就会浸湿各结构层材料甚至路基土，使其强度下降，变形增加，承载力降低，使用寿命缩短。进入路面结构层之间空隙中的水分，在汽车轮动态荷载的作用下，成为高孔隙水压力和高流速的水流，使沥青粘附性降低并逐渐丧失粘结力，水分逐渐渗入沥青与集料的界面上，沥青膜从集料表面脱落（剥离），沥青混合料出现掉粒、松散，继而形成沥青混凝土路面水损性坑槽。从而使整个路面结构的使用性能迅速变坏。
