产品介绍

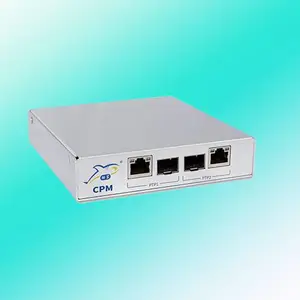

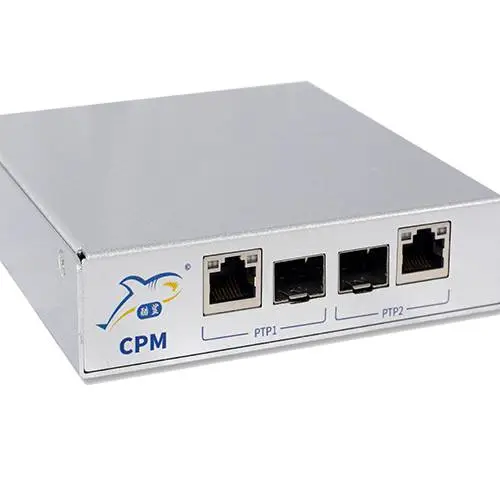

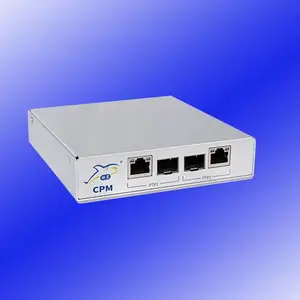

CPM皮时钟是酷鲨科技针对室内基站授时推出的一款高性价比的主时钟+从时钟，接收卫星信号后直接转换为PTP和SNTP，给设备授时。具有全部完整功能的PTP特性，既可以做主时钟，亦可以做从时钟，还可以配置为边界时钟和网关时钟。具有开机自启动文件，需要的配置做成启动文件即可上电开机使用，无需每次配置。本身功耗非常低，体型小巧，可以放在任意位置，天线伸出窗边即可正常工作。具有TCXO和OCXO两种版本可选。

应用范围

01、通信BBU/小基站授时

02、工业互联网授时

03、企业PTP时间服务器

04、隧道、地下、室内，通过网络时间同步

产品优势

作为从时钟达到10ns级同步精度

作为主时钟可支持256单播从时钟@128pps

作为主时钟不限制多播从时钟接入数量

低功耗

技术参数

物理接口

电源接口 12V DC

卫星天线接口 SMA

命令行配置口 MicroUSB

2路 Combo 口，光电二选一(SFP、RJ45)

输入时间源

北斗+GPS 卫星天线，SMA 接口

1588 PTP V2，RJ45 或 SFP

SyncE 同步以太网

作为 NTP client 请求授时

手动配置时间

输出时间源

1588 PTP V2，RJ45 或 SFP

SNTP，RJ45 或 SFP

PPS， SMA

以太网接口

2 路千兆 Combo 以太网，光、电接口二选一

支持业务线速透传模式，可串在网中透传数据业务

PTP 特性

支持 1588V2 全部特性，可作 OC、BC、GC 网关

支持缺省、电信、电力配置

跟踪 GPS 的精度优于±25ns

多播和单播模式：单播：可支持 256 个从时钟，多播：不限接入从时钟数量

支持一步和两步时钟模式

支持边界时钟 BC 和网关时钟 GC

支持 P2P 和 E2E 模式

消息速率 128pps（报文/秒）

支持二层 ETH 和三层 IPV4&IPV6 协议

作为从时钟时，恢复精度可高达 10ns

守时 4 小时 1.5 微秒（OCXO 版）

满足如下标准：

- ITU-T G.8261, G.8265, G.8273, G.8275.1, G.8275.2

- ITU-T G.8262 (SyncE) EEC Options 1 & 2

- ITU-T G.812 Type III, IV

- ITU-T G.813 Option 1

运行规格

供电：9-20V DC

运行温度：零下 40℃ 到 85℃（TCXO 版）；零下 20℃ 到 70℃（OCXO 版）

功耗（不含光模块）：3.5W（TCXO）；6W（OCXO）；8.5W（OCXO开机）

尺寸：128mmX122mmX27.4mm
