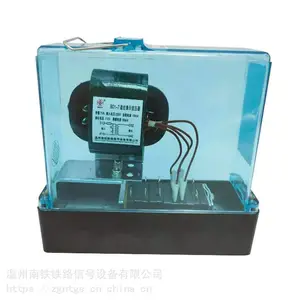

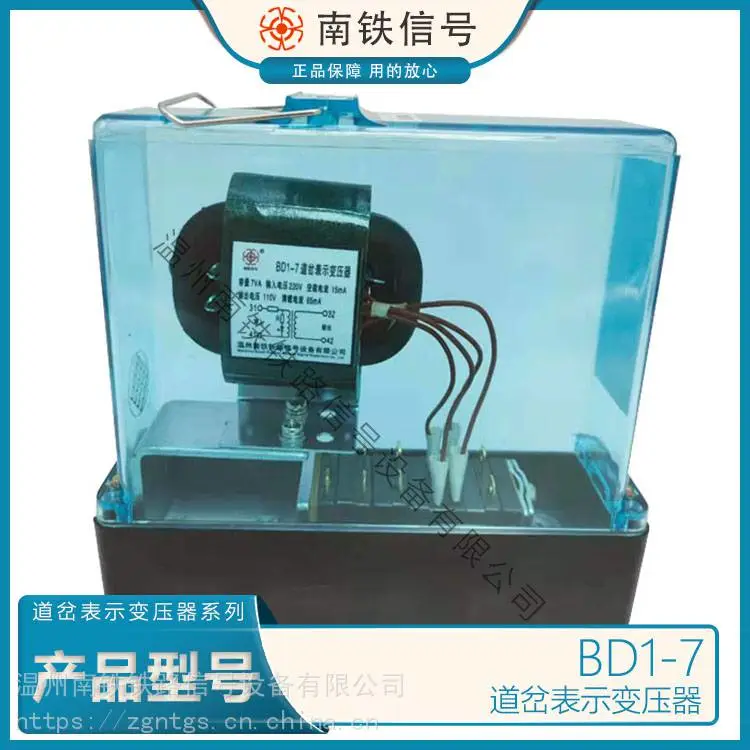

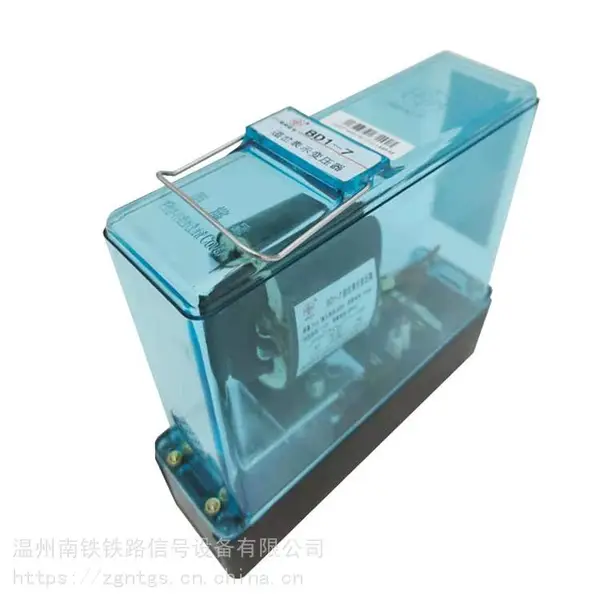

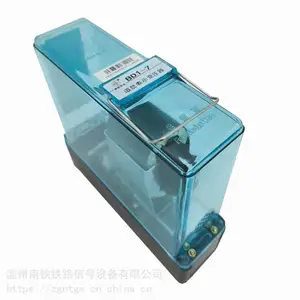

BD1-7SX  道岔表示变压器

BD1-7道岔表示变压器、
1.用途：
DB1-7型道岔表示单元适用于电气集中道岔表示电路。
BD1-7道岔表示变压器电器特性：见表
容量            额定输入                额定输出
        电压（V）   空载电流（A）  电压（V）   电流（A）

7VA      220           ≤0.015       110         0.065

BD1-7道岔表示变压器结构与特点：
采用AX型继电器插接结构，把BD1-A7道岔表示变压器与
电阻RXJC-10W，电容CTA-4uf-400V.AC及外罩结合在一起,构
成DBD-A7型道岔表示单元，具有安装方便、体积小、噪音低、
外型美观等优点。

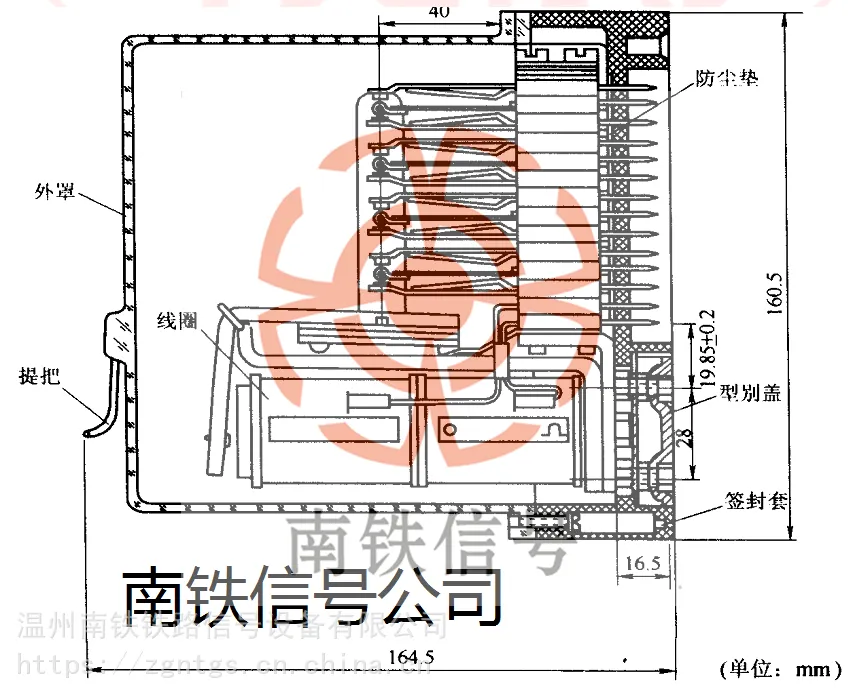

BD1-7道岔表示变压器 产品外形及安装：
采用AX型继电器插座连接。外型尺寸：165mm×165 mm×6 mm
鉴别销孔号为11、31。

主要技术指标：变压器容量34VA，输入电压50Hz、180V、220V，输出电压50 Hz、13、14、16V，一次空载电流10mA，.输出电流2.08A。

?  产品主要特点：
1. 继电器为重弹力式直流电磁继电器，采用“重力恒定”原理在线圈断电时强制动合接点断开。
2. 采用银-银氧化镉接点，具有较强的防粘连，接触电阻小等特点。
3. 磁路采用剩磁较小的电磁纯铁材料，并在衔铁与铁心闭合处安装止片，***磁路的*小空气间隙，防止磁路的铁磁零件磁化，***继电器可靠落下。
4. 继电器前圈为二极管封闭的短路线圈，无整流单元，交流电源与线圈直接连接，具有一定抗雷击功能。
5. 继电器接点系统由普通接点组成，有四组动合、动断转换普通接点。
6. 继电器应与隔离变压器配套使用，调整系统电流***继电器可靠工作和释放，***灯端电压符合规定的调整范围。

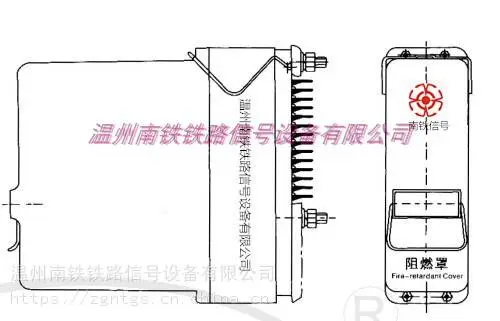

?  产品外型尺寸：
继电器：165 mm×49 mm×163 mm(长×宽×高)
插  座：157 mm×48 mm×22 mm(长×宽×高)


?  产品安装方式：
继电器插座用螺栓安装在组合架（柜）上，将继电器水平插入插座,并用挂簧卡紧。
继电器鉴别销号码13、53。
