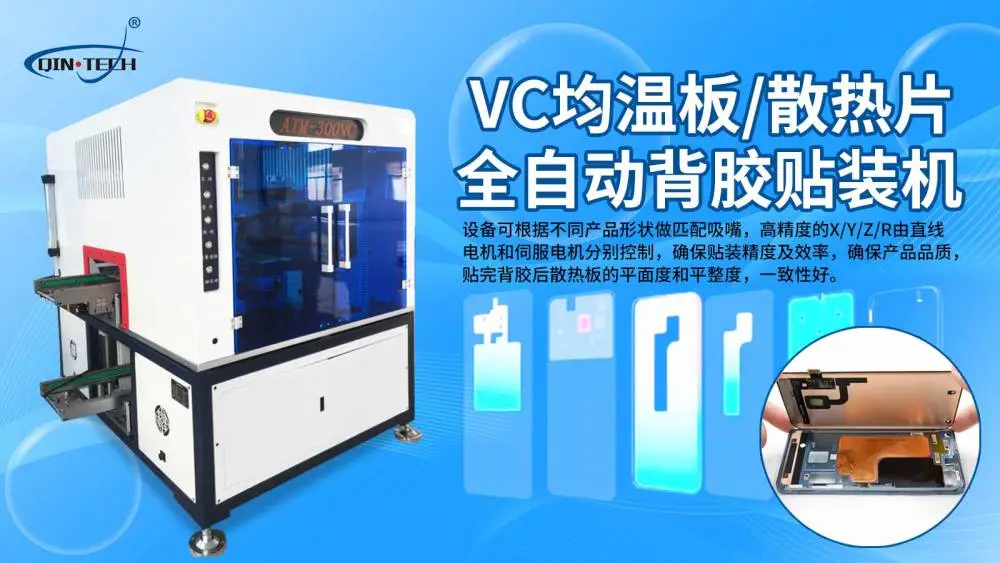

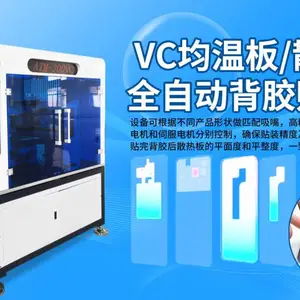

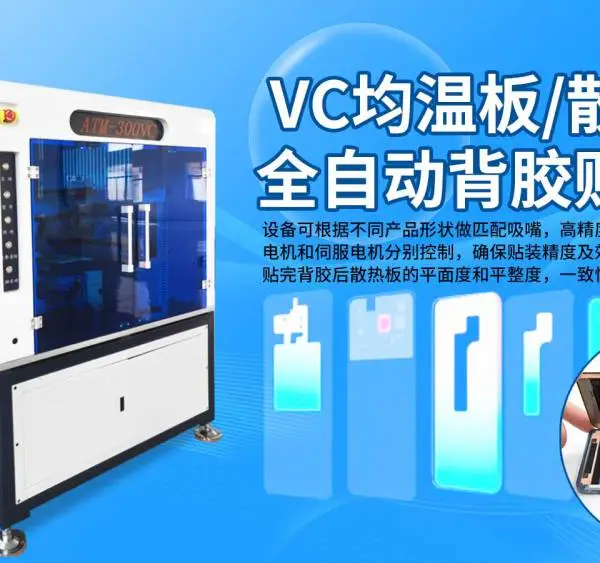

设备名称：VC均温板/散热片全自动贴背胶机

型号：ATM-300VC

设备简介：

专业针对VC均温板散热片全自动贴背胶机是我司根据客户要求定制的高端设备，主要是针对于5G时代各种均热板、散热片、导热片等手机散热配件开发实现背胶自动贴装，且该设备具有产品换线时间短特点，提升设备的兼容性、灵活性。

设备可根据不同产品形状做匹配吸嘴，高精度的X/Y/Z/R由直线电机和伺服电机分别控制，确保贴装精度及效率确保产品质，贴完背胶后散热板的平面度和平整度，一致性好。

我司自主研设计，软硬件操作简单，高精度、高效率，从而帮助客户***的提升了产品的品质及生产效率，大大的降低了人力劳动。

可根据不同客户需求做客制化功能设计。

Feeder+底部视觉供料飞达：

1.可以适应底纸宽度110mm；

 2.飞达剥料组件采用精密步进驱动及高精度光纤定控制剥料稳定型及剥料精度，并包含底纸真空吸附结构确保出料稳定

伺服电机：Z轴和R轴采用伺服电机以确保吸头高速度及高精度运行，确保贴料的速度及精度吸嘴：类似于SMT贴片机结构，采用快拆式结构，方便更换机种的不同吸嘴；吸嘴内部带缓冲弹簧确保贴料压力稳定头部CCD：

1.头部CCD采用高进度模组独立驱动

2.CCD采用德国The Imaging Source 相机确保头部图像的清晰度及头部mark点的补偿值。

软件流程图：

自动进板—— 头部CCD定位补偿——吸嘴取料——底部CCD补偿——贴料——自动出机

设备结构组成序号 功能结构 数量 机构说明

1 产品贴装及传送轨道 1套 载具贴装X轴运动模组及轨道皮带传送机构，确保确保移动快速平稳及贴装。

2 载具回流机构 1套 产品贴装完成后通过载具回流机构及载具升降机构回流到上料工位，做到节省人员的目的。

3 飞达组件 2套 送料机构为本公司自主研发设计及加工调试，采用高精度步进电机及高灵敏度光纤传感器，确保出料稳定。

4 贴背胶机构 2套 贴背胶组件采用高速度、高精度精密直线电机+双动子，Z轴采用伺服电机驱动+本公司自主设计高精度吸嘴杆模组，0-360°R轴旋转伺服电机；采用高性能真空发生器及负压传感器确保吸料的稳定性。

5 视觉系统 3套 视觉系统包含顶部拍摄像头CCD视觉1套、底部拍保护膜CCD视觉2套，CCD相机采用德国映美精品牌产品配合千兆的网卡传输数据，高精密的CCD相机为整机提供高精度的视觉对位结合本公司自主知识产品软体系统，确保高精度贴装。

6 运动控制系统 1套 采用工业级PC工控机以及雷赛运动控制卡做整机的程序控制结合本公司自主的控制软件确保设备高效、稳定运行，亦可根据客户要求进行客制化订制。

7 电控系统 1套 运动控制，继电器，伺服控制、空气开关、短路开关、稳压电源等安装于设备内部，节省空间并确保***。

8 机架+大板 1套 含主机架、大板一套，采用高标准加厚方通焊接而成。

参数说明：

项目 规格说明 备注

设备贴装精度（X/Y） ±0.1mm 物料尺寸：30*30mm

生产效率(UPH) MAX：3000PCS

辅料尺寸mm Max：100mm*30mm  Min：5mm*5mm

FEEDER(供料宽度）宽度 ≦110mm

FEEDER(供料器）数量 2把

吸嘴数量 2pcs

X/Y轴模组 封闭式

视觉 三套CCD

载具尺寸 300*350mm 轨道宽度固定300mm

气压 压力：0.5-0.7MPa

气流量 200L/min （干燥）

?特殊配置 软体会自动统计运行时间、产能等生产资讯

系统预留网络接口
