SS495A-L角位移扁平TO-92线性霍尔效应传感器Honeywell

线性和角度传感器集成电路SS490 系列线性传感器集成电路霍尔效应。扁平 TO-92 样式封装。线性灌电或拉电输出SS490 系列是小型多功能的线性霍尔效应装置，由永磁体或者电磁体所提供的磁场进行工作。成比例输出电压由电源电压设定，并且会因磁场的强度不同而有所不同。

集成电路可提供更加优异的温度稳定性和灵敏度。芯片上的薄膜电阻经过激光修正，可实现高***度（零漂达 ±%，灵敏度高达 ±3%）和温度补偿功能。它们监视单个或两个磁极时，对于正或负的高斯都有反应。

Quad Hall 传感元件可将机械应力和热应力对输出的影响降至***。灵敏度的正温度系数（典型值 +0.02%/°C）有助于补偿经济型磁体造成的负温度系数，从而在较宽的温度范围内实现坚固可靠的设计。轨至轨操作（在整个电压范围内）可以提供更多可用信号，以***更高的***度。

这些产品的工作温度范围为 -40°C 至 150°C [-40°F to 302°F]，适合工业环境及汽车环境。

SS490B 版本提供具有成本效应的传感解决方案，具有稍大的零点和灵敏度公差，其温漂大于SS490A 系列高性能产品。SS490A 和 SS490B 版本的典型的电流沉和电流源连续输出为 1.5 mA，工作于 25°C，7 mA ，5.0 伏特，供电电流，在整个温度范围内具有可预测的性能。

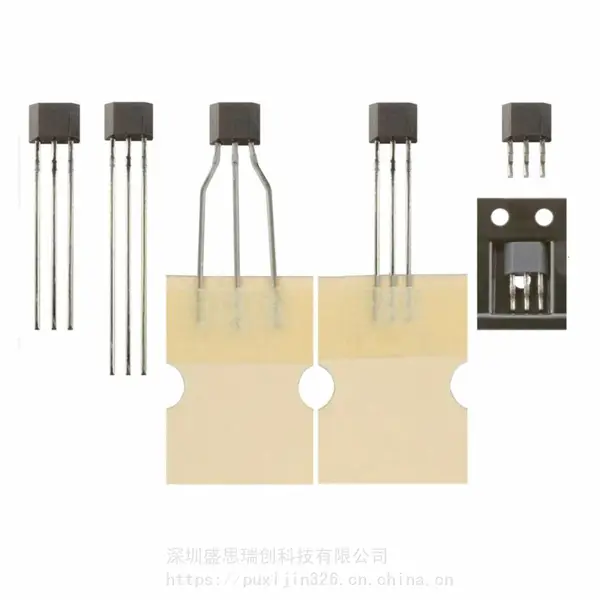

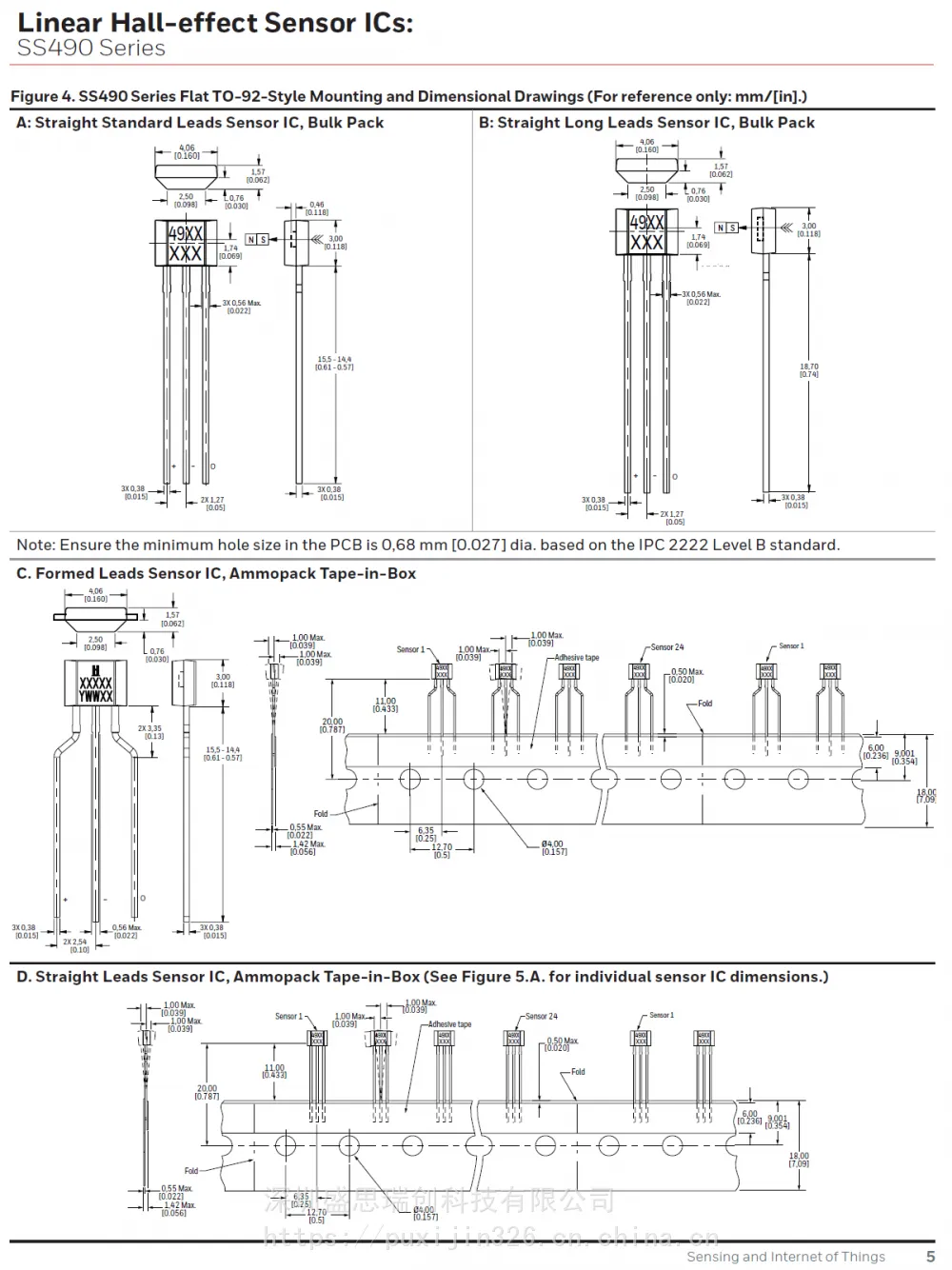

为了实现设计灵活性，这些产品提供以下扁平 TO-92 封装类型：

• SS4XX：标准直引脚，散装

• SS4XX-L：长直引脚，散装

• SS4XX-T2：成型引脚，弹药包型卷带盒

• SS4XX-T3：标准直引脚，弹药包型卷带盒

• SS4XX-S：表面贴装，散装

• SS4XX-SP：表面贴装，袋载带和卷盘

潜在应用

工业

暖通空调、水表、燃油表和燃气公用事业表中的高频流量传感

水表、电表和燃气表中的防篡改检测

液位检测

电机转速传感

缸内位置传感

医学

运动和康复设备中的转速传感

运动和康复设备中的磁性中断

输液泵中的缺失/存在检测

药品分配柜抽屉的位置感应

医院病床中的倾斜位置传感白色商品

盖子、门和抽屉位置检测

流体流量检测

液位检测

霍尔效应或各向异性磁阻式 (AMR) 传感器 IC 用于角度、位置和速度传感的数字化或线性输出；增值套件

在 1968 年，我们在单个电路中结合了霍尔效应感应和相关电子元件，由此开发出的***款固态键盘使行业产生了革命性的变化。这些速度快、寿命长的传感器基本上都可以直接兼容其他电子电路，产生比例输出来对磁场的存在或中断作出响应。目前，我们的磁性传感器产品系列包括：

• 线性和角度传感器集成电路

• 位置传感器集成电路

• 速度和方向，速度传感器集成电路

• 增值封装传感器

• 磁体
