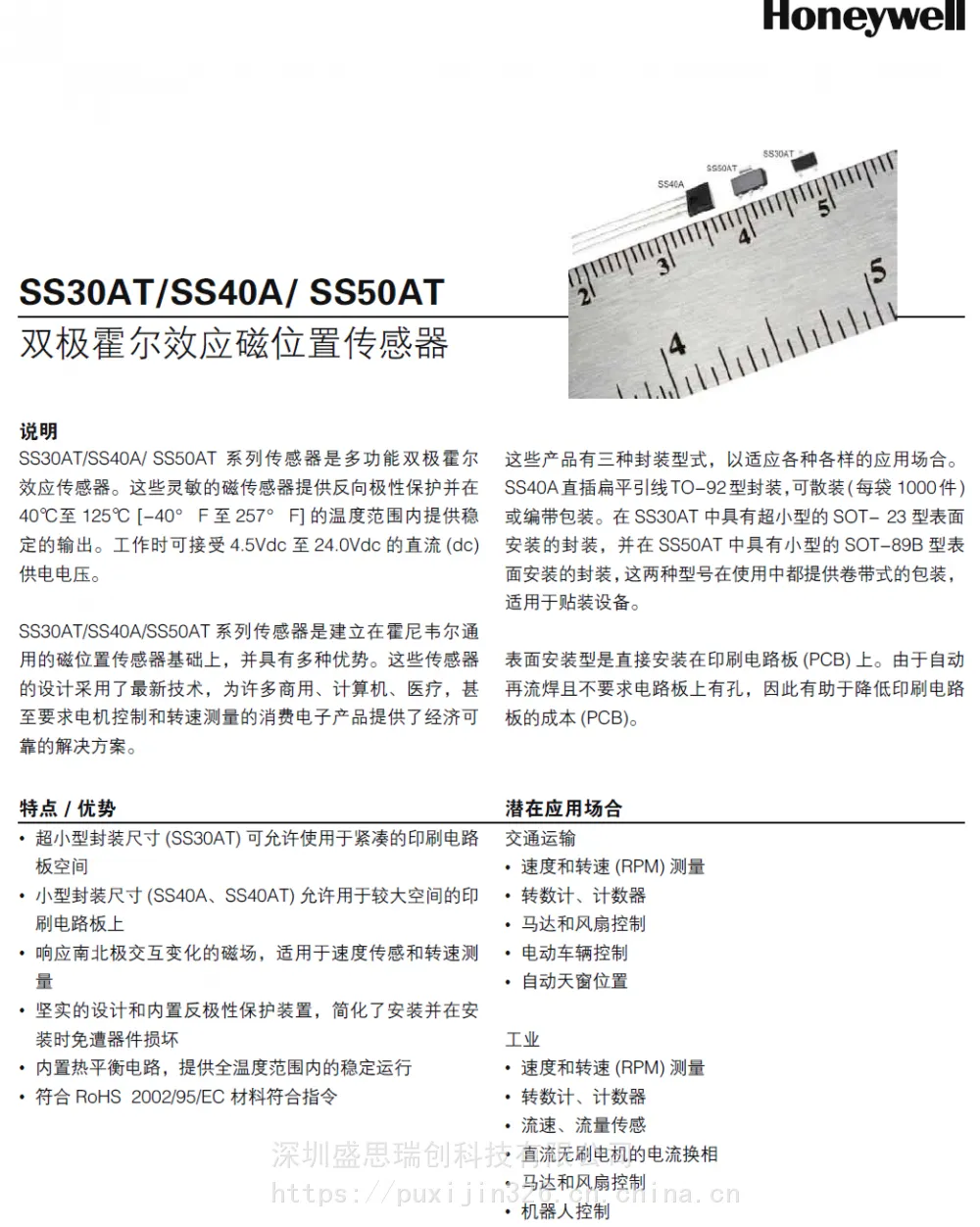

SS40A增强型扁平TO-92双极数字霍尔效应传感器Honeywell

双极位置传感器集成电路

SS40A、SS40AF

低成本增强型双极数字式霍尔效应传感器集成电路。扁平 TO-92 样式封装。数字电流沉输出

这些小型多功能的数字霍尔效应设备由永磁体或者电磁体所提供的磁场进行工作，可以对交替的北磁极和南磁极作出响应。内置的调节器能在 4.5 Vdc 至 24 Vdc 电源电压之间实现稳定的操作，内电路系统能防止电源电压极性意外颠倒时对传感器造成的损害。

这种集电极开路的电流沉输出电压可与各种电子电路方便连接。这两种产品均设计用于大容量应用中。SS40F 出厂测试温度为 (25°C) [77°F] ， SS40AF 出厂测试温度为 25°C [77°F] 和 125°C [257°F]。

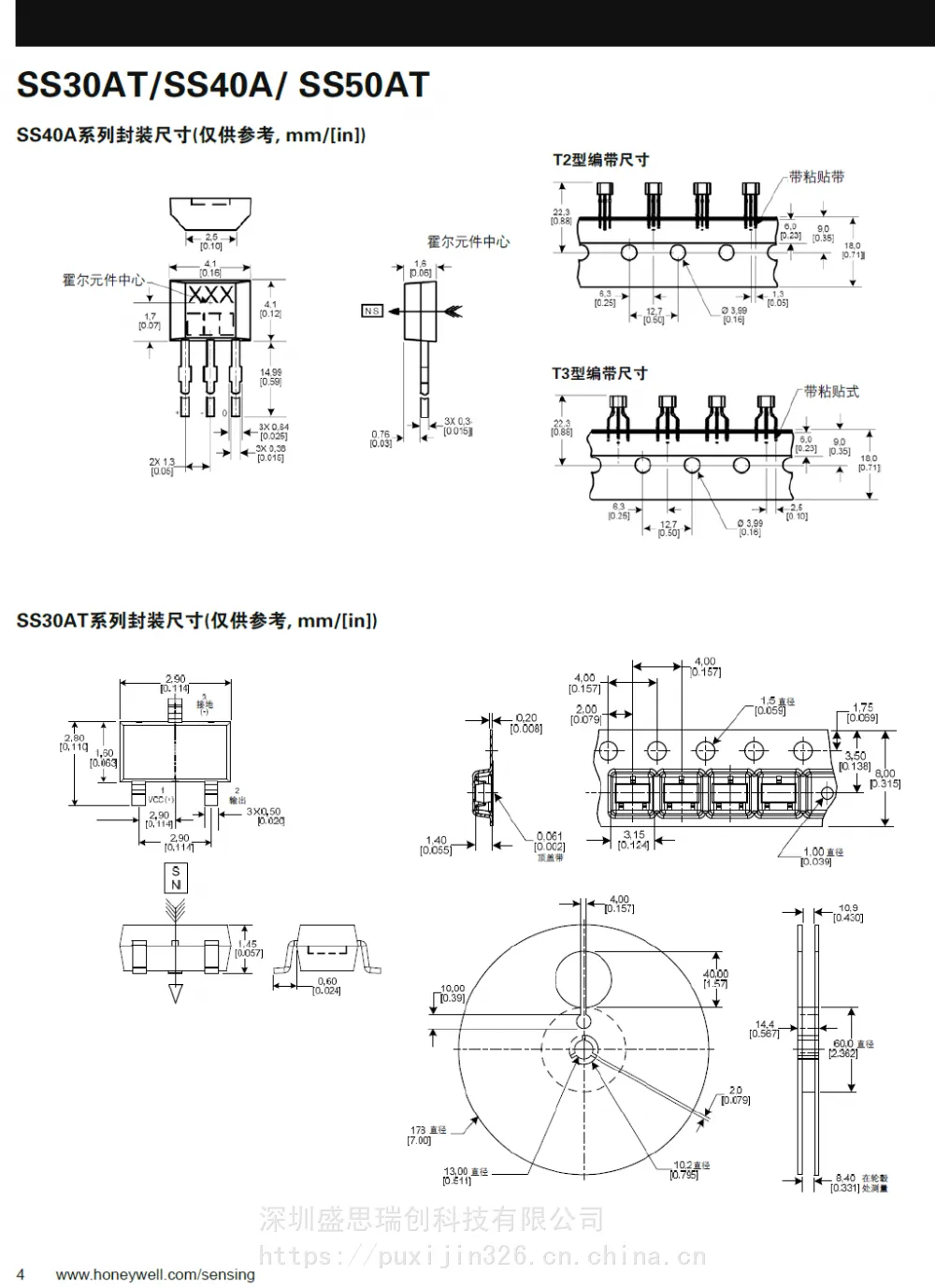

这些产品采用扁平的 TO-92 型封装，直引脚散装包装

特点:

超小型封装尺寸(SS30AT) 可允许使用于紧凑的印刷电路板空间

小型封装尺寸(SS40A、SS40AT) 允许用于较大空间的印刷电路板上

响应南北极交互变化的磁场，适用于速度传感和转速测量

坚实的设计和内置反极性保护装置，简化了安装并在安装时免遭器件损坏

内置热平衡电路，提供全温度范围内的稳定运行符合RoHS 2002/95/EC 材料符合指令

潜在应用场合:

交通运输

速度和转速(RPM) 测量

转数计、计数器

马达和风扇控制

电动车辆控制

自动天窗位置

工业

速度和转速(RPM) 测量

转数计、计数器

流速、流量传感

直流无刷电机的电流换相

马达和风扇控制

机器人控制

潜在应用

工业

暖通空调、水表、燃油表和燃气公用事业表中的高频流量传感

水表、电表和燃气表中的防篡改检测

液位检测

电机转速传感

缸内位置传感

医学

运动和康复设备中的转速传感

运动和康复设备中的磁性中断

输液泵中的缺失/存在检测

药品分配柜抽屉的位置感应

医院病床中的倾斜位置传感白色商品

盖子、门和抽屉位置检测

流体流量检测

液位检测

霍尔效应或各向异性磁阻式 (AMR) 传感器 IC 用于角度、位置和速度传感的数字化或线性输出；增值套件

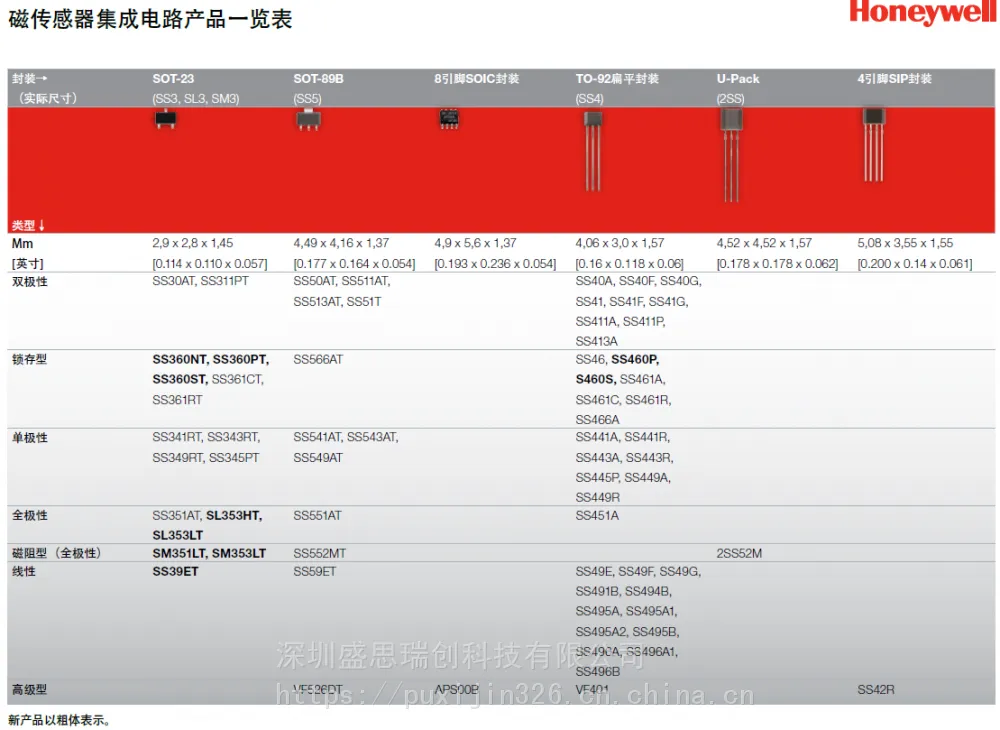

在 1968 年，我们在单个电路中结合了霍尔效应感应和相关电子元件，由此开发出的***款固态键盘使行业产生了革命性的变化。这些速度快、寿命长的传感器基本上都可以直接兼容其他电子电路，产生比例输出来对磁场的存在或中断作出响应。目前，我们的磁性传感器产品系列包括：

• 线性和角度传感器集成电路

• 位置传感器集成电路

• 速度和方向，速度传感器集成电路

• 增值封装传感器

• 磁体
