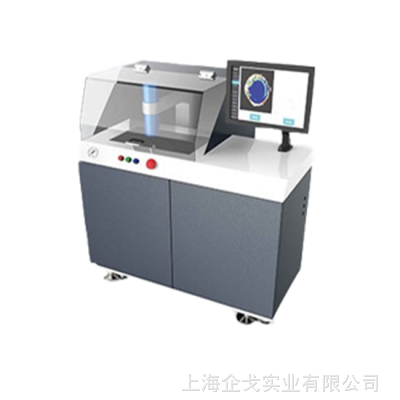

标准块测量误差

测量机械加工的标准块，在软件进行强度校准的前提下，超声检测多次测量误差在±1%。

工件测量误差

选取TO系列、SOT系列、SOP等系列工件，采用同一***且检测量程不变的情况下分别调整增益22dB、26dB、30dB进行检测，三次检测结果钎着率差值在±1%以内。

厚度测量范围

Epoxy材料：                     Cu材料：

0.5 ~ 2mm（50MHz探头）       0.5   ~ 1.4mm（25MHz探头）

1.0 ~ 4.0mm（15MHz探头）     1.2 ~   3.7mm（15MHz探头）

注：根据客户工件的材料和厚度选配探头

标准块测量误差

测量机械加工的标准块，在软件进行强度校准的前提下，超声检测多次测量误差在±1%。

工件测量误差

超声检测和影像仪检测对比

等距取10个以上检测点，90%点的误差在±0.05mm内。

超声检测重复测量

取10个检测点，重复测量3次，90%点的误差在±0.05mm内。

厚度测量范围

复合片

金刚石材料：              硬质合金材料：

0.3 ~ 3mm（50MHz-75MHz探头）；0.8 ~ 6mm（50MHz-75Mhz探头）

石油片

金刚石材料：0.3 ~ 3mm（50MHz探头）

注：根据客户工件的材料和厚度选配探头

标准块测量误差

测量机械加工的标准块，在软件进行强度校准的前提下，超声检测多次测量误差在±1%。

工件测量误差

***的钎焊水冷板重复扫描至少五次，评估每次扫描钎着率波动范围小于5%

厚度测量范围

Al材料：

0.6 ~ 20mm（10MHz-50MHz探头）

注：根据客户工件的材料和厚度选配探头

标准块测量误差

测量机械加工的标准块，在软件进行强度校准的前提下，超声检测多次测量误差在±1%。

工件测量误差

选取合金银触点工件，采用同一***且检测量程不变的情况下分别调整增益22dB、26dB、30dB进行检测，三次检测结果钎着率差值在±1%以内。

厚度测量范围

Ag材料：                           Cu材料：

0.3 ~ 1.5mm（25MHz探头）       0.5 ~   1.4mm（25MHz探头）

1.0 ~ 4.0mm（15MHz探头）       1.2 ~   3.7mm（15MHz探头）

注：根据客户工件的材料和厚度选配探头
