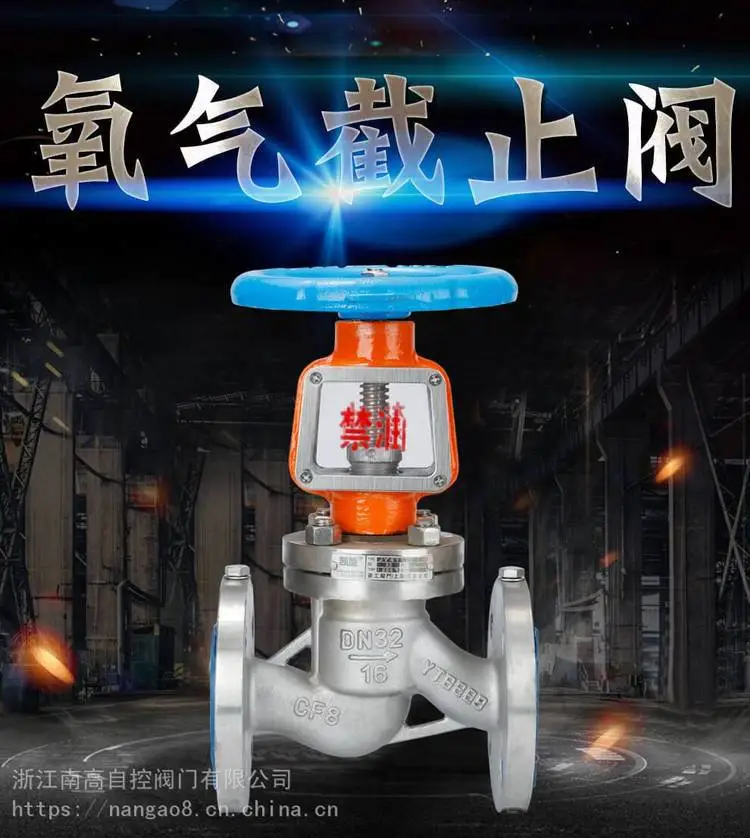

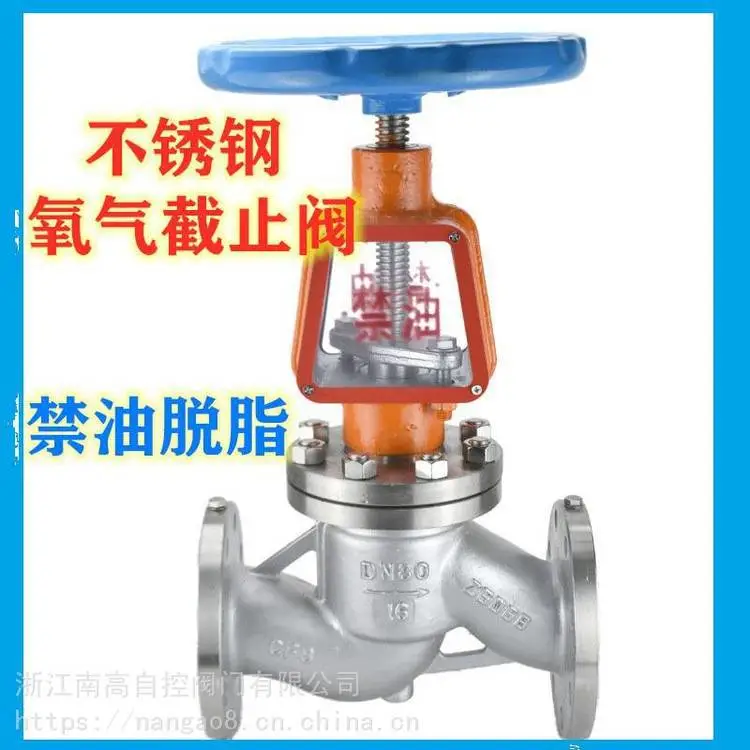

氧气截止阀结构特点

1、对于公称压力PN≥1.6MPa、DNl25～200氧气截止阀采用内旁通结构；DN250～500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温，从而***了氧气管网的安全运行，同时也减小了不锈钢氧气截止阀的操作力矩。

2、介质流向：PN≥1.6MPa、DN≤100氧气截止阀介质由阀瓣下方流入阀瓣上方(即低进高出)，DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的阀门采用介质高进低出的流向，一方面足内旁通阀结构上的需要，另一方面由于介质压力的作用使阀门的关闭力大大减小。

3、该氧气截止阀设有导静电安全装置，可避免因静电产生火花。

4、与普通截止阀相比，氧气截止阀的支架部分采用全封闭式结构，且压紧填料时可以打开支架上的防护盖板，起到了防油防尘的作用。并有明显的禁油标记。

5、氧气截止阀的全部零件采用严格的脱脂处理
