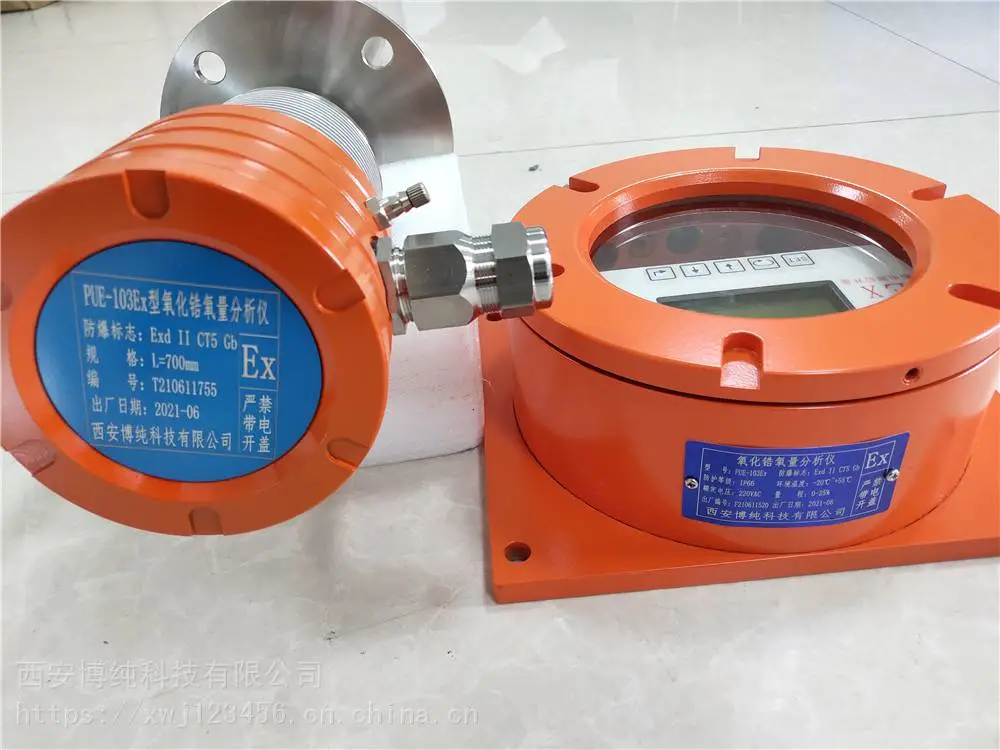

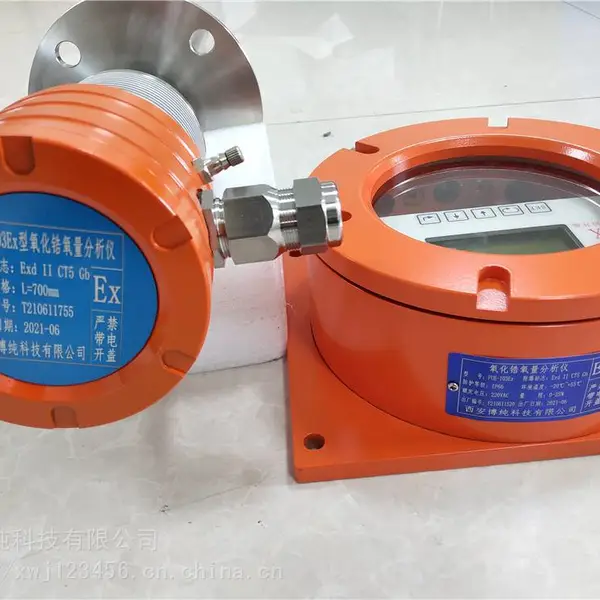

氧化锆分析仪

对于众多的工业过程来说，***的氧气测量十分关键。这个可以是工业气体的纯度检测，可以是手套箱的防泄漏监控，也可以是对燃料气体的燃烧效率的控制。鉴于不同应用的需求往往有很大，各大厂家会提供多种分析仪以确保用户总可以选择最适合的技术方案。例如：无锡市万周仪器仪表有限公司生产的WZ氧化锆氧量分析仪。

氧化锆分析仪主要应用于：惰性气体反应炉或容器、氩气或氮气纯化、锅炉或者焚烧炉等的燃烧控制、气体厂的气瓶填充和罐装、舰用惰性气体发生器、啤酒行业的二氧化碳纯度检测、热处理工业炉等

传感器

参比标准内置氧化锆传感器（MSRS)

氧化锆传感器是基于固态电化学电池的原理（利用氧化锆氧浓度差）。氧化锆夹层加热到600℃，氧离子会从相比较高浓度的一面迁移到低浓度的一面。该迁移自然在两端之间产生一个电势差，可用于评估氧气的含量。

氧化锆传感器自带金属密封标准，从而无需再另接标准样气。该传感技术原先是用来测量火山环境中的氧气水平，其坚固耐用的设计完全能够承受***的温度条件和高腐蚀性的气体。该特性使传感器很好的应用于高温的的使用环境，诸如燃烧气体的分析，从而达到节能减排的目的。

技术参数

量 程：0.01%～25% 氧含量；精 度：优于读数的 2%；响应时间：T90<15s ；重 复 性：±0.1% ；稳 定 性：月漂移不大于1%；线 性：优于±1%；流 量：0.5m3/min；测量温度：1300℃；输 出：4-20mA；报 警：两路，用户可调；一路出错报警；供 电：220VAC,50/60 Hz；环境条件：0～+55℃。

安装方式

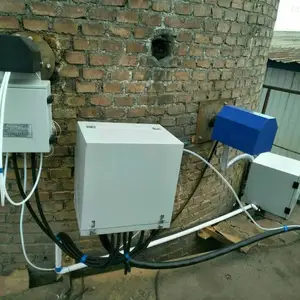

1、安装点的选择 安装点的烟气温度应符合相关要求，一般来说，烟气温度低，检测器使用寿命长，烟气温度高，使用寿命短。检测器不能安装在烟气不流动的死角，也不能安装在烟气流动很快的地方(如有些旁路气道的扩容腔内)。另外要求烟道漏气较小，检测器安装维修方便，对于中、小型锅炉，建议安装在省煤器前过热器后，因为锅炉系统烟气的流向从炉膛到汽包，经过过热器、省煤器、空气预热器，由引风机经回收处理后从烟囱排放。如果测点过于靠近烟气炉膛出口，由于温度过高，流速较快，将对检测器不锈钢外壳形成冲刷腐蚀，减短使用寿命；如果测点过于偏后，由于烟道系统中漏气现象，将造成测点处氧量值偏高，不能如实反映炉膛中的烟气氧量。

2、炉墙上的检测器固定法兰 用钢材做成过渡架，过渡架的法兰能直接焊在炉墙处壁上或埋入炉墙中，但要求气密牢固。过渡架另一端法兰是为固定检测器而设，因此必须与检测器固定法兰的螺孔相匹配。

3、检测器的安装 检测器的参比气是靠空气自然对流提供的，检测器需水平安装，参比气和标准气接口相应朝下。检测器安装法兰和过渡架法兰之间必须填橡胶纸板，以免空气漏入烟道，影响测量准确度。
