ZPG-16C智能一体化全自动钢制直通式反冲洗过滤器 ZPG智能一体化全自动直通式反冲洗过滤器ZPG自动反冲洗过滤器概述：

P型自动反冲洗排污过滤器是采用机械滤网对待处理水的颗粒SS进行分离，并依靠本身管网压力，进行不停机自动排除污物的设备，法兰式管道安装。

【一】ZPG-16C智能一体化全自动钢制直通式反冲洗过滤器产品应用：

P型过滤器适用于各种带压水系统，如工业各种洁循环、浊循环系统；各种工艺水系统；各种供水系统等，用于去除水中的各种无机杂质，确保系统和设备的可靠安全运行，特别是对需要24小时连续不停顿运行的系统尤为适宜。

【二】ZPG智能一体化全自动直通式反冲洗过滤器产品特点：

①、可连续在线不间断运行，不必设旁通回路，反冲洗时系统继续运行不停顿；

②、过滤和反洗效果精良；

③、滤筒采用不锈钢制造，有较强的抗腐蚀能力，使用寿命长；

④、过滤精度：

A.采用不锈钢楔形条时，d=0.5-2.0mm，常规1.2mm

B.采用不锈钢冲孔板时，d=2.5-4.0mm

【三】ZPG智能一体化全自动直通式反冲洗过滤器工作原理及设备选型：

（1）ZPG-16C智能一体化全自动钢制直通式反冲洗过滤器 P型过滤器的工作原理：

①、正常过滤：当过滤器需要进行正常过滤工作时，将水流导向阀处于开启状态，水流由入口进入过滤器，通过滤网时大量的杂质被截留在滤网内侧，洁净的水通过滤网由出口排出过滤器；

②、反洗排污：当过滤器需要排污清洗时，关闭水流导向阀，打开排污阀，水流由入口进入后经过水流导向阀前的滤网过滤后，一部分由过滤器的出口流出，一部分由滤网的外侧经过滤网进入导向阀后的滤网内侧，冲洗滤网内的杂质由排污口排除，对滤网进行了***的清洗，且整个清洗过程不需要系统停止运行。

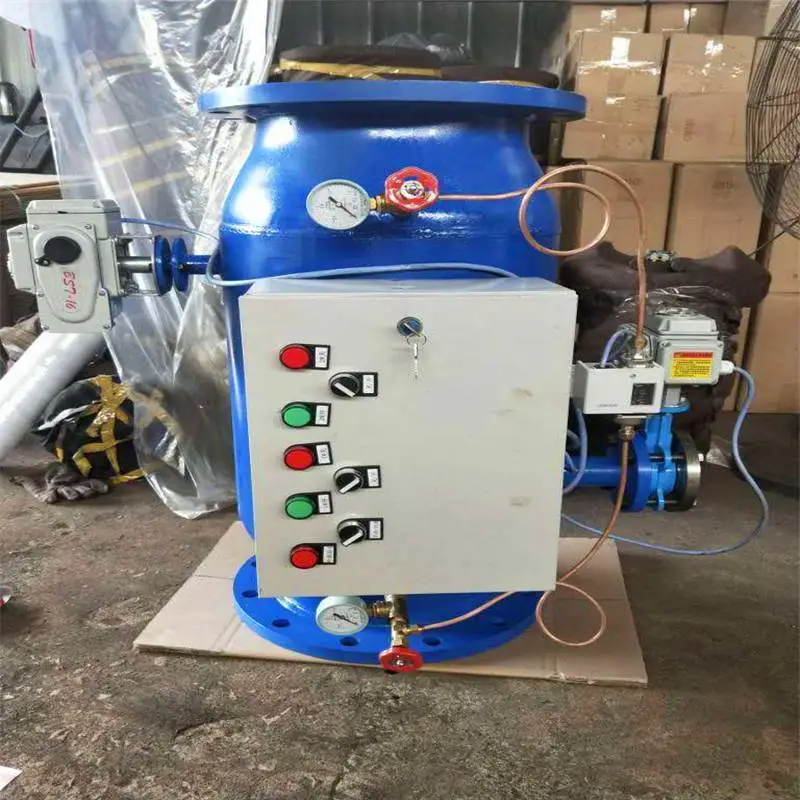

③、过滤器控制：手动：采用手动开启机构，人工进行工况切换。自动：电动开启机构分定时控制和压差控制两种方式，采用定时控制时，设有微电脑定时时控开关，可按设定时间要求实现自动清洗排污；采用压差控制时，安装有差压控制器，当进出水口的压差达到设定值（一般取为0.04MPa）时, 可实现自动清洗排污，不需要进行人工操作。此时排污口安装电动排污阀，水流导向阀和电动排污阀实现联动。

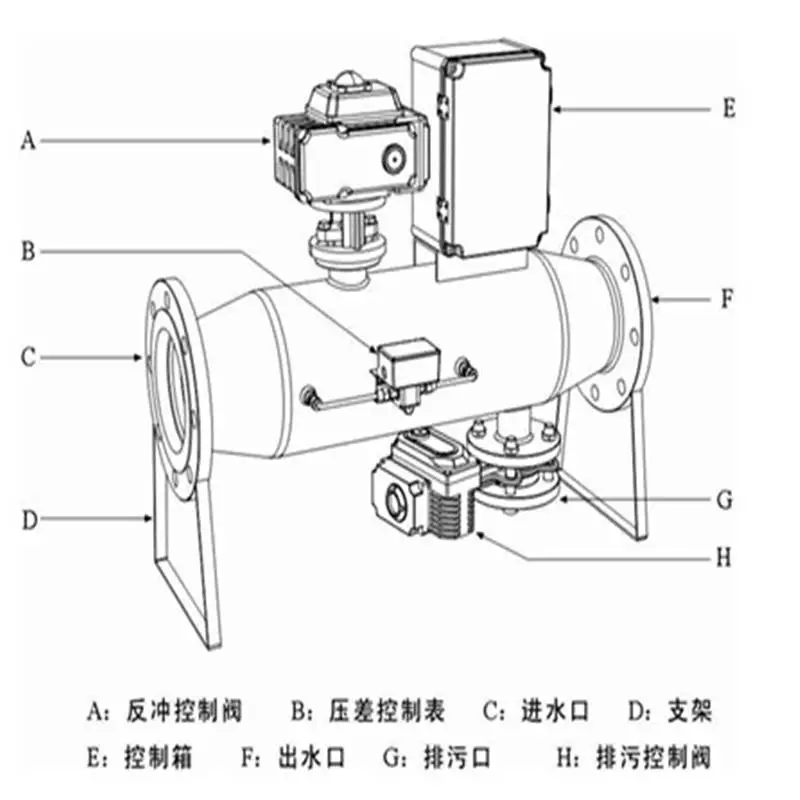

④、P型过滤器结构：P型过滤器由优质的碳钢筒体、特殊结构的不锈钢楔形滤网、水流导向阀及排污装置组成。所有阀门可采用手动，也可采用电动自动阀。
（2）设备选型：设备规格一般按系统管道的公称尺寸确定，即设备的出入口公称尺寸应和系统管道的公称尺寸*；规格参数表中的zui大流量是按流速2.8m/s计算的，设计流量是按流速1.5m/s计算的，zui大流量是指短时间内允许通过的流量。设计流量还和过滤系数有关，表中数据是按照过滤系数为3.5-4时选取的，如过滤系数减小，设计流量应降低，如过滤精度增加，设计流量可增加，但不超过zui大流量值。当设备的设计流量达不到系统设计的要求时，应增大设备的规格，直至满足为止。

ZPG智能一体化全自动直通式反冲洗过滤器

全主要有优质碳钢筒体，特殊结构的不锈钢契形滤网，蝶阀及排污装置所组成。当过滤器工作时，蝶阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网前半段过滤，部分水流有出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。整个冲洗过程系统可正常工作，无需停机。

ZPG-16C智能一体化全自动钢制直通式反冲洗过滤器ZPG自动反冲洗过滤器应用领域
1.生活用水、生产工艺给水过滤。
2.超滤、反渗透、软化、离子交换等预处理。
3.海珍品育苗用海水净化，工厂化海水及淡水养殖用水过滤。
4.油田回注水过滤。
5.循环冷却水过滤。
6.中水回用、废水深度处理过滤。
7.钢铁、石油、化工、造纸、汽车、食品、冶金等行业循环水过滤。
8.地下水、地表水除浊净化。
9.中央空调、锅炉回水过滤。
10.对水质有一定要求的设备给水过滤。
11.泳池、景观水质净化。
12.市政、绿地喷洒、浇灌、农业喷灌、滴灌用过滤。
ZPG智能一体化全自动直通式反冲洗过滤器技术特点
1.过滤精度高，出水水质稳定。
2.通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。
3.控制系统反应灵敏，运行***，具有压差和时间双重设定功能，可以根据不同水源和过滤精度灵活调整反洗压差或时间设定值。
4.清洗高效、***，滤网可完全恢复初始状态，因而可终身使用，无需更换。
5.反冲洗的同时不中断正常产水，连续运行，稳定可靠。
6.反冲洗历时短，反洗水耗仅为正常产水量的0.001-0.002％，省水、省电、节约能源。
7.结构设计紧凑合理，占地面积小，安装移动灵活方便。
8.设备易损件少，无耗材，运行维护费用低，操作管理简单。
9.应用领域广，可适用不同原水水质和用水要求。

ZPG-16C智能一体化全自动钢制直通式反冲洗过滤器

ZPG智能一体化全自动直通式反冲洗过滤器技术参数
※工作压力：≤1.0MPa
※工作温度：≤100℃
※压损：≤0.015MPa
※过滤精度：d=1.0mm
其他：工作压力、过滤精度及规格尺寸可按用户要求特殊制造，法兰连接尺寸按GB-9119.8-88。

四直通式自动冲洗排污原理图

五直角式自动冲洗排污原理图：

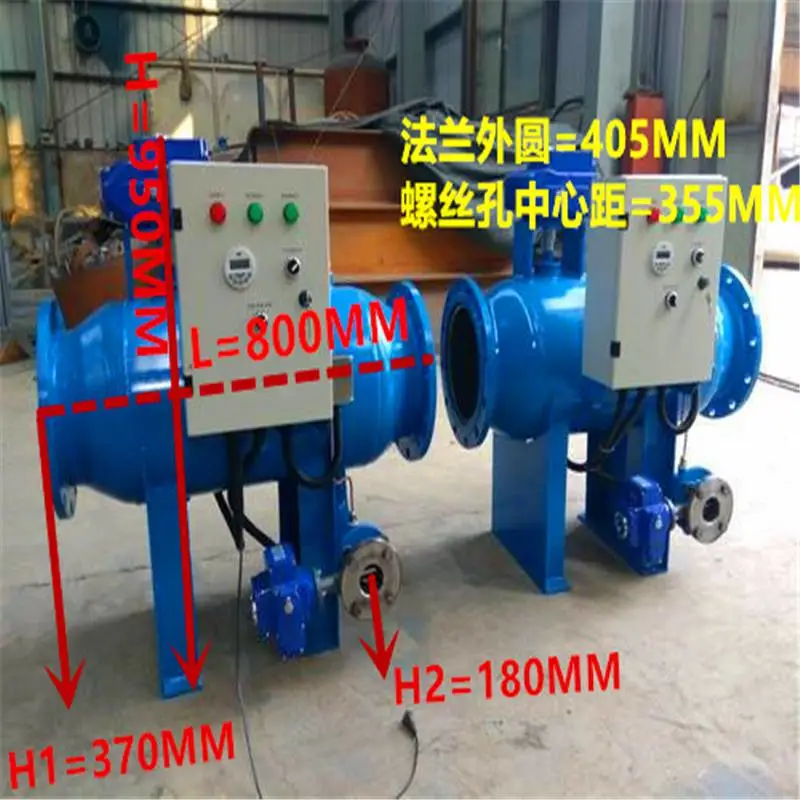

【七】P型（直通式）自动排污过滤器结构图及主要连接尺寸：

过滤器的型号和种类多种多样，为了达到好的过滤效果，选择哪种过滤器更适合就显得尤为重要，过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀 ，方工过滤器其它设备的进口端设备，过滤器由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成，待处理的水经过过滤器滤网的滤筒后，其杂质被阻挡，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便

ZPG-16C智能一体化全自动钢制直通式反冲洗过滤器过滤器的选型一般按以下5个原则来进行选择。

1、进出口通径：

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力： 　

按照过滤管路可能出现的压力确定过滤器的压力等级。 　　

3、孔目数的选择： 　　

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。 　　

4、过滤器材质： 　　

过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算：

水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa。

根据以上的5个原则再结合过滤杂质的具体属性就可以选择出最适合的过滤器，从而达到很好的过滤效果。

过滤器怎么安装

1、安装之***定要在洁净室范围内打开产品的塑料包装；

2、在搬运的过程中双手要握住过滤器的外框；

3、较大的过滤器安装的时候至少需要两个人；

4、不能用手托过滤器中间的部位；

5、不能碰触过滤器内部的材料；

6、不能使用小刀划开过滤器的外包装；

7、搬运的时候注意不要使过滤器扭曲；

8、保护好过滤器的密封垫，避免与其他的物体发生碰撞。

ZPG-16C智能一体化全自动钢制直通式反冲洗过滤器过滤器的维护方法

1、保持监测滤器进出口压差，压差过小，可能是滤芯被击穿，或安装不当造成滤器进出口旁通，或油液流量不足；压差过大，可能是油温低粘度高，或油液乳化，或滤芯污染严重需更换或清洗；

2、及时清洗，清洗滤器和更换滤芯，必须按说明书规定的时间间隔并视滤器进出口压差及时进行，不仅更换或清洗滤芯，还要清洗滤器壳；

3、注意净化，保持专门的净化装置正常连续运行；

4、在泵的吸油口或吸油管路上安置吸油过滤器，防止大颗粒杂物吸收入泵内，其过滤精度一般为80～120目；

5、在压力管路或在精密元件(调速元件，伺服阀，比例阀)前设置精密过滤器，以确保经过元件的油液污染度控制在要求的范围内；

6、对流量较大的液压系统，可在回油总管道上安装回油过滤器，并可利用油冷却系统作为独立的旁路过滤系统，强制对油进行过滤，起到双重作用，既冷却又过滤

ZPG-16C智能一体化全自动钢制直通式反冲洗过滤器订货须知：

一、产品名称与型号口径是否带附件以便我们的为您正确选型使用压力使用介质的温度。

二、若已经由设计单位选定公司型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。提供全面、专业的“阀门系统解决方案”，也十分愿意帮助用户解决生产中所遇到的难题。
