| 产品特性：止回 | 品牌：上海渤工 | 型号：H42H-10P |
| 材质：不锈钢 | 连接形式：法兰 | 加工定制：是 |
| 种类：NRVR静音式 | 结构形式：立式 | 公称通径：DN15-450mmmm |
| 适用介质：水、蒸汽、油品等 | 形态：旋转式 | 压力环境：常压 |
| 标准：国标 | 流动方向：单向 | 驱动方式：自力式 |
| 工作温度：常温 | 类型(通道位置)：二通式 | 规格：DN15-450mm |
| 包装：木箱、布袋 |

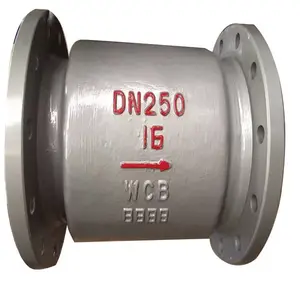

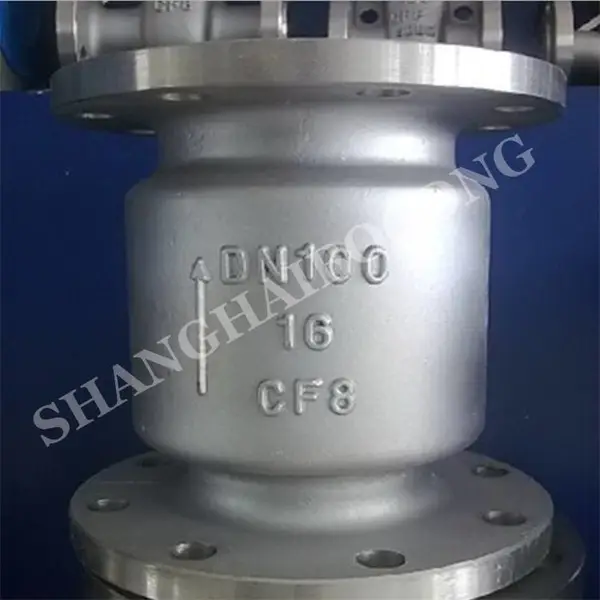

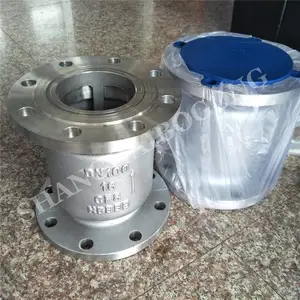

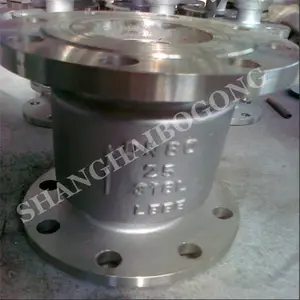

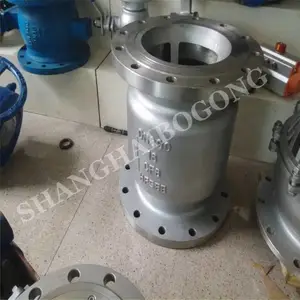

产品名称 | 立式止回阀 |
产品型号 | H42H、H42Y、H42W |
公称通径 | DN15-DN450 |
压力范围 | 1.0-16.0MPa |
阀体材质 | 铸钢、WCB、碳钢、不锈钢304/316/316L |
工作原理：
H42H、H42Y、H42W立式止回阀能防止介质倒流，起到介质止回作用。H42H立式止回阀在进水口端介质压力高于出水口端时处于开启状态。因为管道里进水口端介质的压力作用下，顶开立式止回阀中的阀瓣，使阀门自动开启。当进水口端介质压力小出水口端时，弹簧将阀瓣推向阀座而使阀门关闭（注：卧式安装下需加弹簧，立式管道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下，会自动关闭）
性能和使用范围：
型号 | 公称 | 试验压力 | 工作温度(℃) | |||
压力 | 强度 | 密封 | 低压密封 | |||
(水)Mpa | (水)空气(Mpa) | (空气)Mpa | ||||
H42H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | |
H42H-25C | 2.5 | 3.8 | 2.8 | 0.6 | ≤425 | |
H42H-40C | 4 | 6 | 4.4 | 0.6 | ≤425 | |
型号+（材质） | 公称压力 PN（MPa） | 试验压力P3(MPa) | 适用温度（℃） | 适用介质 | ||
壳体 | 密封 | |||||
H42H-16C（碳钢） | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 | |
H42H-16P（304） | ≤200 | 弱腐蚀介质 | ||||
H42H-25P（304） | 2.5 | 3.75 | 2.75 | |||
H42H-25R（316） | 腐蚀性介质 | |||||
H42H-40P（304） | 4 | 6 | 4.4 | 弱腐蚀性介质 | ||
H42H-40R（316） | 腐蚀性介质 | |||||
H42Y-40I（铬钼钢） | ≤550 | 水、油品 | ||||
H42H-16C铸钢立式止回阀主要安装尺寸及重量：
GB 1.6MPa | ||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 | 380 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 200 | 215 | 245 | 280 | 335 |
Wt | - | - | - | - | - | 7.5 | 9.5 | 11 | 19.5 | 36.5 | 48 | 65 |
H42H-25C铸钢立式止回阀主要安装尺寸及重量：
GB 2.5MPa | ||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 | 380 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 |
Wt | 7.5 | 9.5 | 12 | 20 | 38 | 49 | 70 | |||||
-
