电液换向阀是与电磁操纵的先导阀组合成一体的液动换向阀。是用控制油路中的压力油推动阀芯。是电磁换向阀和液控换向阀的组合，它是用电磁换向阀控制液控换向阀的动作，变换流体流动方向的控制阀。电液换向阀和液控换向阀主要用在流量超过电磁换向阀正常工作允许范围的液压系统中，对执行元件的动作进行控制，或对油液的流动方向进行控制。

    电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。 电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。

特性　：
1、结构简单、体积小、质量轻，加工方便。
2、密封性能良好，内泄量少。
3、换向响应速度快，反应灵敏。
4、换向可靠性高。

工作概述：

1、电液换向阀应用规定的螺钉安装在连接底板上，不允许用管道支持阀门。　　2、连接底板与阀结合面的表面粗糙应***在以上，平面度应小于0.1mm。　3、电液换向阀的安装保持轴线呈水平方向，不允许倾斜和垂直方向安装。　　4、电液换向阀的控制形式分内部控制和外部控制。内部控制是通过进入主阀的压力油直接供给上部先导阀进行内部控制；外部控制是通过系统中设计的油源供给上部先导阀进行外部控制。　　5、电液换向阀控制油回油形式为外部回油，先导阀控制回油口单独引出，直接回油箱。　　6、若系统中电液阀使用较多，一般用外部控制，但若系统中电液阀使用较少，且为小型电液阀，系统较简单，大多采用内部控制。　　7、对于初始中位的滑阀机能，为使液压泵卸荷的电液换向阀(如M型、H型、K型等)当采用内部控制型式时，应在主阀的回油管路上安置开启压力在1Mpa以上的背压阀，以***主阀芯的换向动作。

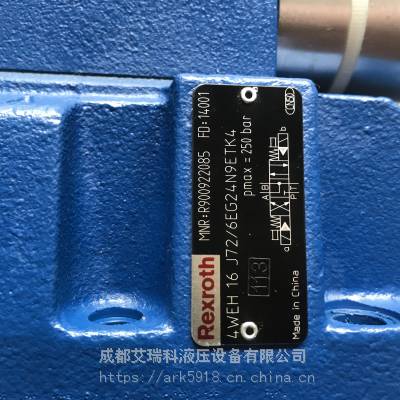

举例型号如下：

4WEH22J7X/6EG24N9ETK4/B10
4WEH16J7X/6EG24N9K4/B08P4.5
4WEH22J76/6EG24N9ETS2K4/B10
4WEH22J7X/6EG24N9ETK4/B10
4WEH16H7X/6EG24N9ETK4/B10
4WEH16J72/6EG24N9ETS2K4/B10
4WEH25J66/6EG24N9ETK4
4WEH16J7X/6EG24N9ETK4
4WEH16D7X/6EG24N9ETRK4B15
4WEH16Y7X/GAG24NETK4
4WEH25E50/6AW230
4WEH16E7X/6EG24N9ETK4
4WEH22-H7X/6EG24N9TS2K4
4WEH16E7X/6EG24N9ETK4
4WEH25G-6X/6SG24N9TK4
4WEH16E-7X/6SG24N9ETK4
4WEH16E-7X/6SG24N9ETK4/B10
4WEH25G-6X/6SG24N9TK4
4WEH16E-6X/6AW110-50NEK4/B10
4WEH16D-7X/6EG24N9EK4
4WEH16E-7X/6EG24N9EK4
4WEH16J-7X/6EG24N9ETS2K4/V
4WEH22HD-7X/0F6EG24N9EK4/B10D3
4WEH25J-7X/6EG24ETS2Z4
4WEH25HD-6X/OF6EG24N9EK4/B12
4WEH25R-6X/6EG24N9ETK4V
4WEH10E45/6AG24N9ETK4
4WEH32L6X/6AG24N9K4
4WEH16E61/6EG24NETZ5LB10
4WEH16D50/6AG24NETZ5L
4WEH25J50/6AW220-50NZ4
4WEH16E7X/6EG24N9ETSK4
4WEH16D50/6AG24NETZ5
4WEH25J6X/6EG24N9ES2K31
4WEH16J7X/6EG24N9ES2K31
4WEH22JZX/6EG24N9ES2K4
4WEH10J45/6EW230N9ETSK4/B10
4WEH10D45/6EW230N9ETSK4/B10
4WEH16E7X/GEG24N9ETK4
4WEH22E7X/GEG24N9ETKS
