产品特性:性能 | 是否进口:否 | 产地:江苏无锡 |
加工定制:否 | 品牌:ACREL | 型号:ASJ60-LD16A |
测量范围:1mA-30A | 尺寸:/mm | 电源电压:AC/Dc85-265V |
规格:ASJ60-LD16A | 安装方式:导轨式安装 | 测量支路数:16路 |
通讯:RS485通讯 4G通讯 |
1 概述

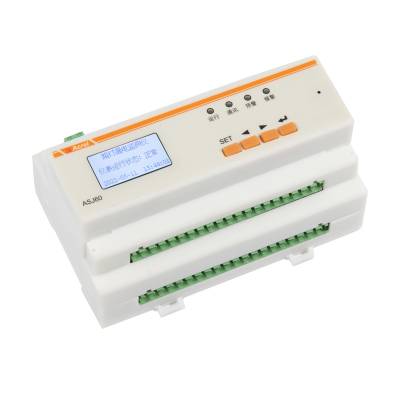

ASJ60-LD16A剩余电流监测仪适用于交流额定电压为400V及以下的配电线路中使用,用于监测线路中的剩余电流,作为剩余电流式火灾监控装置用。也可与低压断路器和低压交流接触器组成组合式剩余电流保护装置,用来对电气线路进行接地故障保护,防止接地故障电流引起的设备损坏和电气火灾事故,或用来对人身触电危险提供间接接触保护。
该产品可应用于石油化工、工业厂房、大型公建、幼儿园、敬老院等场所的配电箱内,也可应用于路灯、庭院灯、景观灯的配电箱内,进行漏电或接地故障监测。
2 功能特点
可实时监测和显示TN-S、TT系统配电线路的剩余电流;
每只剩余电流监测仪最多可监测16个回路的剩余电流,剩余电流监测范围为1mA-30A;
每路剩余电流监测均可设置报警值,报警值的设置范围为1mA-30A。每路剩余电流监测可设置为超值报警、动作或关闭剩余电流监测;
1路水浸报警继电器,16路剩余电流报警继电器,每路剩余电流报警继电器对应1路剩余电流监测,当剩余电流超过设定值时,对应继电器动作,同时具有自动重合闸功能,重合闸的次数及间隔时间可设,重合闸功能可关闭(重合闸功能只有在回路漏电监测设置为既报警、又分闸时有效);
2路DI输入功能,可以用于水浸或其它开关状态监测;
具有RS485通讯、4G无线通讯等通讯功能;
30条事件记录功能,能够记录报警发生的时间和故障类型;
自检功能,按下自检按键可以启动检验仪表自身硬件是否工作正常;
复位功能,仪表检测到发生故障,并在故障排除之后,可以按下复位按键,复位仪表。
消音功能,按下消音按键可以消除报警声。
3 参考标准
■ GB19214-2008/IEC62020:2003《电器附件家用和类似用途剩余电流监视器》
■ GB/T 13955-2017《剩余电流动作保护装置安装和运行》
4 命名规则
5 技术参数
6 安装与接线
6.1 外形与安装开孔尺寸
剩余电流监测仪外形与安装尺寸如下图所示。(单位:mm)
6.2 安装方法
ASJ60-LD16A剩余电流监测仪采用导轨式的安装,卡扣固定,如下图所示:
