svg无功补偿_柏拉图_SVG静止无功发生器

    科技的日新月异，电力电子技术不断更新换代并被大规模的应用到各种场合中，对于电力系统要求也越来越高，传统的补偿方式对部分冲击性负荷已无法完全满足使用要求，新型的补偿产品——静止无功发生器（SVG： Static Var Generator）采用由全控半导体器件与并网电抗，通过控制器实时检测负载电流，通过电流分解算法与控制算法，实现实时的双向无功（***感性~***容性）、不平衡补偿，能很好的解决众多场合中疑难问题。

主要优点：

＞ 响应速度快：PlatoDIOT-STATCOM系列静止无功发生器SVG响应时间小于100us,可在极短的时间之内完成从容性无功功率到感性无功功率的相互转换，完全胜任对冲击性负荷的补偿。

＞ 安全性能好：PlatoDIOT-STATCOM是电流可控型，不存在与系统阻抗发生谐振的可能，提高了电力系统和设备的安全性、稳定性。

＞ 补偿性能好：同一套PlatoDIOT-STATCOM可以补偿正序（容性与感性）、负序、零序无功，可根据实际需求制定补偿相应的谐波及三相不平衡并稳定电压。

＞ 兼容性能好：PlatoDIOT-STATCOM可以与传统的补偿方式任意组合、统一控制。

SVG工作原理：

>基于大功率换流器，以电压型逆变器为核心，直流侧采用直流电容为储能元件以提供电压支撑。在运行时相当于一个电压、 相位和幅值均可调的三相交流电源。

>逆变器正常运行依赖于直流侧的电压支撑，在逆变器接入交流电源时，由各IGBT反向续流二极管构成整流器，对直流电容器充电；正常运行后，直流电容器的储能将会用来满足逆变器的内部损耗，电容电压会下降，必须不断的对电容器充电补能使电压保持在工作范围。通过使逆变器输出电压滞后系统电压一个很小的角度来实现，逆变器从系统吸收少量有功满足其内部损耗，保持电压水平。改变逆变器输出电压的幅值，达到发出或吸收无功的目的。

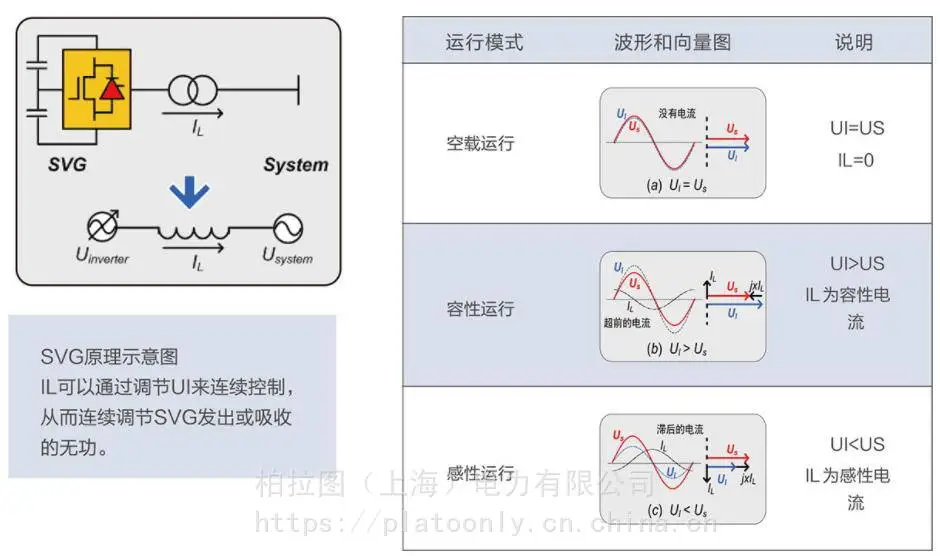

SVG工作模式：

SVC与SVG比较：

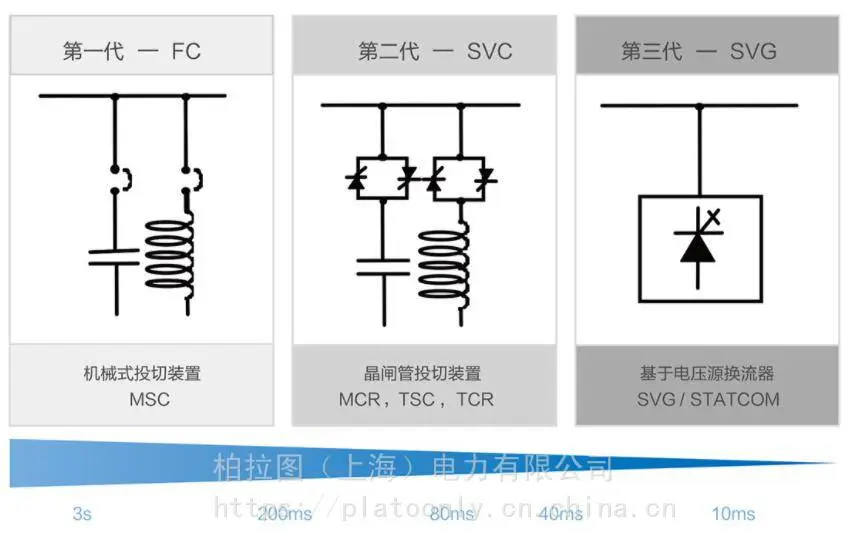

不同补偿技术的比较

比起***代和***代无功补偿，第三代SVG无功补偿速度更快，补偿范围更广（容性感性可调）

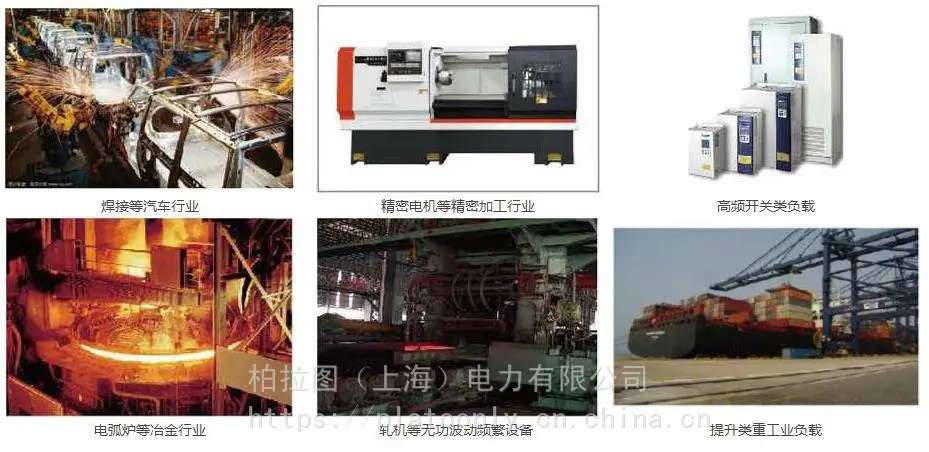

SVG应用场合：
