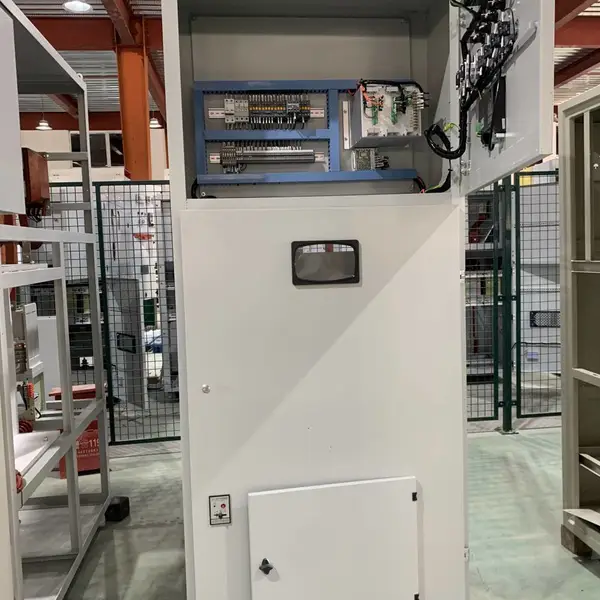

带旁路接触器的高压固态软起动柜

双友电气

当大中型电动机起动困难时,一般都会用到软起动柜 ,我们常见的软起动柜有:液体电阻起动柜, 高压笼型电机软启动柜,高压固态软启动柜,低压固态软启动柜等，一般情况下大型带电系统都用得到软起动柜，像建材、冶金、矿山、化工、石油、供水、供暖、制药等行业的大型电动机起动需少了不软启动柜的降压起动和节能控制。

高压固态软起动柜内部结构非常简单，主要由外壳、控制主板、按键显示板、3组可控硅及连接件还有3个互感器组成，这是普通智能型的旁路型软启动器，使用时需要配交流接触器一同使用才行。控制主板是整个软启动器的核心部分，软启动器的控制硬件和固件都依赖此块电路板，而软启动器上的可控硅、互感器及供电电源都通过接插件与控制主板相连接，显示和按键电路板也是通过排线和控制主板相连的。

高压固态软启动柜厂家

不少朋友会发现软启动中装有旁路接触器。软起动柜中旁路接触器的作用是什么？

有关软起动器是否必需安装旁路接触器的问题，很多软起动器在晶闸管两侧有旁路接触器触头，可以使控制柜具有两种起动方式（直接起动、软起动）。大多数软起动器在晶闸管两侧有旁路接触器触头，优点：控制柜具有了两种起动方式（直接起动、软起动）。软起动结束，旁路接触器闭合，使软起动器退出运行，直至停车时，再次投入。即延长了软起动器的寿命，又使电网避免了谐波污染，还可减少软起动器中的晶闸管发热损耗。
