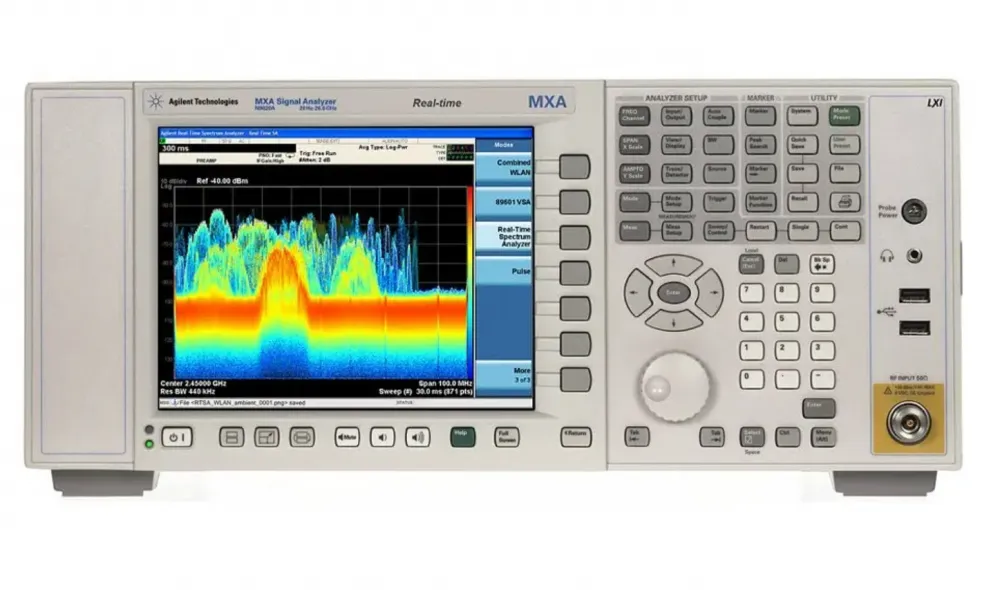

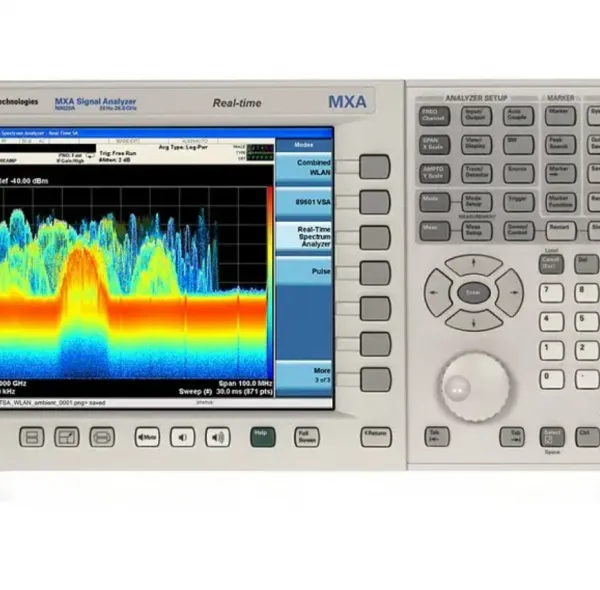

N9020A MXA 信号分析仪是 X 系列频谱分析仪中的一员，它是综合利用仪器、测量和软件进行信号分析的演进方法。它的灵活性能够满足您的多个产品和项目的商业和技术要求

        实时频谱分析功能作为新型和现有 MXA 的升级选件，帮助您在日益复杂的信号环境中捕获和分析罕见的信号。结合 160 MHz 宽带分析带宽，MXA 支持您对***无线通信和连通性信号进行分析。

主要特性与技术指标

功能

10 Hz～3.6，8.4，13.6或26.5 GHz；高达26.5 GHz的内部前置放大器选件
25 MHz（标配）或40 MHz（可选）分析带宽
基本EMI预先一致性测量功能，包括CISPR 16-1-1带宽、探测器、幅度校正因数、频段预置、游标处调谐和监听以及限制线

性能

 ±0.23 dB幅度精度
+20 dBm三阶截获（TOI）
利用前置放大器可生成-166 dBm显示平均噪声电平（DANL）
-78 dB W-CDMA ACLR动态范围（噪声修正功能启动）

测量应用和软件

MXA支持超过25种测量应用软件，包括蜂窝通信、无线连通性、数字视频和通用测试。
MXA内部运行的软件可执行70多种信号格式的***信号分析。
用于通用数据分析、显示和自动测量的MATLAB?数据分析软件

自动测试和通信接口

USB 2.0、1000Base-T LAN、GPIB
通过PSA、8566/68和856x可实现远程编程语言兼容性
通用的X系列用户界面/开放式Windows? XP操作系统

基本选件

频率范围：

N9020A-503   10HZ~3.6GHZ

N9020A-508   10HZ~8.4GHZ

N9020A-513   10HZ~13.6GHZ

N9020A-526   10HZ~26.5GHZ

分析带宽：

N9020A-B25   25MHZ

N9020A-B40   40MHZ

N9020A-B85   85MHZ

N9020A-B1X   160MHZ

N9020A-B1A   125MHZ

性能选项：

N9020A-PFR   ***的频率参考

N9020A-EA3   电子衰减器，3.6GHZ

N9020A-MPB  微波预选器旁路

N9020A-EDP  增强的显示套件

N9020A-DP2   数字处理器，2GB捕获存储器

N9020A-NFE   本地噪声扩展

N9020A-FP2   快速功率，带宽高达40MHZ

N9020A-TDS   时域

N9020A-RT1   160MHZ带宽实时频谱分析基础探测(需要B85或B1X选件)

N9020A-RT2   160MHZ带宽实时频谱分析***探测(需要B85或B1X选件)

N9020A-RTR   实时频谱仪及分析应用(需要RT1或RT2选件)

前置放大器：

N9020A-P03   3.6GHZ

N9020A-P08   8GHZ

N9020A-P13   13.6GHZ

N9020A-P26   26.5GHZ
