仪器简介

绝缘电阻测试是测试和检验电气设备的绝缘性能的比较常规的手段, 所适用的设备包括电机、变压器、开关装置、控制装置和其他电气装置中绕组、电缆以及所有的绝缘材料。同时也是高压绝缘试验的预备试验, 在进行比较危险和破坏性的实验之前,***行绝缘电阻的测试,可以提前发现绝缘材料的比较大的绝缘缺陷, 并提前采取相应的措施, 避免完全破坏被试物的绝缘。

通过测试系统中不同组件的绝缘电阻（变压器、开关装置、电缆等），技术人员就可以及时发现设备缺陷，隔离并修复发生故障的部件。

常见的绝缘电阻测量如：测量导线和地或者相邻导线之间的高绝缘电阻；测量电机绕组和电机底座之间的绝缘；测量变压器各绕组对地及绕组之间的绝缘电阻等等。绝缘测试能够发现制造工艺问题和设备缺陷，而这些问题在设备发生故障之***般是发现不了的。

绝缘电阻测试的方法由被测设备类型和测试目的所确定。除简单的短时测试绝缘电阻外，在带有绕组或电介质材料的被试物或电容的测量中,吸收比和极化指数是判断其绝缘特性非常重要的指标。

在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比。

 功能特点

1. 采用工业级5寸彩色液晶屏，分辨***达800×480。

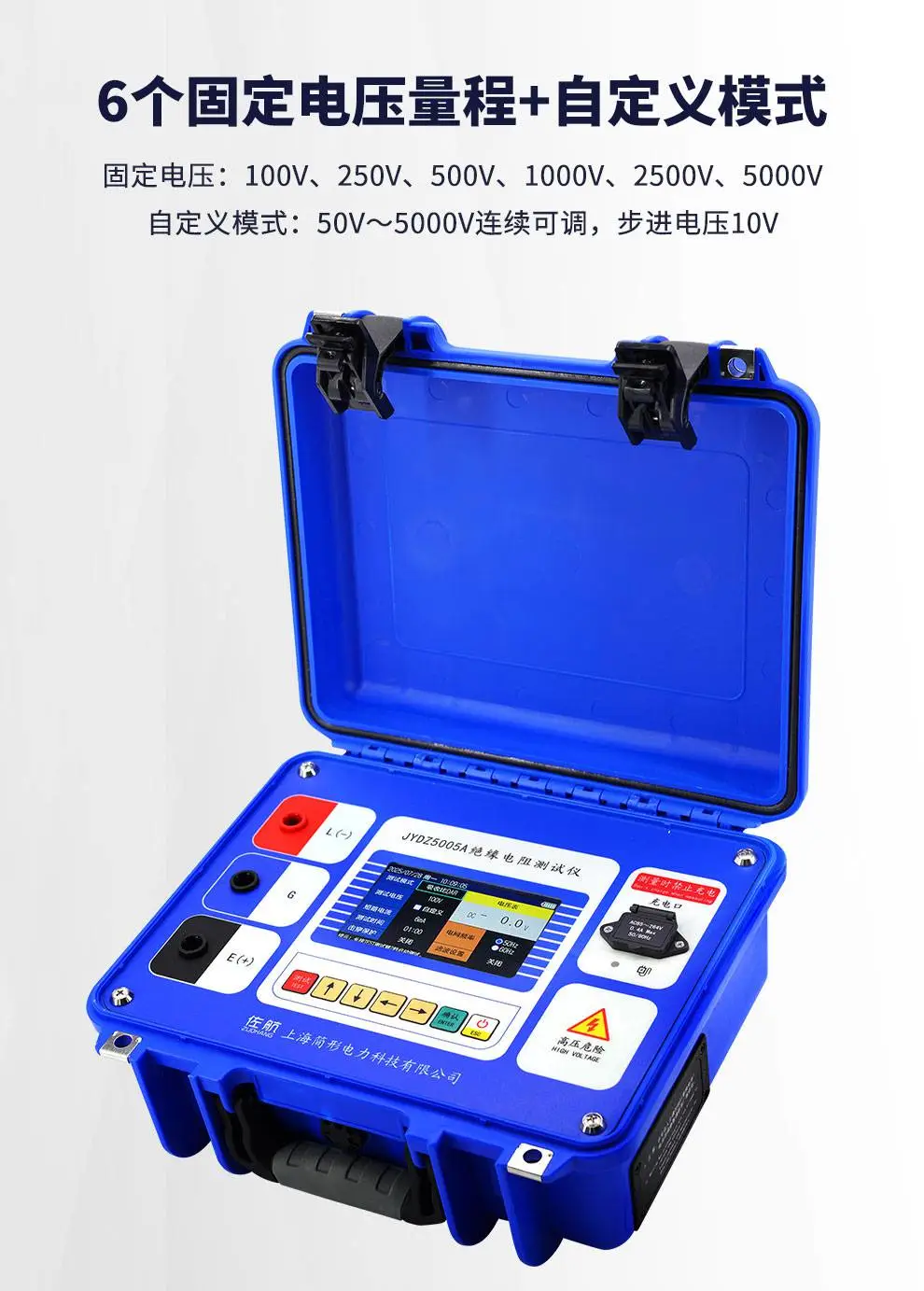

2. 具备6个固定电压量程：100V、250V、500V、1000V、2500V、5000V。自定义电压模式50V～5000V连续可调，步进电压10V。

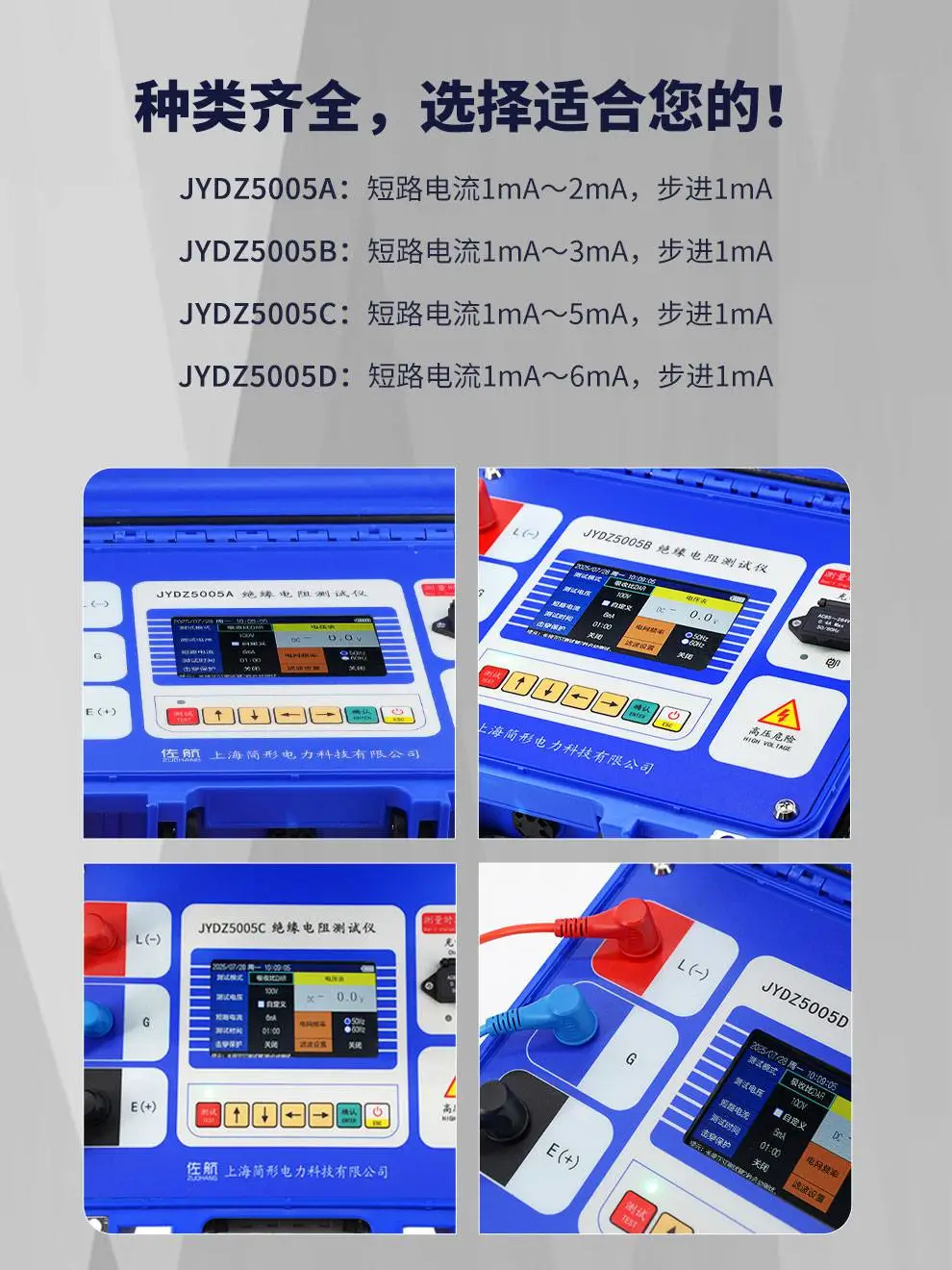

3. 输出短路电流2mA；且1mA、2mA可调。

4. 连续输出功率27W。

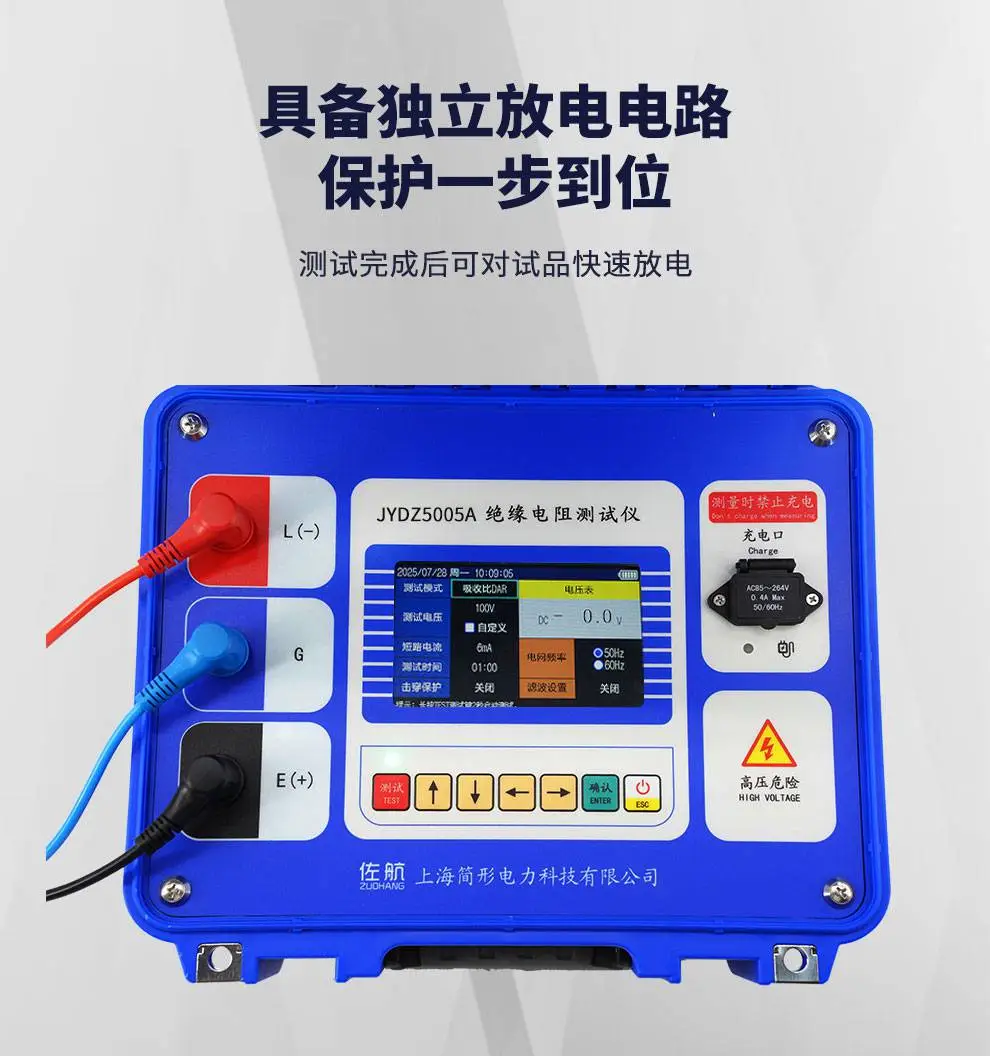

5. 具备独立放电电路，测试完成后可对试品快速放电。

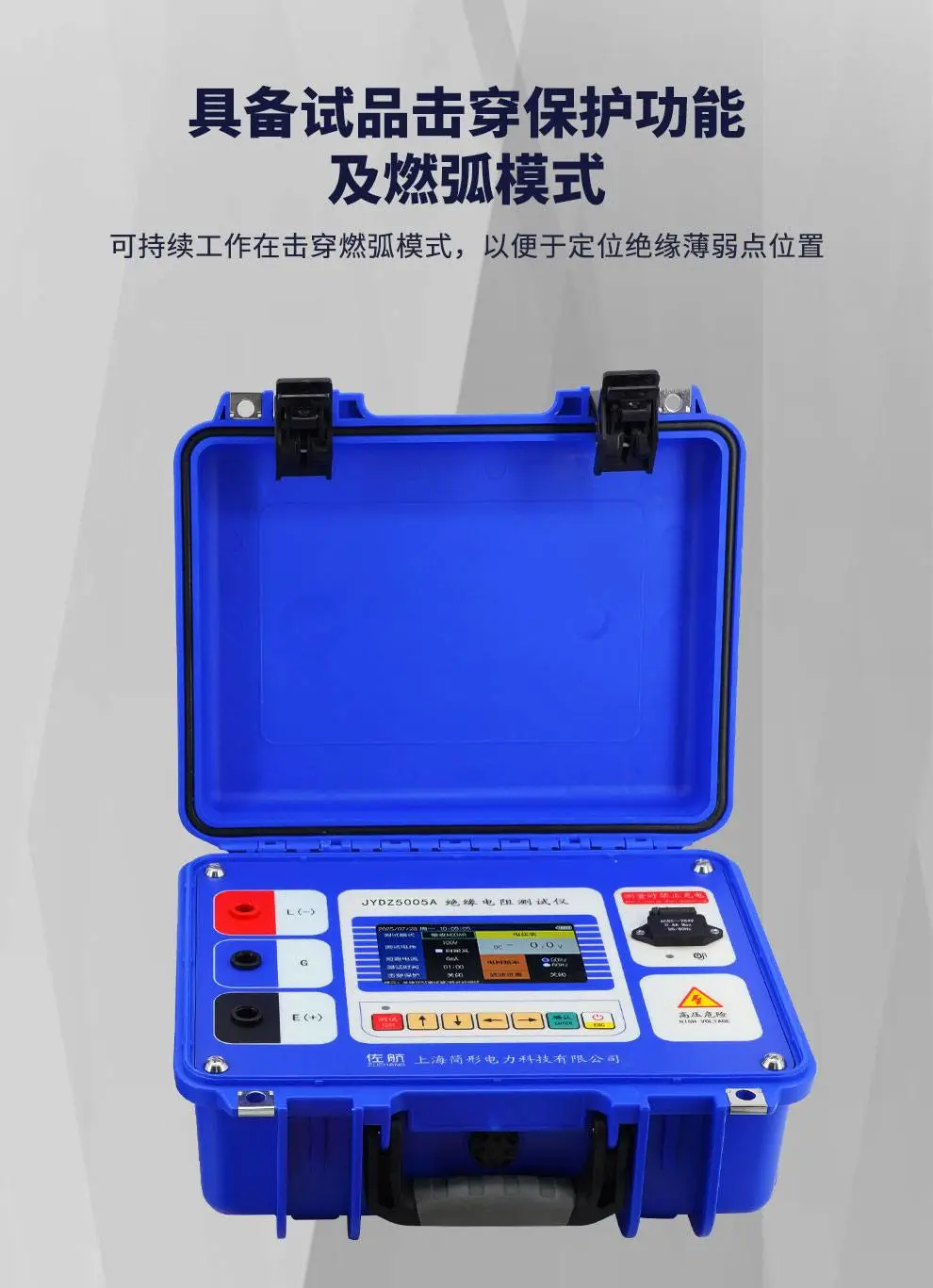

6. 具备试品击穿保护功能及燃弧模式；可持续工作在击穿燃弧模式，以便于定位绝缘薄弱点位置。

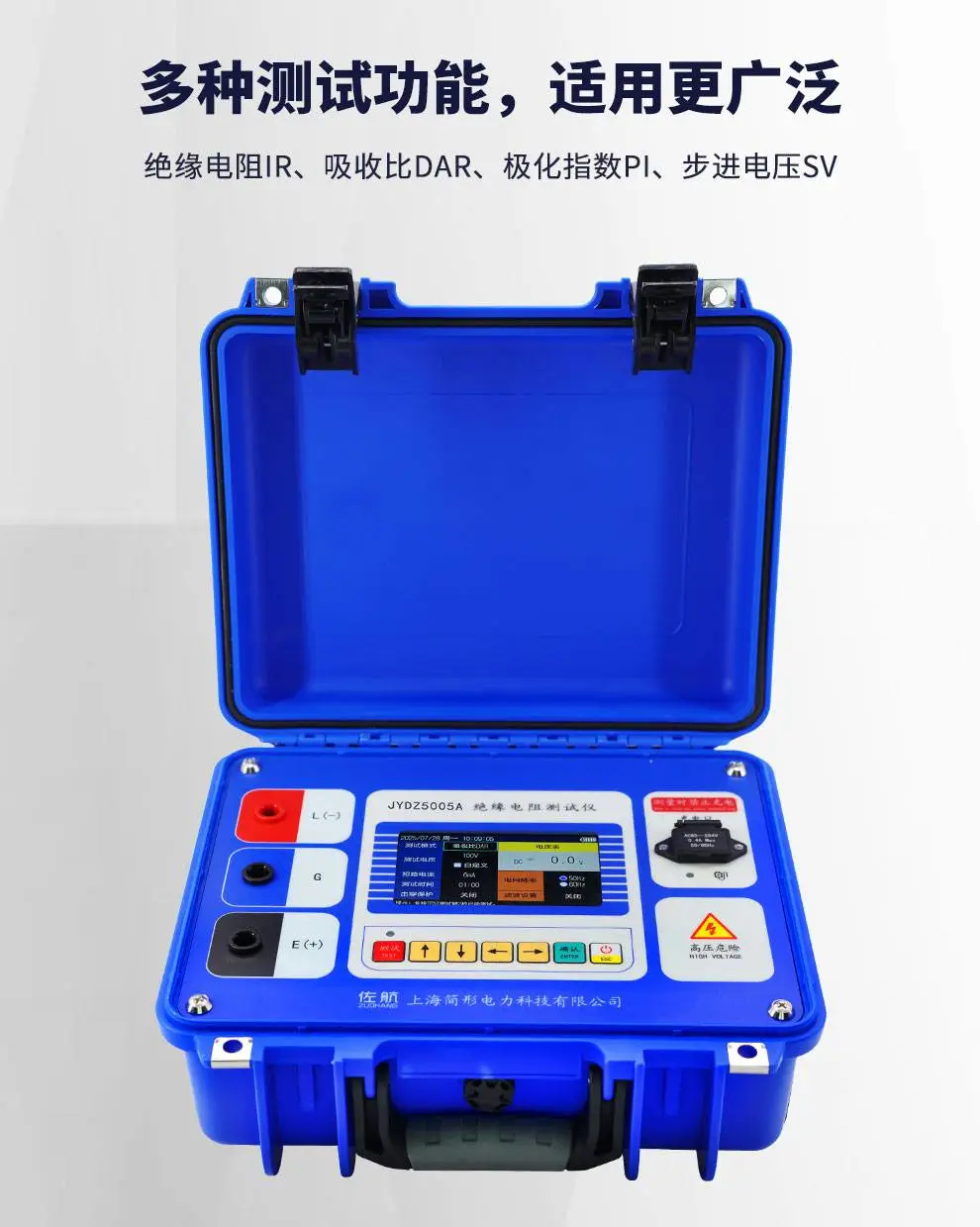

7. 具备绝缘电阻IR、吸收比DAR、极化指数PI、步进电压SV测试功能。

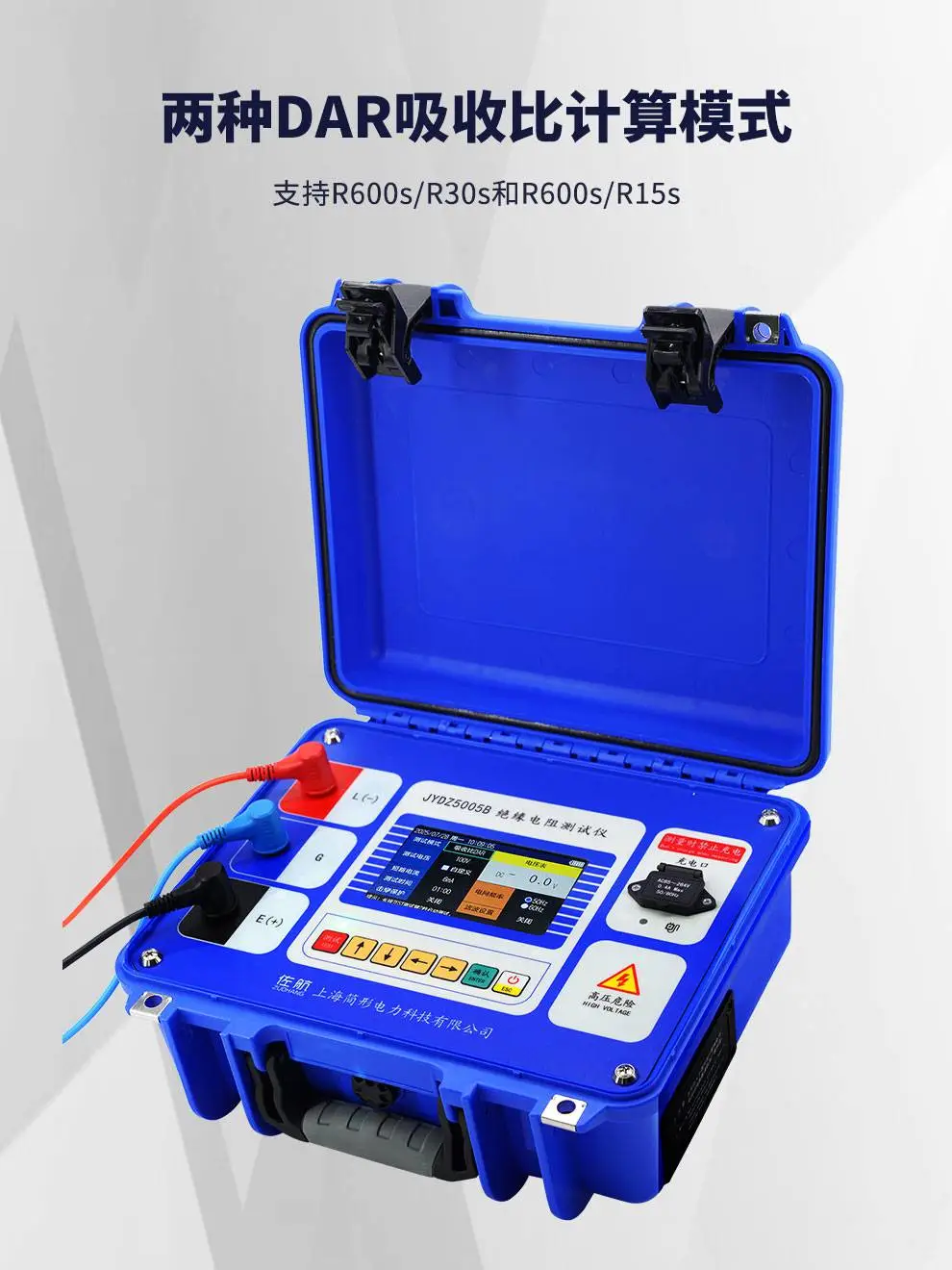

8. 支持R600s/R30s和R600s/R15s两种DAR吸收比计算模式。

9. 具备直流、交流电压表功能，自动识别直流电压和交流电压信号，并可测量交流电压信号频率。

10. 具备硬件滤波器及可设置的软件滤波器，大大提高仪器的抗干扰性能。

11. 各种测试模式下的测试时间独立保存互不影响，便于下次使用。

12. 具备仪器闲置自动关机及电池低电量自动关机功能，自动关机时间可设置。

13. 具备蓝牙通讯功能。

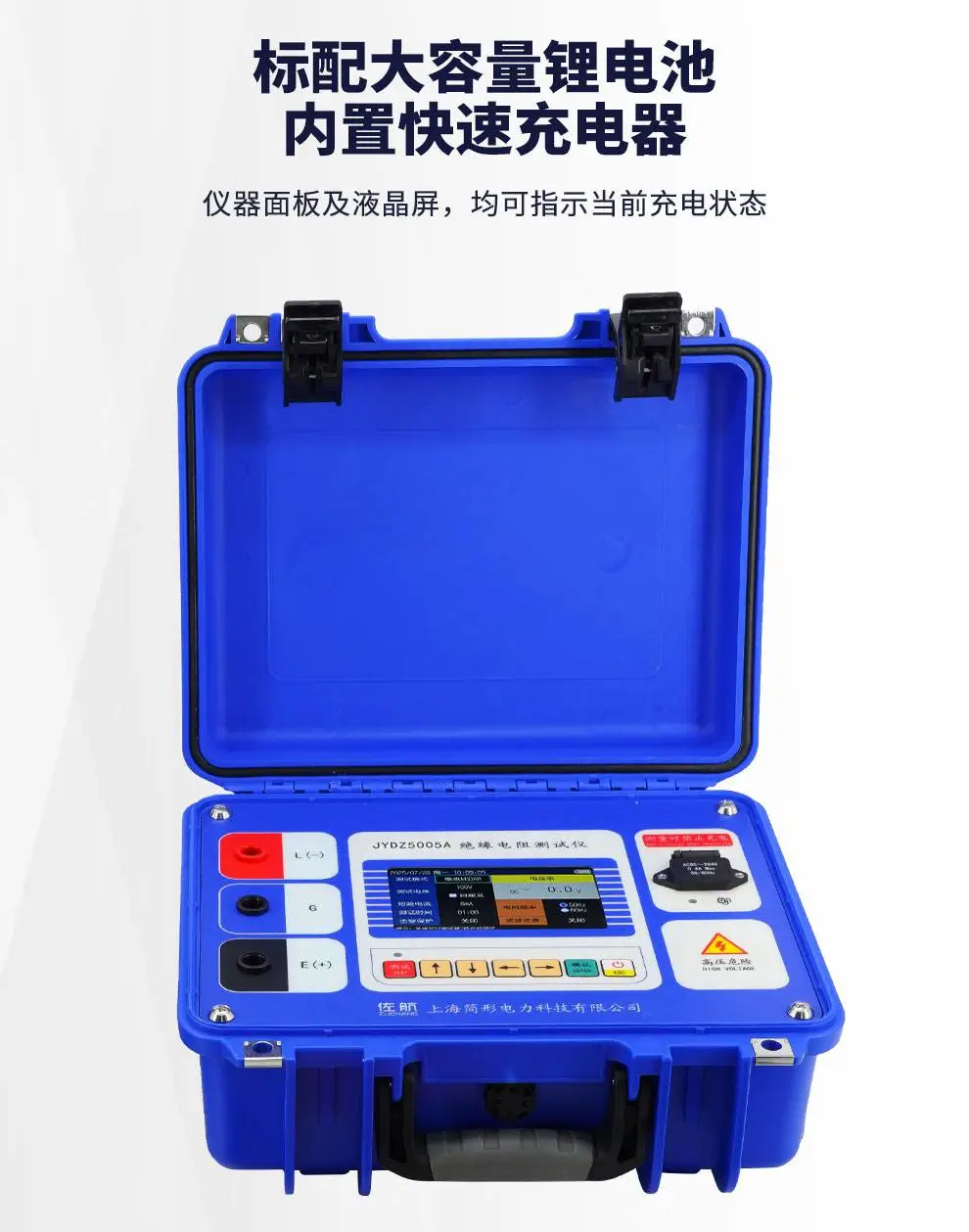

14. 标配大容量锂电池，并内置快速充电器；仪器面板及液晶屏均可指示当前充电状态；配备可更换电池的电池盒，用户可自行更换电池组。

技术参数
