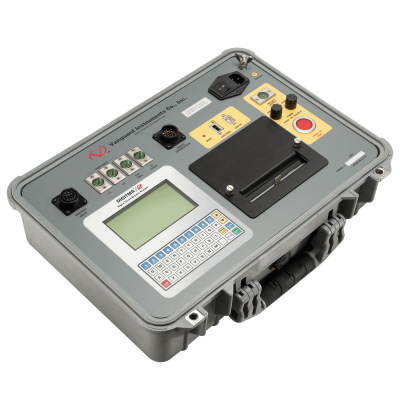

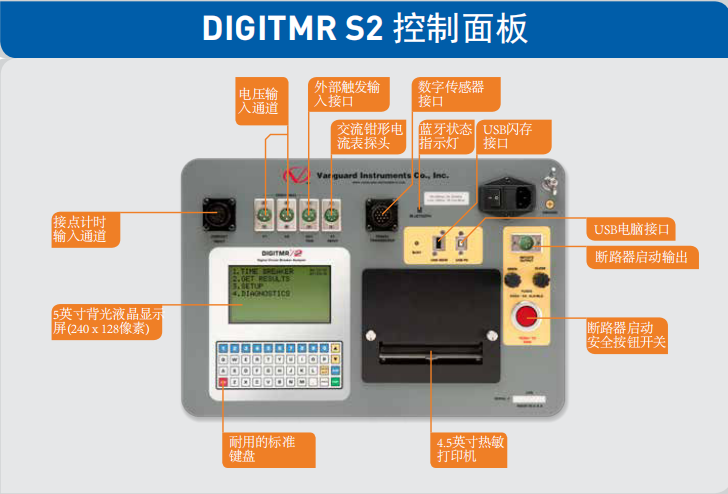

美国Vanguard DIGITMR S2数字式断路器测试仪产品概述

Vanguard DIGITMR S2是一台价格实惠
且操作简便的数字式断路器测试仪。
它即可手动操作，又可以外接电脑来
操控。通过测量动触头和静触头的时
间、行程、速度、超程和触头滑接，
它能进行完整的断路器性能测试。还
能够对所有断路器的操作过程（跳
闸、合闸、重合闸、自动跳闸、误合
闸等）进行时间和机械特性方面的分

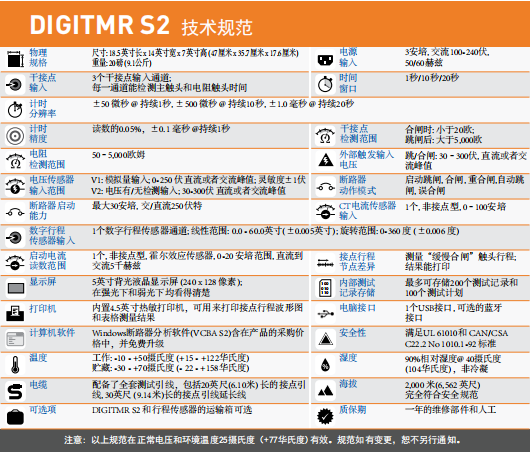

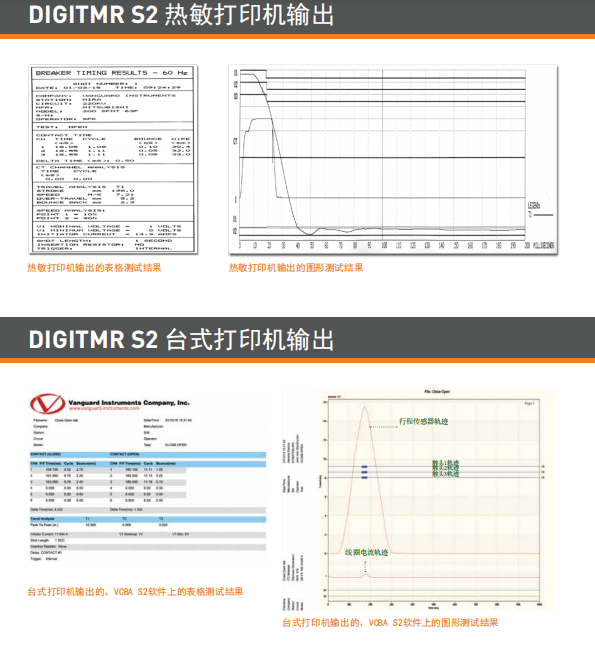

析。计时结果可以存储并显示在像素为
240 x 128的背光液晶显示屏上，也可以
在内置的4.5英寸热敏打印机上打印出来。

“在线”计时模式

除了传统的离线计时模式, DIGITMR
S2也提供一个可选的“在线”计时模
式。在这种模式下，DIGITMR S2在
断路器运行过程中来采集断路器的
跳/合闸时间、跳/合闸线圈电流“指
纹”，以及电源供电电压。跳/合闸
时间起始于跳/合闸线圈启动，到用
一个钳形交流电流表感应到断路器的
套管电流相应地启动断路器为止的一
个时间。
“在线”计时模式能够检测出一个断
路器很少或者几乎没有什么故障停机
的运行状况。在这种模式下，断路器
***（脱扣）跳闸动作的时间可以捕
捉到。当一个断路器投入运行很长时
间并且一值处于合闸位置时，由于机
械的粘性原因，断路器之后的***
（脱扣）跳闸时间可能会长一些。“
在线”模式在诸如此类的情况下是非
常有用的，因为传统的断路器计时器
没法检测这种状况，当他们检测出的
***个跳闸时间之前，长期处于合闸
状态的断路器其实已经动作过好几次
了。

自我诊断能力

DIGITMR S2能够对它内部的电子
元器件进行自我诊断。诊断可以用
来核查触头电缆的连接情况，和测
试行程传感器的电子元器件好坏情
况。

跳/合闸线圈电流监测

一个内置的霍尔传感器记录跳/合闸
线圈电流的幅值和持续时间。断路
器动作线圈的波形（相当于线圈性
能的“指纹”或者“电流轮廓”）
，能用作分析断路器性能的诊断工
具。

电压监测输入

一个模拟量输入通道V1，致力于监
测直流电源电压或者线圈电压(0-255
伏特, 直流或者交流峰值)。另一个
电压输入通道V2, 致力于监测电压的
有/无状态（表示断路器辅助开关的
存在与否），是用来监测一种A/B型
开关的状态。

内部测试记录和测试计划存储

DIGITMR S2能在内置闪存上存储多达200
个测试记录和100个测试计划可达200个。
通常一个测试计划包含所有断路器的性能
参数（行程、速度、和触头计时，等等）
。当进行测试时，通过实际的测试数据与
存储的测试计划进行对比，产生一个“通
过/失败”的测试报告。
测试计划是用一个配套的、基于Windows
系统的断路器分析应用软件生成的，它
可以通过USB接口或蓝牙接口（可选项）
，或通过一个外接的USB闪存，上传到
DIGITMR S2仪器中。
这个外接的USB闪存可以存储多达999个
测试记录和999个测试计划。

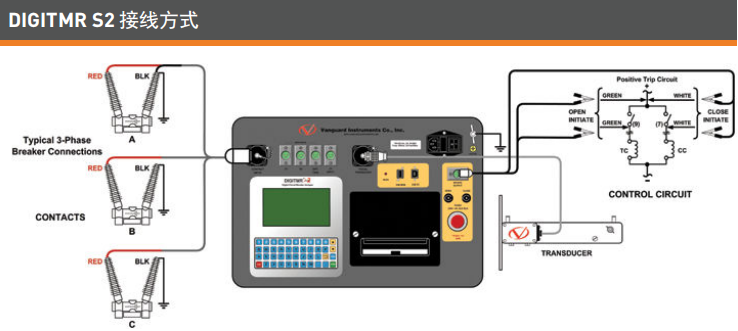

接点计时输入

干接点计时通道, 用于断路器触头的运动
计时。每一接点计时通道能够测出主触
头和辅助电阻触头的运动时间，计时结
果以毫秒或者周波方式显示。DIGITMR
S2有3个接点计时通道可用。

断路器行程和速度

有一个数字传感器输入通道，是用来测
量断路器触头的行程、速度、超程和弹
跳。使用这个行程传感器, 测试前既不
需校验也不需设置。它有一个特殊的性
能，是用于断路器的“缓合”测试并能
得到测试报告。还有一个可选的电阻型
传感器适配器，可以用来与一些电阻型
传感器进行对接。

电流互感器输入

有一个非接点式的交流电流传感器，是用
于“在线”计时模式下进行断路器在线电
流的监测。

断路器启动特性

DIGITMR S2内置了一个固态启动装置，
用于操作断路器，操作模式包括跳闸、
合闸、重合闸、自动跳闸和误合闸。多
重操作，象重合闸、自动跳闸和误合
闸，可以通过一个可编程的延时计时器
或一个特定的开关接点状态来发起。断
路器线圈电流的幅值和波形，能被记录
下来并在热敏打印机上打印出来。
