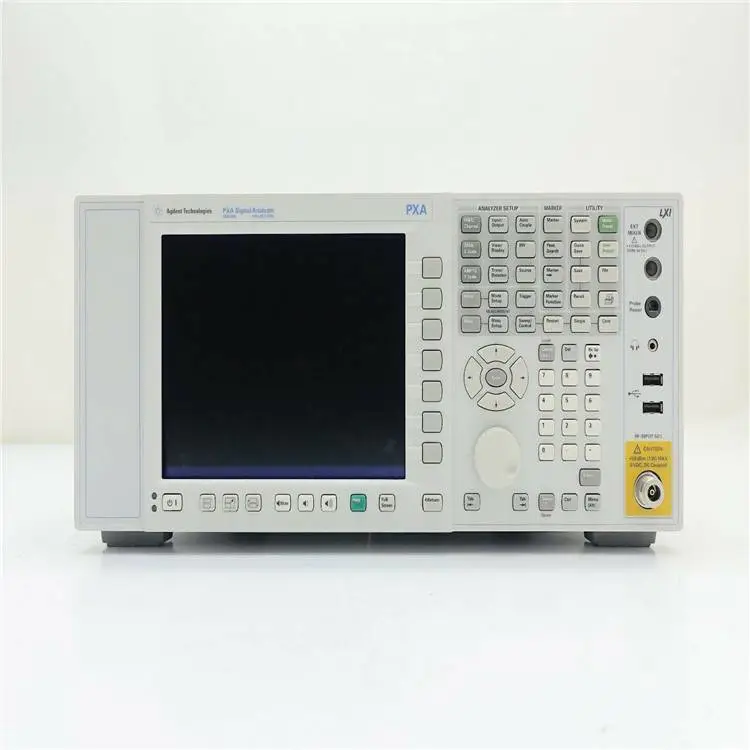

N9030A 是 Agilent 的 3、6、8、13、26、43、44 或 50 GHz 信号分析仪。工程师使用信号分析仪来结合频谱和矢量信号分析仪的功能

特征：

功能性

• 3 Hz 至 3.6、8.4、13.6、26.5、43、44 或 50 GHz；高达 50 GHz 的内部前置放大器选项

• 10 MHz（标准）、25、40 或 140 MHz 分析带宽

• 通过外部混频将频率扩展到 325 GHz 及以上

表现

• ±0.19 dB 幅度精度

• +22 dBm 三阶截距 (TOI)

• -172 dBm 显示平均噪声电平 (DANL)，带前置放大器和本底噪声扩展

• -83 dB（-88 dB 标称） W-CDMA ACLR 动态范围（开启噪声校正）

测量应用程序和软件

• PXA 支持超过 25 种测量应用，包括蜂窝通信、无线连接、数字视频和通用。

• 对 70 多种信号格式进行***分析；软件在 PXA 内运行。

• MATLAB 数据分析软件，用于通用数据分析、可视化和测量自动化。

• 标配 Agilent PowerSuite 一键式功率测量

自动化与通讯接口

• 符合 LXI C 类标准、SCPI 和 IVI-COM

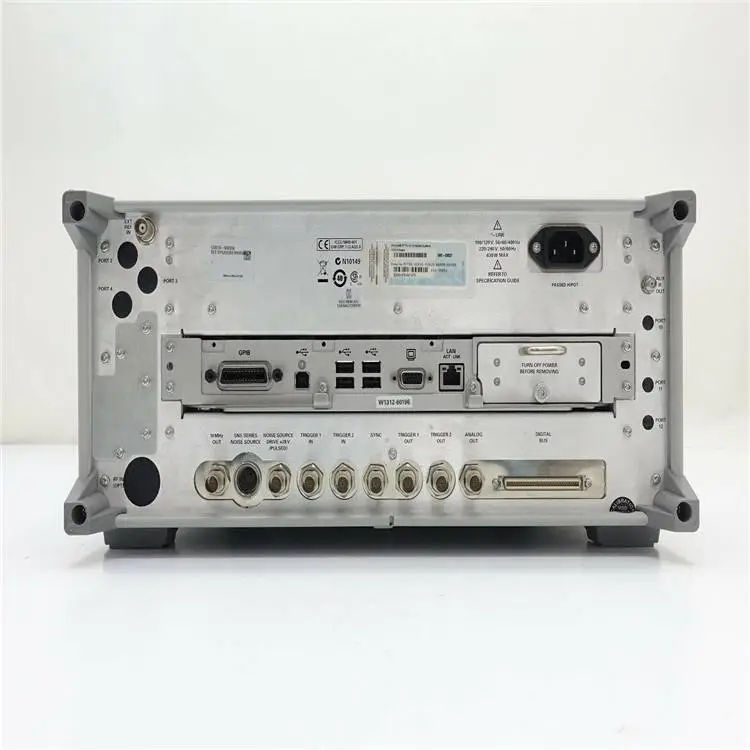

• USB 2.0、1000Base-T LAN、GPIB

• 编程与 PSA、8566/68、856x 等的远程语言兼容性

• 通用 X 系列用户界面/Open Windows? XP操作系统

PXA 信号分析仪是 X 系列中性能的成员，是当前性能信号分析仪的进化替代品。它提供高达 50 GHz 的频率覆盖，并通过可选的测量功能和硬件可扩展性确保当前和未来的灵活性。通过与安捷伦或第三方谐波混频器进行外部混频，PXA 可以测量 325 GHz 及以上的信号。PXA 的***性能、灵活性、功能和可扩展性使您能够处理航空航天、***、商业通信等领域的苛刻应用。此外，PXA 包括广泛的远程语言兼容性功能，可以更轻松地替换现有的安捷伦性能频谱分析仪。

凭借 PXA 的性能和灵活性，您将有能力创建进的原创设计。通过 PXA 广泛的测量应用程序和解调功能（例如 Keysight 89600 VSA 软件和 MATLAB）解开复杂信号。添加实时频谱分析仪功能是新的和现有的 PXA 的可升级选项，使您能够以非常低的电平查看、捕获和了解短暂的、近距离的信号。

PXA 非常适合航空航天和***以及商业无线通信中的高性能研发应用。PXA 分析更宽带宽的信号，降低测量不确定性，并通过本底噪声扩展揭示以前隐藏的信号。

NFE 技术显着提高了 PXA 准确测量接近理论“kTB”本底噪声的低电平信号的能力。NFE 可将测量噪声降低多达 10 dB 甚至更多。随着平均化的增加，PXA 的有效本底噪声可以扩展多达 10 dB，因为 90% 或更多的贡献噪声功率是可预测的，这意味着可以在正常测量期间对其进行测量、校准和消除。

即使在信号分析的***情况下，您的高性能分析仪也应该为任何事情做好准备。这就是为什么我们提供实时频谱分析作为新的和现有 PXA 的可升级选项。凭借实时频谱分析仪功能，PXA 提供最宽的分析带宽和动态范围，以确保的截获概率 (POI)。为了对复杂信号进行更深入的分析和全面表征，还可以为实时 PXA 配备 Keysight 89600 VSA 软件。查看、捕捉和理解最难以捉摸的信号——已知的或未知的。

• 以 *** POI 检测信号，持续时间短至 3.57 ?s

• 以高达 50 GHz 的频率范围，以 160 MHz 的实时带宽扫描宽广的频谱范围

• 在无杂散动态范围高达 75 dB 的大信号中查看小信号

每个 PXA 还包括 I/Q 分析仪功能和 Keysight PowerSuite。它允许在可用分析带宽上查看复杂调制信号的幅度、相位或 I/Q 行为。PowerSuite 提供丰富的一键式、基于标准的功率测量，例如 TOI、谐波失真和突发功率。
