led调光灯管1200w集中调光-郎特照明

 这是一款大功率调光灯管,基本结构是,led调光灯管+大功率驱动1200w+调光开关,进行多只led灯管66只统一调光.只需要一个开关调光.不同于普通几只灯管调光.主要目的是减少调光器,提高安全性.

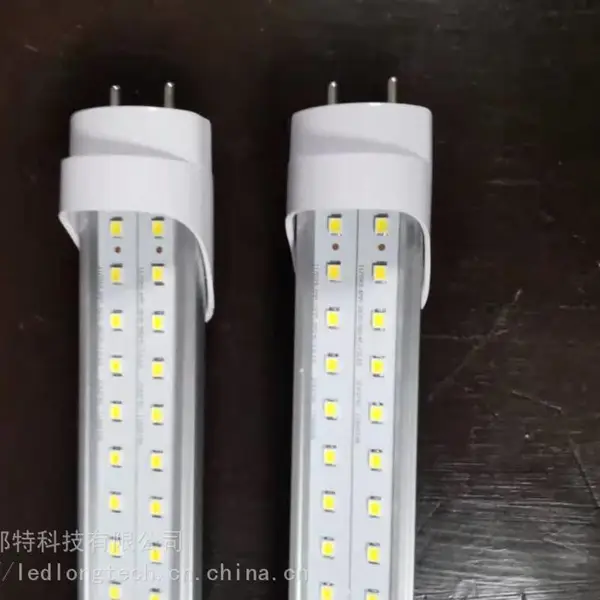

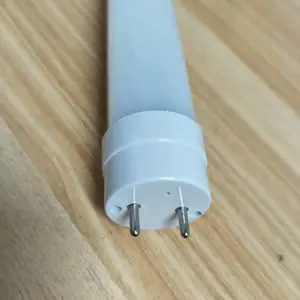

一/led调光灯管规格参数

灯具功率】      18W

【光通量】          1800m±10%

【支架尺寸】       1250mm*26mm*28mm

【灯珠】              120pcs

【灯珠类型】       SMD2835

【外壳材质】       PC+铝材

【功率因数】       >0.91

【显色指数】       >80

【光效】            100lm/W

【输入电压】       AC85-265V

【灯头规格】       T8-G13

【工作频率】       50-60Hz

【外管类型】       雾面/透明

【色温范围】       暖白:3000-3500K/正白:4000-4500K/冷白:6000-7000K

二/调光灯管驱动

1/采用可控硅调光灯管

输入电压 180-240V

输入频率 50/60 Hz

输出电压   12V    24V    36V

输出电流  2.08A  1.04A  0.69A

调光方式可控硅前沿（可订做后沿调光）

输出功率25W

尺寸155*54*20mm

  可控硅调光器广泛应用于各种电子设备和电子产品中，多起可控整流、变频、调压、无触点开关等作用。在空调机、电冰箱、洗衣机等家用电器，照相机、组合音响、声光电路、定时控制器，还有机电工业等多个方面都大量使用了可控硅器件。可控硅具有体积小、耐压高，容量大，功能强，小功率控制大功率，功率成多倍放大;反应极快.

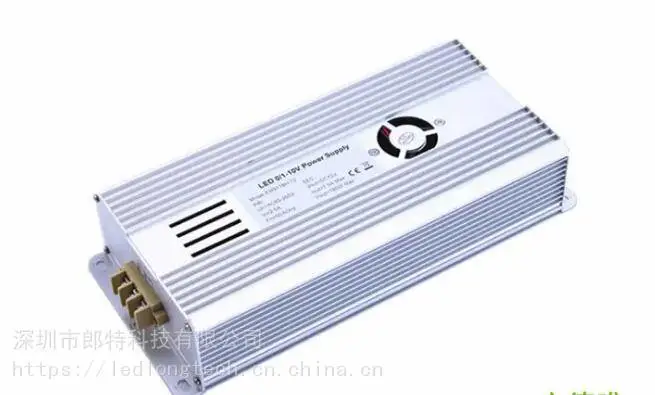

2/采用恒压调光灯管

输入电压 100-265VAC

输入频率50/60 Hz

功率因素≥0.95

输出电压    12V    24V    36V    48V

输出电流    8.34A  4.17A  2.78A   2.09A

输出功率 1200W

调光方式三合一 （0/1-10VDC、电阻、10V PWM）

尺寸230*70*43mm

防水等级  IP66

输入线材:VDE H03VV-F 3G×1.0mm2  棕L、蓝 N、黄绿G  (200mm) 一组

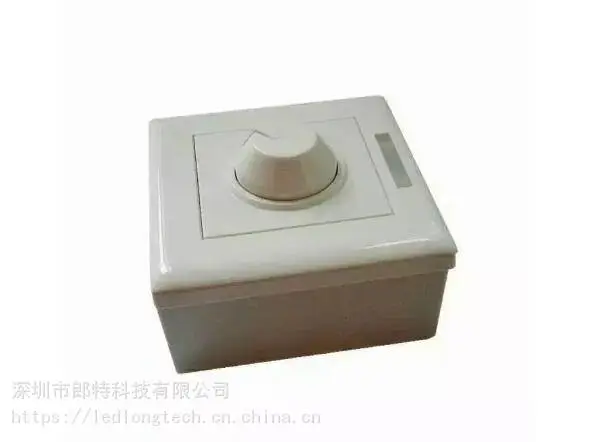

三/调光开关介绍

 1.可控硅开关是使用电信号控制光亮度的开关，可以通过可控硅调光器来调节光的明暗度。现在的可控硅调光LED电源技术也发展的非常好，是LED产品发展的一项重要技术，LED产品在家用电器中的市场越来越广，这都是由于可控硅的各种优势。

 2.调光的本质应该是调整光源的工作电流，但是反映在调整电路的功能上是在调节光源器件的工作电压。加载给灯的电压低了，输入到器件中的工作电流就会减小，从而器件发出的光功率也减小。

 3.数字调光又称PWM调光，通过PWM波开启和关闭LED来改变正向电流的导通时间，以达到亮度调节的效果。该方法基于人眼对亮度闪烁不够敏感的特性，使负载LED时亮时暗。如果亮暗的频率超过100Hz，人眼看到的就是平均亮度，而不是LED在闪烁。

四/案列介绍

 用于广州调光灯管,前期采用可控硅调光,需要配备许多调光面板开关,每次调光麻烦.通过深圳郎特照明设计,改用1200w驱动集中调光,只需要一个面板灯开关,达到客户要求.
