简介

电捕焦油器采用结构形式有同心圆式、管式和蜂窝式等三种。无论哪种结构，其工作原理，即在金属导线与金属管壁〔或极板〕间施加高压直流电，以维持足以使气体产生电离的电场，使阴阳极之间形成电晕区  。

理论依据

按电场理论，正离子吸附于带负电的电晕极，负离子吸附于带正电的沉淀极；所有被电离的正负离子均充满电晕极与沉淀极之间的整个空间。当含焦油雾滴等杂质的煤气通过该电场时，吸附了负离子和电子的杂质在电场库伦力的作用下，移动到沉淀极后释放出所带电荷，并吸附于沉淀极上，从而达到净化气体的目的，通常称为荷电现象。当吸附于沉淀极上的杂质量增加到大于其附着力时，会自动向下流趟，从电捕焦油器底部排出，净气体则从电捕焦油器上部离开并进入下道工序

工作机理

气体的放电过程 ： 在通常情况下气体是不导电的，但在高压电场的作用下气体内部的电子便会获得足够的能量成为自由电子而导电，被称为自发性电离现象。气体的自发性电离是建立在非均匀性电场中。在均匀性电场中，随着电压的增加，只要其间任何一点发生电离，两极间将立即充满带电离子，整个空间的气体被击穿。此时电流急剧增加而形成火花放电。而在非均匀性电场中，电场强度则随两极间的距离增大而迅速下降。

工业中的选择 ：

根据供电极性的不同，电晕有阴电晕和阳电晕之分。在工业生产中，大多采用阴电晕，因为在相同的条件下，阴电晕可以获得比阳电晕高的电流，而且其闪络电压也远比阳电晕放电要高。

影响电捕性能的主要因素：

由于影响电捕焦油器操作性能的因素很多，选型时请告知粉尘与雾滴的密度、粘度、比电阻、气体温度、压力、湿度、流速与杂浓度等。

焦炉煤气中氧分析成套系统技术说明

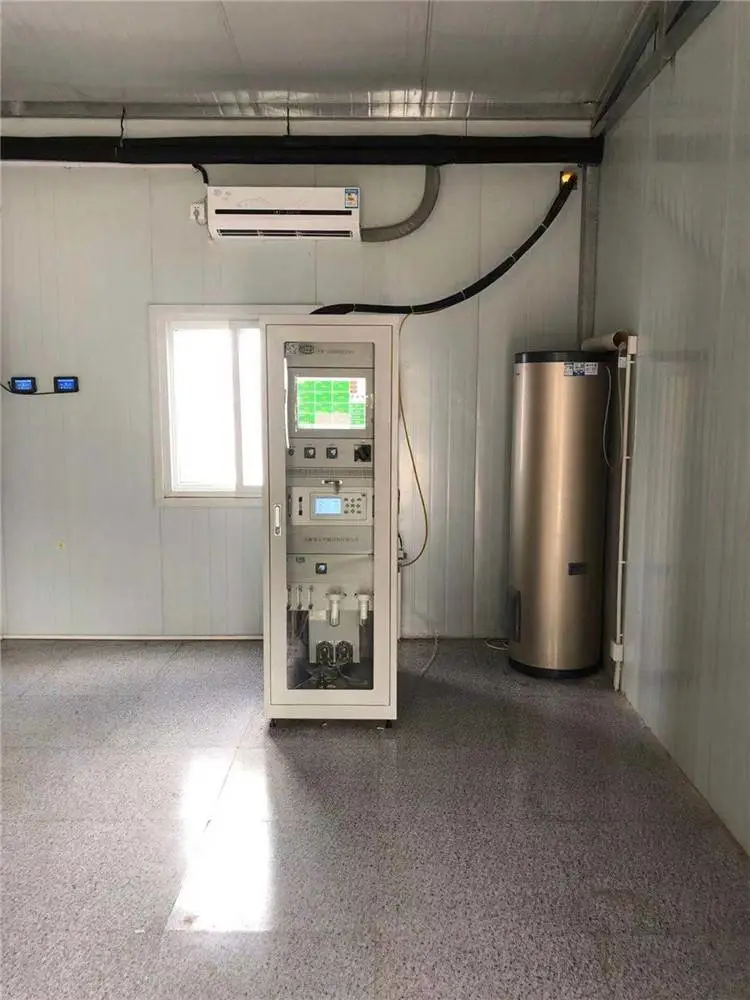

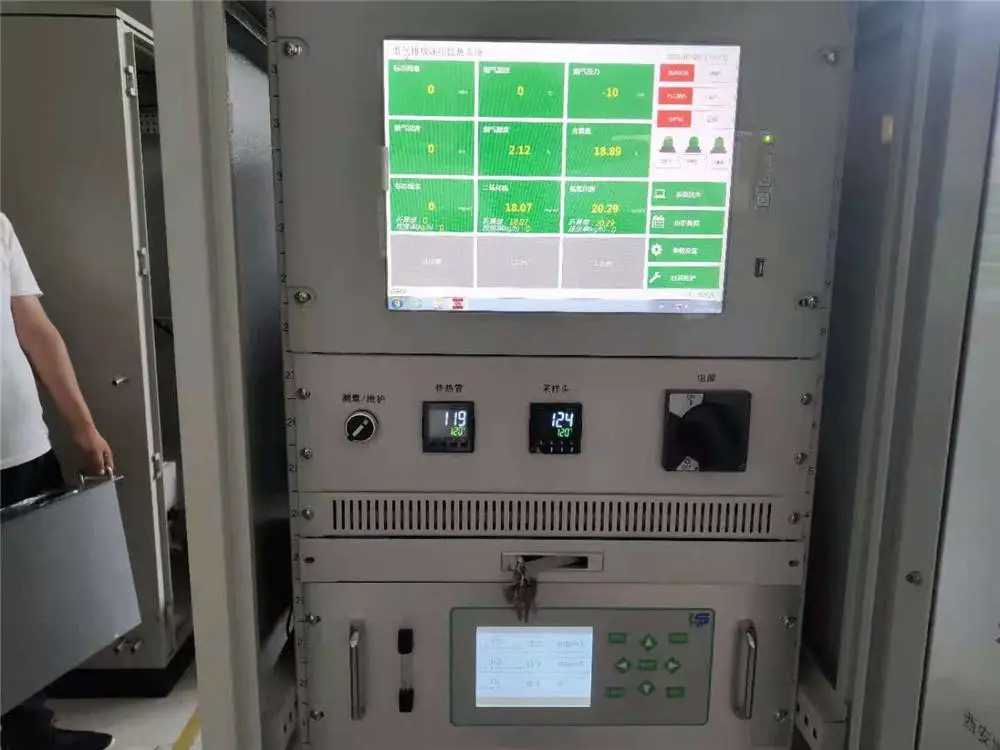

PUE-1000型煤气分析成套系统是应用于焦炉煤气气体中氧气分析的专用在线分析系统。该系统技术***，测量准确，反应速度快，能长期连续分析被测气体，采用自动除水干燥控制，具有结构合理，运行***，自动化程度高，维护量少，保护功能强等特点。

分析仪器：

PUE-1000型成套系统所用分析仪器为西安博纯公司引进国外技术制造的气体分析仪，该仪器测量***，性能可靠，性价比高。

PUE-101型氧分析仪采用进口日本费加罗原装电化学传感器，连续测量的工业固定式现场安装仪器，能连续自动检测流程气样中待测组份氧气的体积浓度含量。

仪器特点

独特的传感器设计，***恒温控制，响应快，线性好，稳定性高

薄膜按键操作（零点、满度、线性校准、参数设置等），操作灵活方便

重要工作电源自诊断功能

仪器部件单元化，维护、检修方便

报警输出（上、下限极值报警）

标准信号隔离输出4—20mA

铸铝合金机箱

部件单元化，维护、检修方便

主要技术性能

零点漂移：≤±1%FS/7d

量程漂移：≤±1%FS/7d

线性误差：≤±1%FS

测量范围：0-5%

重复性误差：Cv≤±1%

输出波动：≤±1%FS

响应时间： T90≤10s

输出信号： 4～20mA   500Ω

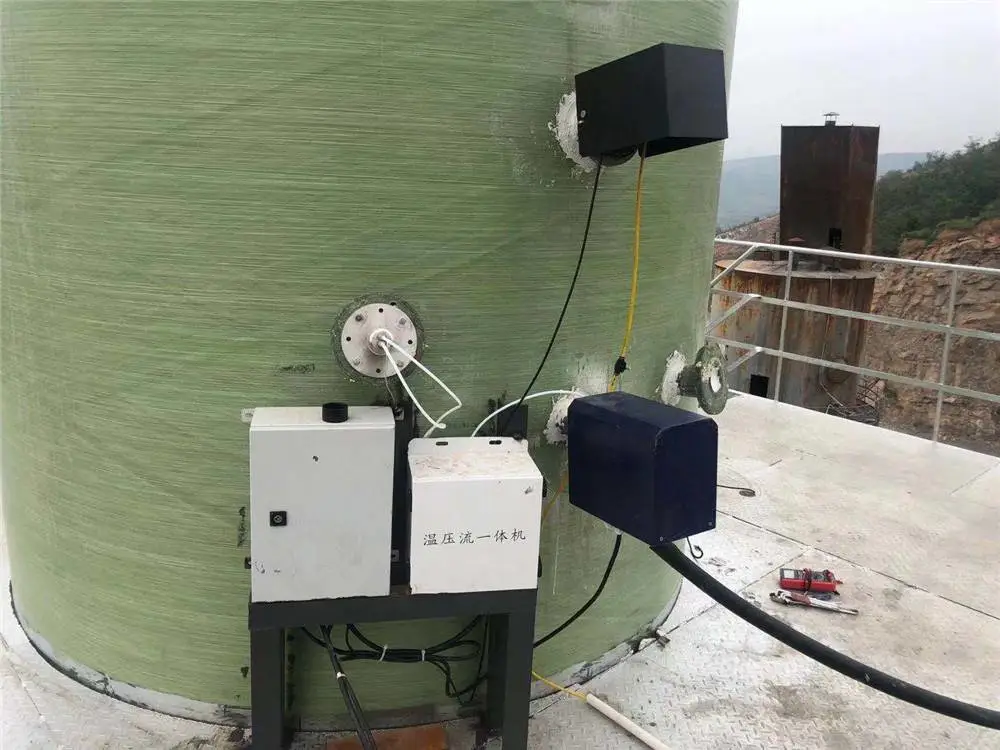

取样探头：

PUE-1000型成套系统所用取样探头是荣获国家***的新产品。该探头为引进艾默森公司***技术结合本行业的实际工况条件和多年的实践经验而研制的各种含有焦油杂质煤气的专用取样探头，探头核心部分为原装进口材料。

过滤精度：≧40um

过滤粉尘能力：≦2000mg/Nm3

过滤焦油杂质效率：达到98%以上

由于过滤精度高，效果好，系统内只需两级过滤就能达到仪器分析要求，从而维护量小，响应时间短。（这一点其他厂家很难做到，其他厂家一般采用多级过滤，增加了气阻和气路流程，从而增加了系统故障环节和滞后时间）。

取样探头是博纯公司针对煤气中含有焦油、苯和萘而设计的，是博纯公司的***技术，煤气经过冷却塔或电捕焦油器以后，95%以上的萘和焦油已被吸收，在取样点处，煤气中含有微量的萘和焦油，只需做进一步处理便可达到分析仪的分析要求。

煤气进入取样探头，经过探头内部（***级）初级分离过滤处理，目的是过滤煤气中颗粒型杂质；在分离过滤器的上部就是涡旋冷凝器，温度一般控制在10～15℃，样品煤气进入涡旋冷凝器中，煤气瞬间迅速冷却，煤气中以气态存在的萘和焦油得到改变，在涡旋冷凝器内变为固态，以有机物存在涡旋冷凝器内，剩余气态煤气继续进入下一道过滤环节，在取样探头的***一道过滤精度为40目，***过滤掉从涡旋冷凝器里漏掉有机物质。经过PLC设定的取样时间完成后，自动执行高压蒸汽对探头进行反吹，这时在取样探头内存在的有机物质，经过反吹的高压蒸汽加热后，有机物质（固态）改变成气态，顺反吹蒸汽返回到煤气管道，***解决管道堵塞和分析仪污染的等问题，反吹时间完成后自动切换到取样分析状态，并且根据煤气中杂质含量的量大或量少，通过系统的触摸屏随时随意对取样和反吹时间进行修改，系统自动化程度高，维护周期长，维护费用低等优点。这样焦油和萘就得到了解决。
