产品介绍

RT时间继电器是指当施加或去除控制信号后，经过整定时间，其输出转换为动作或释放状态的一种继电器，是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。

常用于用于电动机、变压器、输电线路过载、短路保护或各种自动控制装置中。

延时模式和延时时间均可自行设定。

R表示继电器Relay，T表示时间Time。

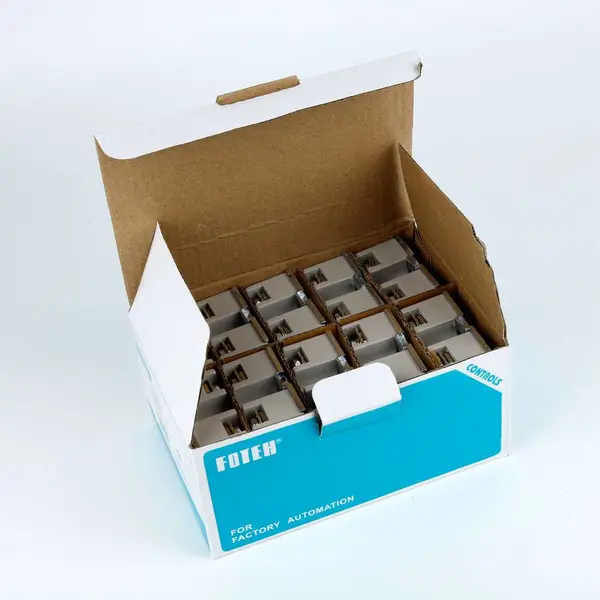

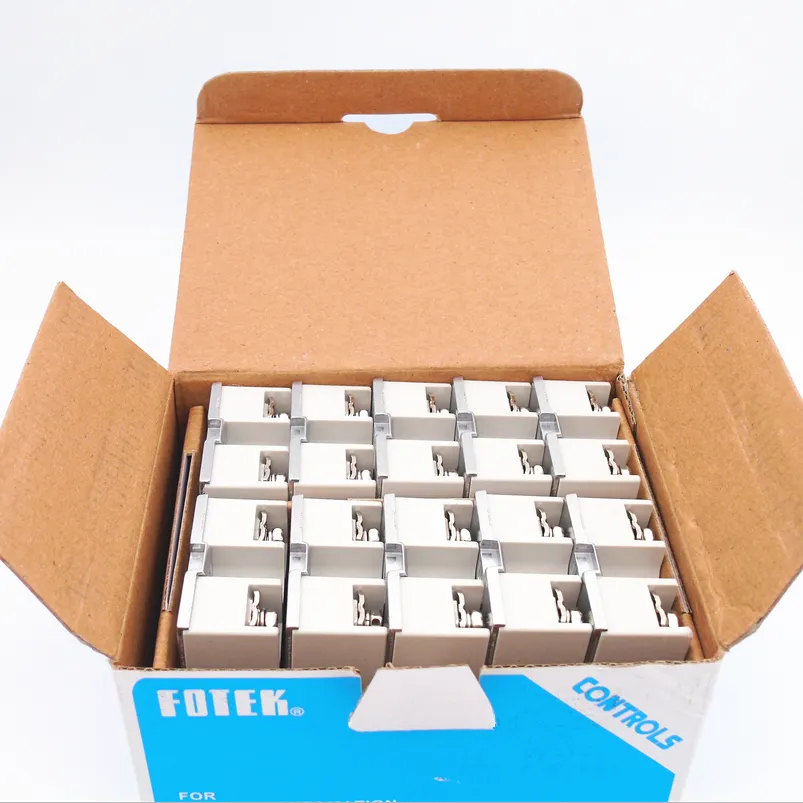

产品展示

RT时间继电器电气参数及性能

辅助电源：100~240VAC[1]（45~65Hz）或90~370VDC，交直流通用，且接线不用区分正负极；

额定电压：220VDC、125VDC、110VDC、220VAC、110VAC；

动作电压[2]：≤55%不动作，≥65%且≤120动作，55%~65%不做要求；默认60%动作；

电压测量精度：DC1.5%，AC2.5%；

额定功率：≤2.4W；

时间整定范围：00.01~99.99S；

整定时间精度：20mS；

整定时间重复性：20mS；

输出继电器接点容量：常开（NO）***/250VAC；常闭（NC）3A/250VAC；

EMC等级：四级；

绝缘电阻：输入、输出之间≥500MΩ，输入或输出与外壳之间≥500MΩ；

介质耐压：交流输入对地2500VAC/1min，漏电流≤5mA；

[1]. 允许电压波动范围：-15%~+10%。

[2]. 据GB/T 18908.1-2002《工业用时间继电器》3.2.1.1 额定电压。

时间继电器使用环境

存储环境：-40~85℃，≤95%RH无凝露；

使用环境：-40~70℃，≤85%RH无凝露；

海    拔：≤4500M；

安装方式：DIN35导轨；

盐雾等级：≥96H；

阻燃等级：UL94-V0；

其中通电延时型时间继电器动作过程是：线圈不通电时，线圈的衔铁释放压住动作杠杆，延时和瞬时触点不动作；当线圈得电吸合后，衔铁被吸合，衔铁上的压板首先将瞬时触点按下，触点动作发出瞬时信号。这是因为衔铁吸合动作杠杆不受压力，在助力弹簧作用下慢慢动作（也就是延时），动作到达位置杠杆上的压板按动延时触点，触点动作发出延时信号，直至线圈无电释放，动作结束。
