美国MEGGER INGVAR 5000A一次电流注入测试系统代理

美国MEGGER INGVAR 便携式5000A一次电流注入测试系统由爱仪器仪表网专业代理，INGVAR是进的一次电流注入测试系统，简化所有类型的开关装置测试、CT测试，接地网，断路器测试等。现在热卖中，如需购买，可通过的客服热线联系我们!

美国MEGGER INGVAR便携式5000A一次电流注入测试系统产品描述
这款强大的一次侧注入测试系统是为检测继电保护设备和断路器而设计的，它也可用于检测电流变压器的
变比以及其他要求大电流的场合。

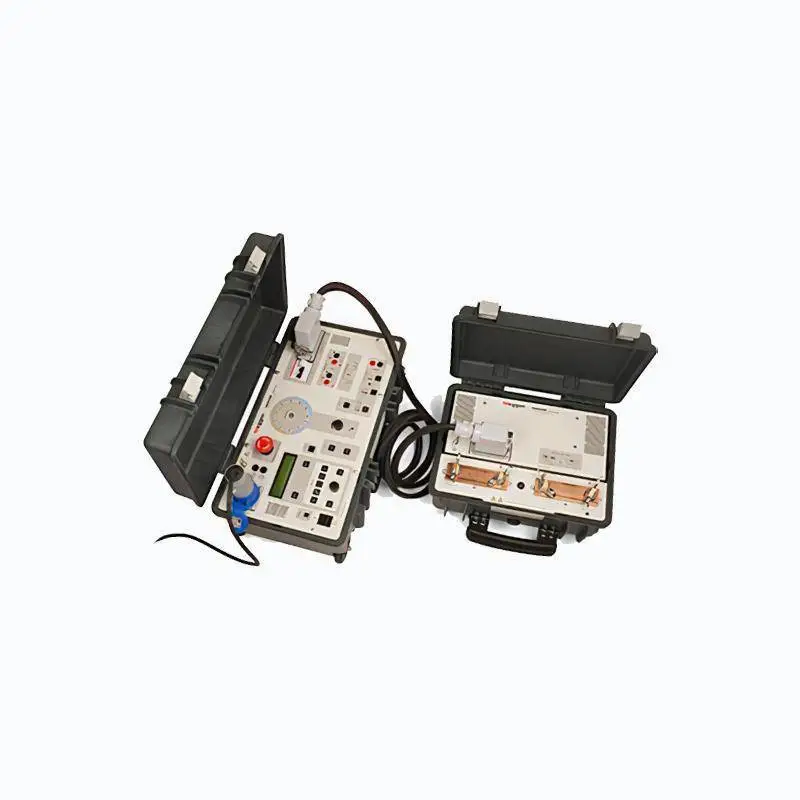

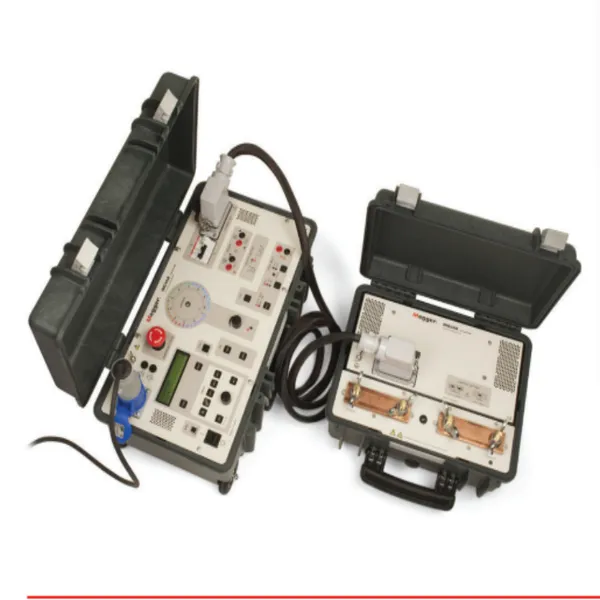

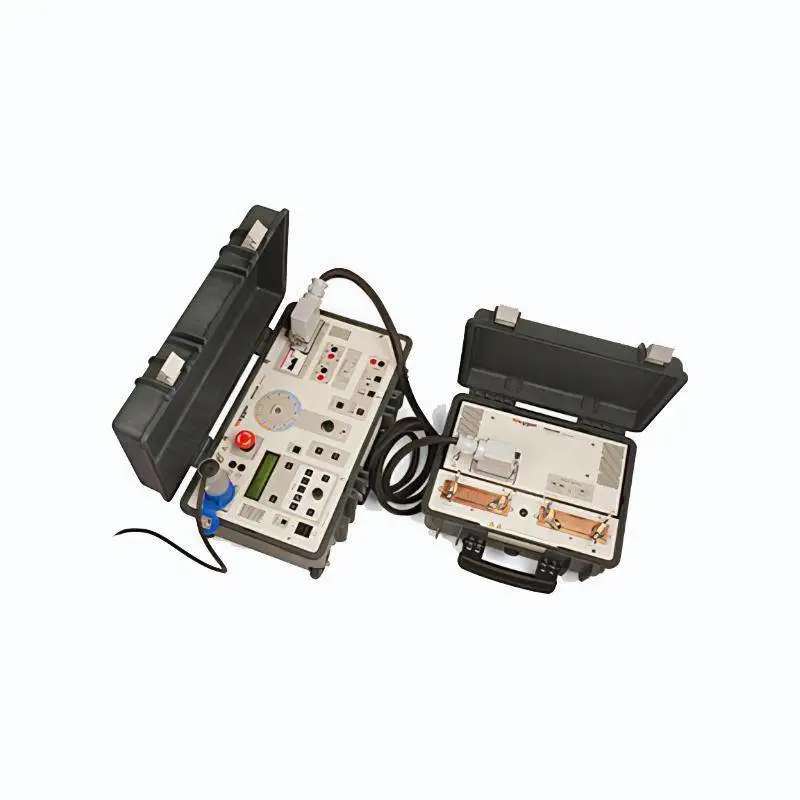

系统包含一个控制单元和一个电流单元，两部分都可便携，INGVAR可以快速连接组装。
控制单元有许多***的功能——比如强大的测试部分可以显示变比、时间、电压和电流。***个测量通道可以测试额外的电压和电流。可以计算电流变压器的变比、阻抗、功率、功率因素以及相位角并将其显示。电流和电压可以以标幺值来表示，快速保持功能在输入达到停止值，也就是被测物体中断了电流注入时将短暂的数字显示的读数冻结。

INGVAR应用
一次电流注入测试和断路器测试
这些测试要求大电流和测量短时间内的电流。INGVAR可以满足这些要求。测量低电压断路器时不需要额外的连接。测试在断路器主要触点打开，中断电流时停止。输出电流初始化与交流过零点同步，确保可靠性和减少直流漂移。
测试电流变压器
对于变比测试，一次侧电流或二次侧电流或匝数比可以同时显示。由于变比直接以额定值显示（比如1000/5），因此不需要额外的计算。二次侧回路的负载可以以VA检测和显示。
极性测试
电流相位差和输出极性可清楚地显示出来
热运行
INGVAR是执行热运行的理想设备。电流可以连续地通过可编程的时间段输出。可通过分钟和小时显示的时间，拥有长时间测试的能力。
自动重合闸和分段隔离开关
INGVAR也可以测试有自动重合闸功能的继电器。可测量操作限值，分段时间，总时间和停止前的操作次数。在测试分段隔离开关时，重合闸顺序可以编程设
定。
测试安全接地设备的完整性

一种测试接地网的方式就是在参考地和被测地之间注入电流，测量电压降和接地网通过的电流。

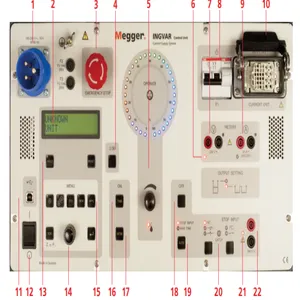

功能和优点

1. 电源接口，3脚CEE接口（16A）
2. 显示。可以显示时间、输出电流、电压、电流表2的电流和相位角。你可以通过下拉菜单观察Z、P、Q、R、X、S、功率因数（cos φ）和I max这些参数
3. 紧急制动按钮
4. 电流减少按钮。在设置时将输出电流减少到1/30，在防止误跳闸和过热时非常有用
5. 电流调整旋钮
6. 指示灯。指示电流表2或电压表正在运行
7. 电压表输入。用于测量电压和其他参数
8. 电流输出的小型断路器。中断输出电流，也可手动激活来安全的中断负载
9. 电流表2输入。用来测试外部电路的电流（比如电流变压器的二次绕组）
10. 多功能接口连接控制单元和电流单元
11. USB口，B型
12. 开/关
13. Hold功能，这个功能可以冻结显示器上的读数
14. 选择/设定旋钮。选择想要的菜单选项（在显示窗口显示），也可用于改变数值
15. 设定键。不熟悉INGVAR的用户可以使用预先设定的设置，提高效率，有经验的用户可以使用自己的基本设置电流表。用于设定主要的输出电流电流表。您可选择想要的量程或选择自动量程V/A表。在电压表和电流表2之间转换，也可用于选择想要的量程或自动量程系统。进行总体设置内存。用于存储或调用10个INGVAR内存单元的设定值。其中的一个单元有当INGVAR启动时的默认设定
应用。启用预设的测量模式：a)自动重合闸 b)分段隔离开关。INGVAR也可通过用户可选的脉冲和停止时间以产生脉冲序列
16. 注入。开始电流注入并计时
17. 短暂的注入。当按键按下时注入持续，当防止试样过热时很有用
18. 手动停止。注入过程和计时在这个按键按下时停止
19. 自动注入停止。在用户定义的时间到达或终止的条件满足时注入停止。二极管显示关闭的状态
20. 停止状态指示灯。指示停止状况成立
21. 状态指示灯。指示输入连接是否闭合或是否存在电压
22. 停止输入。用于冻结读数或停止注入电流。当试样中断电流或外部触头被激活或电压被施加或移除时被激活

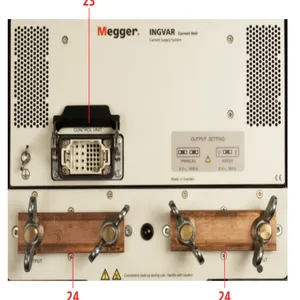

23. 多功能接口连接控制单元和电流单元

24. 电流母线用于串联或并联输出

HCP2000 — 大电流探头
大电流探头使得测试模制外壳断路器成为可能，而不需要拆下断路
器。大电流探头可以通过16到1500 A的跳闸电流。
电流变压器（CT）开关盒
INGVAR的电流变压器（CT）开关盒可用来辅助电流互感器测试。
电流互感器的二次绕组可以连接到CT开关盒的输入端，CT开关盒
的输出可接到INGVAR的电流表2端口。盒子上的开关可以用来选定
要测量的二次绕组。未被测量的二次绕组被短路。CT开关盒可以连
接5个绕组。
电缆组 (GA-12052) 2 x 5 m (16 ft)
电缆截面面积120 mm2 和100 mm 钳夹宽度

订购信息

类别	产品型号	产品名称	规格参数	数量
主产品	INGVAR BH-72490	-	-	1
包含配件	GA-12700	互联电缆	长度 3 米（10 英尺）	1
包含配件	GA-12051	电流电缆	长度 2 米（6.5 英尺），横截面积 120 平方毫米	2
包含配件	04-00087	电源电缆	长度 3 米（10 英尺）	1
包含配件	GA-00204	接地电缆	长度 5 米（16 英尺）	1
可选配件	AA-90165	大电流探头	型号 HCP2000	-
可选配件	BH-90130	电流互感器开关箱	-	-
可选配件	GA-12705	INGVAR 延长互联电缆	长度 5 米（16 英尺）	-
可选配件	GA-12710	INGVAR 延长互联电缆	长度 10 米（32 英尺）	-
可选多芯大电流电缆组（双绞线）	GA-12205	多芯大电流电缆组	横截面积 240 平方毫米（2×120 平方毫米），长度 2×0.5 米（1.6 英尺），阻抗 0.21 毫欧	-
可选多芯大电流电缆组（双绞线）	GA-12210	多芯大电流电缆组	横截面积 240 平方毫米（2×120 平方毫米），长度 2×1 米（3.3 英尺），阻抗 0.32 毫欧	-
可选多芯大电流电缆组（双绞线）	GA-12215	多芯大电流电缆组	横截面积 240 平方毫米（2×120 平方毫米），长度 2×1.5 米（4.9 英尺），阻抗 0.42 毫欧	-
可选多芯大电流电缆组（双绞线）	GA-12220	多芯大电流电缆组	横截面积 240 平方毫米（2×120 平方毫米），长度 2×2 米（6.6 英尺），阻抗 0.53 毫欧	-
可选多芯大电流电缆组（双绞线）	GA-12305	多芯大电流电缆组	横截面积 360 平方毫米（3×120 平方毫米），长度 2×0.5 米（1.6 英尺），阻抗 0.18 毫欧	-
可选多芯大电流电缆组（双绞线）	GA-12310	多芯大电流电缆组	横截面积 360 平方毫米（3×120 平方毫米），长度 2×1 米（3.3 英尺），阻抗 0.25 毫欧	-
可选多芯大电流电缆组（双绞线）	GA-12315	多芯大电流电缆组	横截面积 360 平方毫米（3×120 平方毫米），长度 2×1.5 米（4.9 英尺），阻抗 0.32 毫欧	-
可选多芯大电流电缆组（双绞线）	GA-12320	多芯大电流电缆组	横截面积 360 平方毫米（3×120 平方毫米），长度 2×2 米（6.6 英尺），阻抗 0.39 毫欧	-
可选电缆组	GA-12052	电缆组	长度 2×5 米（16 英尺），横截面积 120 平方毫米，重量 15.2 千克（33.5 磅），阻抗 2.2 毫欧	-

美国MEGGER INGVAR便携式5000A一次电流注入测试系统规格
INGVAR系统由一个控制单元和一个电流单元组成。

环境

类别	具体项目	规格详情
应用场合	使用环境	仪器可在中压变电站和工业环境下使用
温度	操作温度	0°C 到 +50°C（换算为华氏度为 +32°F 到 +122°F）
温度	储藏及运输温度	-25°C 到 +55°C（换算为华氏度为 -13°F 到 +127°F）
湿度	工作湿度	5% – 95% 相对湿度（RH），不凝结
海拔	操作海拔	低于 2000 米（m）
环境等级	污染等级	2 级

CE 标识
EMC 2004/108/EC
LVD 2006/95/EC
常规

类别	具体项目	规格详情
测试等级	电击防护等级	CAT I（类别 I）
瞬态过电压	额定瞬态过电压	2200 V
电源参数	电源电压	100 – 240 V AC，50/60 Hz
电源接口	电源插座标准	IEC 60309-1、IEC 60309-2，16 A

功率消耗 :

输入电压	输出电流	输入电流
240 V	2 kA	20 A
240 V	3.8 kA	45 A
120 V	2.5 kA	30 A
120 V	1 kA	12 A

其他参数

	具体项目	规格详情
保护功能	保护装置	输出变压器内置热切断装置；一次侧使用小型断路器进行保护
尺寸	控制单元	546 x 347 x 247 毫米（mm），换算为英寸为 21.5 英寸 × 13.7 英寸 × 9.7 英寸
尺寸	电流单元	410 x 340 x 205 毫米（mm），换算为英寸为 16.1 英寸 × 13.4 英寸 × 8 英寸
重量	控制单元	20 千克（kg），换算为磅为 44 磅（lbs）
重量	电流单元	20 千克（kg），换算为磅为 44 磅（lbs）
数据传输	接口类型	USB 接口，规格为 B 型母接口

显示

方式 LCD
可选语言英语、德语、法语、西班牙语、瑞典语

输出

并联输出，240 V电源电压

电流2)	最长持续时间	最小间隔时间1)	负载电压
700 A	连续	–	2.6 V
1000 A	30 分钟	5 分钟	2.5 V
2000 A	3 分钟	10 分钟	2.1 V
3000 A	1 分钟	12 分钟	1.8 V
5000 A	2 秒	3 分钟	1.2 V

串联输出，240 V电源电压
350 A	连续	–	5.3 V
500 A	20 分钟	15 分钟	5.1 V
1500 A	2 分钟	12 分钟	3.5 V

1) 重置热保护的时间
2) 输出电流×开路电压/输入电压
测量部分
安培表

设备 / 参数分类	具体项目	规格详情
通用测试方法	电流 / 电压测试方法	AC 50/60 Hz，DC RMS
通用误差范围	误差	量程的 1%±1 位
安培表 1	量程 - 串联低值	0 – 1.00 kA
	量程 - 串联高值	0 – 2.00 kA
	量程 - 并联低值	0 – 3.25 kA
	量程 - 并联高值	0 – 6.50 kA
	分辨率 - 0-999 A	1 A
	分辨率 - 1.00 – 6.50 kA	10 A
安培表 2	量程	0 – 2 A / 0 – 20 A
	电流	20 A (输入由熔丝保护)
电压表	测试方法	AC 50/60 Hz，DC RMS
	量程	0 – 0.2 V，0 – 2 V，0 – 20 V，0 – 200 V，自动量程
	误差	量程的 1%±1 位
	输入电阻 (Rin) - 0 – 200 V 量程	240 kΩ
	输入电阻 (Rin) - 其他量程	24 kΩ
	承受电压	2.5 kV
计时器	显示内容	秒、频率周期数或时分
	范围 - 时间	0.000 – 99999.9 s
	范围 - 周期数	0 – 9999 周期
	误差	±(1 位 + 0.01% 显示值)；在 INT 模式的终止状况下误差需额外加 1 ms
停止输入	输入电压	250 V AC / 275 V DC
相角	范围	0 – 359?
	分辨率	1?
	误差	±2? (电压电流读数超出选定量程的 10% 时)
电参数计算（Z、P、Q、R、X、S、功率因数 cos φ）	计算依据	结果用电压（U）、电流（I）和相角（φ）计算
电流（I max）	存储功能	存储≥100 ms 的电流
INT 等级	电流中断阈值选择	指示电流被中断的阀值可选为电流表 1 量程的 0.5% 或 2%（原文 “2” 后疑似漏 “%”，按常规参数补充）
