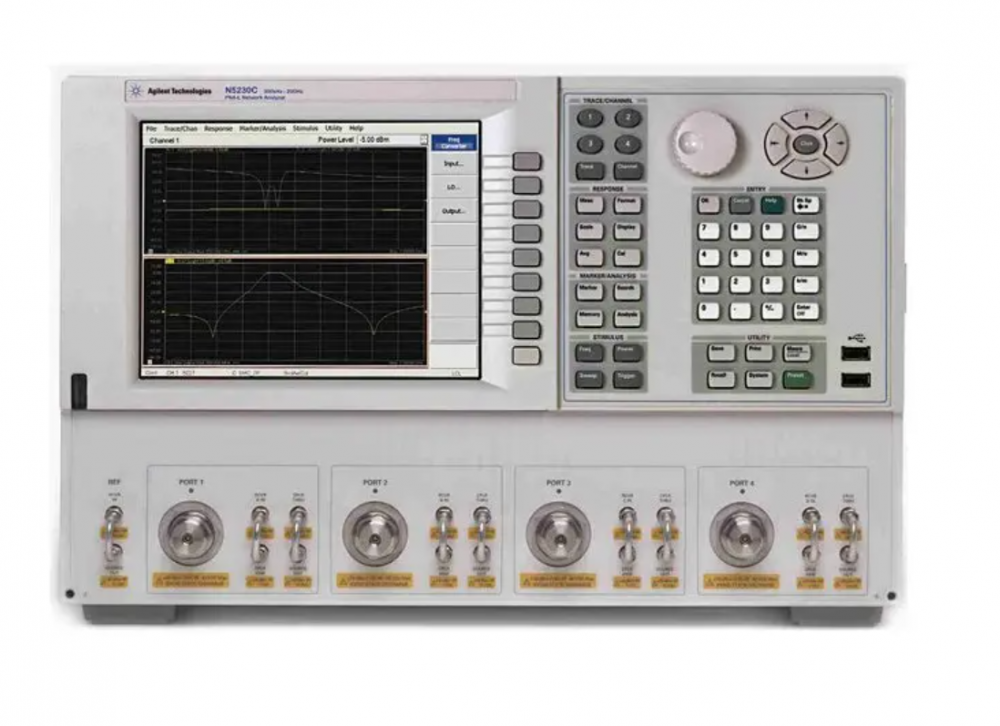

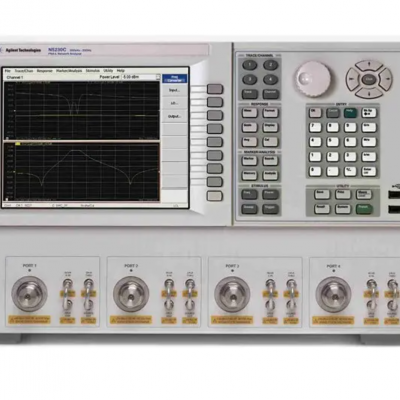

N5230C是Agilent公司面向研发和生产推出的一款PNA-L系列网络分析仪。

主要特征和技术指标

1）108dB的动态范围

2）应用混频器测试、谐波测试、互调失真(IMD)测试、射频脉冲测试、天线测试、毫米波器件测试、噪声系数测试、非线性测试等，也能支持无源器件、有源器件、半导体裸片器件、平衡/差分器件测量和多端口器件测试。

产品特性

 300 kHz至6/13.5/20 GHz和10 MHz至20/40/50 GHz
 这也使容易分化的环境信号从设备排放
 可用于不断寻找和测量信号的频率扫描
108 dB 的动态范围和 0.006 dB 的迹线噪声
允许研发工程师评估的电磁干扰（EMI）
支持 TRL/LRM 校准，提供晶圆、夹具和波导测量
2 - 或4 - 与港口两个内置的来源
110 db系统和接收机的动态范围122 db，32001点
32个通道0.006 db有效值（选项22倍）

选件与附件

OPT：020、025
  频率： 300KHz-6GHz
 端口数： 2
 连接器类型： （阳头）：3.5mm
 OPT：120、125
 频率： 300KHz-13.5GHz
 端口数： 2
 连接器类型： （阳头）：3.5mm
 OPT：220、225
 频率： 10MHz-20GHz
 端口数： 2
 连接器类型： （阳头）：3.5mm
 OPT：240、245
 频率： 300KHz-20GHz
 端口数： 4
 连接器类型： （阳头）：3.5mm
 OPT：420、425
 频率： 10MHz-40GHz
 端口数： 2
 连接器类型： （阳头）：2.4mm
 OPT：520、525
 频率： 10MHz-50GHz
  端口数： 2
 连接器类型： （阳头）：2.4mm
 附件：
 校准件 HP85052D （3.5mm）
 测试线 HP85131 （3.5mm）

N5230C-020      2端口 300KHZ~6GHZ

N5230C-025      2端口 300KHZ~6GHZ  带功率放大功能

N5230C-120      2端口 300KHZ~13.5GHZ

N5230C-125      2端口 300KHZ~13.5GHZ  带功率放大功能

N5230C-140      4端口 300KHZ~13.5GHZ

N5230C-145      4端口 300KHZ~13.5GHZ  带功率放大功能

N5230C-220      2端口 300KHZ~20GHZ

N5230C-225      2端口 300KHZ~20GHZ  带功率放大功能

N5230C-240      4端口 300KHZ~20GHZ

N5230C-245      4端口 300KHZ~20GHZ  带功率放大功能

N5230C-420      2端口 300KHZ~40GHZ

N5230C-425      2端口 300KHZ~40GHZ  带功率放大功能

N5230C-520      2端口 300KHZ~50GHZ

N5230C-525      2端口 300KHZ~50GHZ  带功率放大功能
