1、试验设备由7.3.12描述的机械测试设备进行试验。测试用表面需按照7.3.2要求。缝隙需按照5.2要求。单独针对硬地板，其表面需与5.1描述一致或填人一个无缝隙的固体嵌块。

2、装置由未经过处理的松木或等同板材和可移带有（3±0.05）mm，宽（10±0.05）mm深平滑沟槽的松木板组成。

3、7.3.4 地毯夹紧装置和导轨

   两个地毯夹紧装置尺寸为1.4m x0.05m x0.05m ，质量10kg ，装置应***流动空气不通过清洁头（见图20）。建议装置的边靠近清洁头的部分应加以处理以减少摩擦。

 注：可用粘结低摩擦系数带子的方法减少摩擦。

夹紧装置的任意一边的试验区域与清洁头两边的间隙不在于2mm。

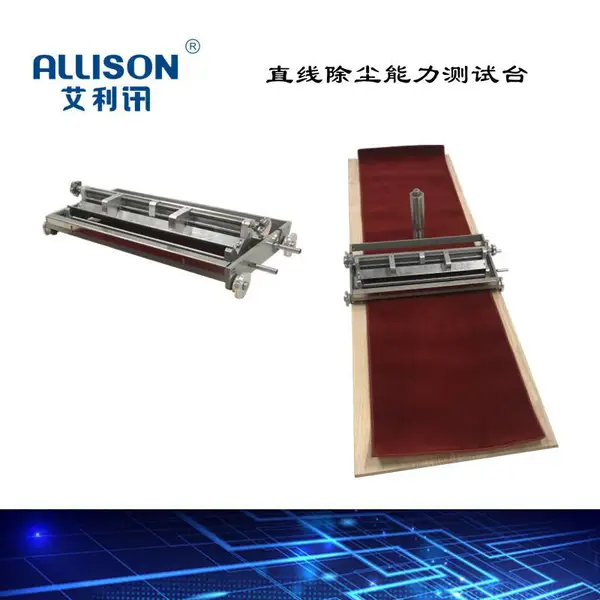

4、7.3.5 灰尘分撒器

   灰尘分撒器为安装有轮子的盘子，盘子宽度与试验区域一致并且可沿着区域的长度方向移动，在未受撞击的情况下，盘子可沿着区域的长度方向前后移动时，灰尘从盘子底部的孔中流出，均匀地人盘子洒落。移动距离和次数根据试验灰尘和试验区域而定。

   振动可由安装振动器或轮子在右凸起的轨道上运动的方法产生（如图21所描述）。

5、灰尘埋置滚轮

   滚轮的直径 50mm，长 380 mm，至少比布灰宽长20mm。滚轮由钢材制成并抛光，滚轮上应有手柄或电机带动滚轮运动。
