太阳能离网发电系统构成：

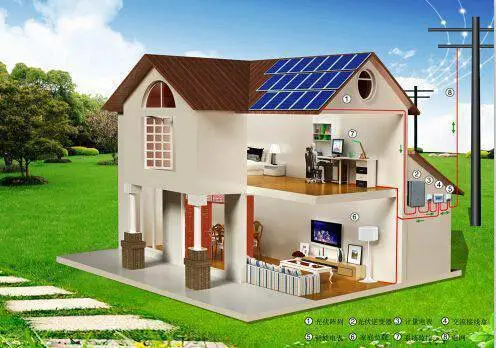

离网型太阳能光伏发电系统主要由太阳能电池板、蓄电池组、太阳能控制器、变换器和监控系统等五大部分组成。图一为光伏发电系统示意图，图二为系统构成原理框图。各部分的功能和作用是：

1、光伏电池板：它是光伏发电的核心，其作用是太阳辐射能直接转换为直流电能供给负载或储存在蓄电池中。

2、光伏控制器：由于一般的单晶硅或多晶硅光伏电池板输出为电流源型，不能直接输出给负载和电池，需要通过光伏控制器将其变换为蓄电池可接受的稳定的电压或电流，实现蓄电池的充电或供给外接负载。光伏控制器还能实现对蓄电池组的过冲和过放保护功能。

3、逆变器;如果要求输出为直流，则可以通过该部分将蓄电池的电压转换成不同的直流电压以适应不同的负载设备。如果输出为交流，则可通过直流电变为交流电220V(单相)、380V(三相)，对于家庭用，该部分一般采购交流逆变器。

4、监控系统：该部分的主要作用是监控各部分的工作参数和工作状态，同时提供人机操作界面。

离网光伏发电系统设计需要注意的问题：

1、明确负载设备的类型和功率；供电电压是单相（220V）还是三相（380V）——确定离网逆变器的功率大小。

2、明确负载设备的用电量——确定蓄电池的大小。

3、明确设备安装地区，了解所在地区的日照情况——确定太阳能电池组件功率大小。

4、根据以上数据确定控制器的大小。

5、了解安装环境和面积设计安装方式。

太阳能独立系统应用范围：

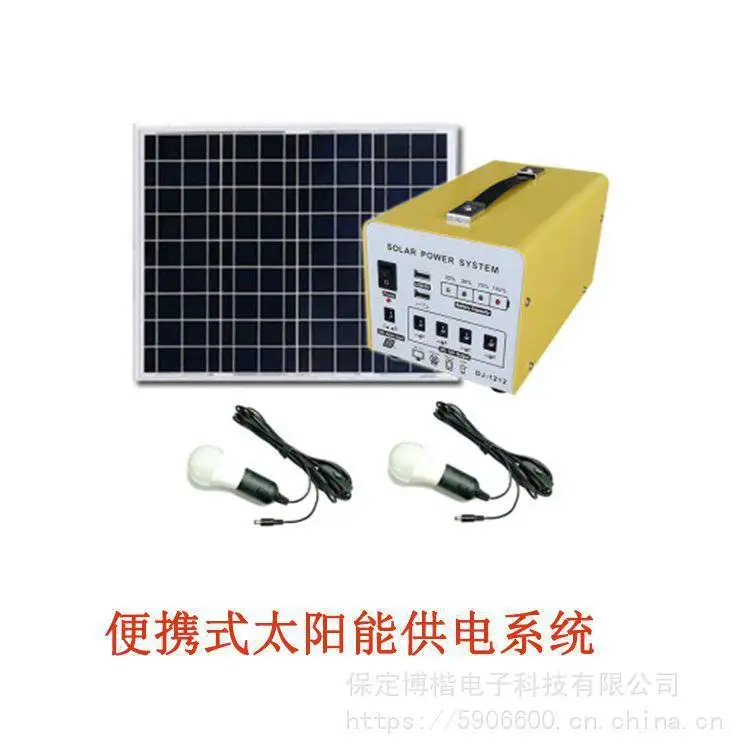

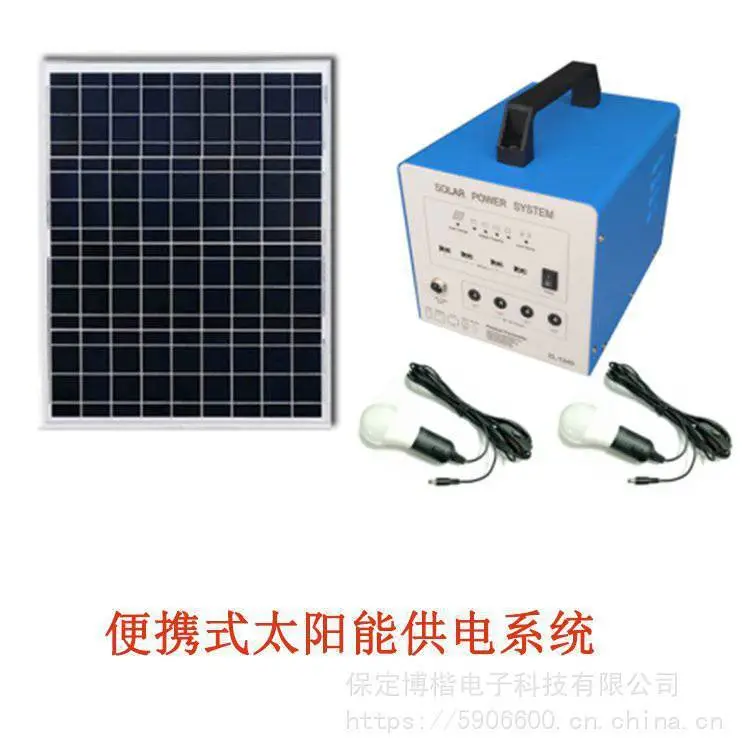

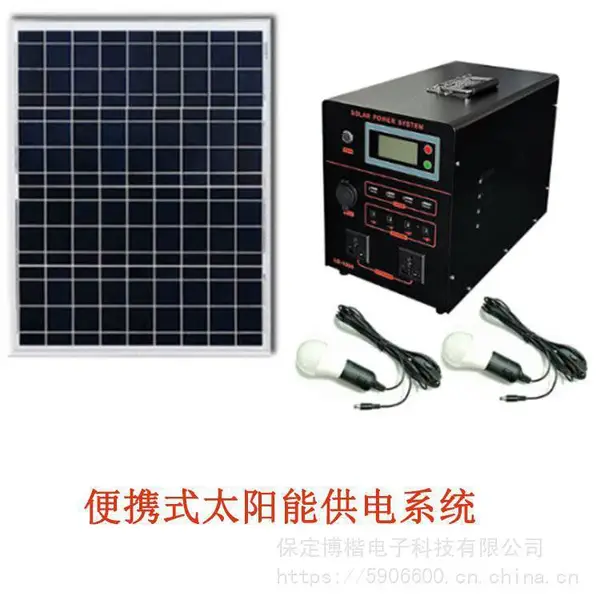

一、用户太阳能电源：（1）小型电源10-100W不等，用于边远无电地区如高原、海岛、牧区、边防哨所等军民生活用电，如照明、电视、收录机等；（2）3-5KW家庭屋顶并网发电系统；（3）光伏水泵：解决无电地区的深水井饮用、灌溉。

二、交通领域如航标灯、交通/铁路信号灯、交通警示/标志灯、宇翔路灯、高空障碍灯、高速公路/铁路无线电话亭、无人值守道班供电等。

三、通讯/通信领域：太阳能无人值守微波中继站、光缆维护站、广播/通讯/寻呼电源系统；农村载波电话光伏系统、小型通信机、士兵GPS供电等。

四、石油、海洋、气象领域：石油管道和水库闸门阴极保护太阳能电源系统、石油钻井平台生活及应急电源、海洋检测设备、气象/水文观测设备等。

五、家庭灯具电源：如庭院灯、路灯、手提灯、野营灯、登山灯、垂钓灯、黑光灯、割胶灯、节能灯等。

六、光伏电站：10KW-50MW独立光伏电站、风光（柴）互补电站、各种大型停车厂充电站等。

七、太阳能建筑将太阳能发电与建筑材料相结合，使得未来的大型建筑实现电力自给，是未来一大发展方向。

八、其他领域包括：（1）与汽车配套：太阳能汽车/电动车、电池充电设备、汽车空调、换气扇、冷饮箱等；（2）太阳能制氢加燃料电池的发电系统；（3）海水淡化设备供电；（4）卫星、航天器、空间太阳能电站等。
