产品详情

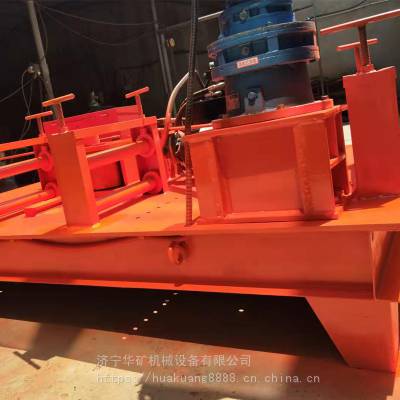

工字钢弯曲机（冷型弯拱机）是新型全自动型钢弯曲型钢产品。（性能）采用液压系统，具有传动平稳，压力大等特点。主要应用于隧道，地铁，水电站，地下洞室等工字钢，槽钢角钢U型钢等型材的弯曲。

工字钢弯拱机是隧道支护钢拱架加工制作的新型设备。它由底座、机械传动、冷弯系统、液压系统、电器控制系统和辅助系统等六大部分组成。

操作使用说明：

1.工作时，将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间，启动液压系统使液压缸推动燕尾槽和冷弯滚轮冷压型钢，待达到设计所需弧度时关闭液压系统，启动机械传动系统，使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行，从而实现连续冷弯作业。

2.在冷弯结束时，关闭机械传动系统，同时启动液压系统，使液压缸收回。将冷弯型钢放置在辅助系统的门式托架上即可

3.这种冷弯作业，***了材质的强度，提高了支护钢拱架的质量，***提高了工效，操作简单明了。冷弯机与压床相比，具有良好的工作性能。

结构及工作原理:
该设备由主电机、减速器、滚轮、油泵电机、齿轮油泵、溢流阀、电磁换向阀、工作油缸、顶轮及油箱等部件组成，参见电器原理图、液压原理图。
工作原理：把工字钢放在冷弯机上，与减速器带动的滚轮接触后，将压紧手柄进给锁紧，启动电机油泵组，由电动油泵输出的高压油经溢流阀（可调整所需压力），进入聚成块到电液阀，有电液阀和点动开关（点进、点退）控制油缸工作，工作油缸推进，将工字钢与三个支撑滚轮压紧并未发生弯曲变形时开始计算，油缸再推进的长度进程为每次10mm-15mm，开主电机正转或反转，由主电机带动工字钢工作，反复操作，达到所需为止。

产品参数

小的弯曲半径 : ≥1.5m

油缸推进速度 :8-15mm/s

主动滚轮转速 :7-10r/min

液压系统压力 :26Mpa

总功率 :7.4Kw

整机重量 :2380Kg

外形尺寸 :2.6*1.5*1.4M
