一、产品功能

1、121.6KHZ Sewer Pipelines污水|下水管道电子标识器 电子信标器HX1800plus需与地下管线探测仪配合使用，构成地下管线电子标识系统；

2、Sewer Pipelines污水|下水管道电子标识系统通过探测仪发送特定频率的电磁波信号激活HX1800plus地下电子标签，该信号被反射回探测仪，根据信号强度，探测仪能够探测到电子标签的***位置（经纬度）及深度；

3、 可探测的深度为1.8米；

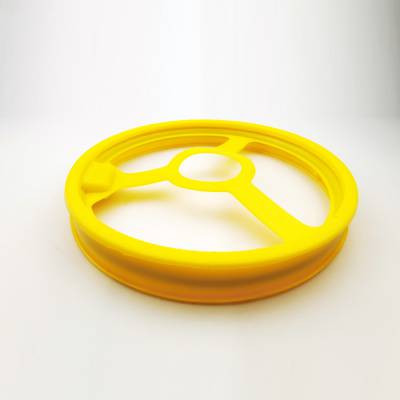

4、 HX1800plus电子标签是由密封防水高密度聚乙烯壳体及其内部的无源天线构成：一个特定频率的谐振电路，有效使用年限不低于50年。

5、HX1800plus地下电子标|电子标识器不带ID号，经探测仪确定其埋设的经度、纬度坐标信息，并在GIS地理信息管理系统中授予ID编号，绑定经纬度坐标信息，并为其附于相关描述信息。

二、主要应用

      地下管线及设施现场定位测量深度

      管线巡查记录

      废弃地下管线和设施定位

      文物现场

      保护建筑周边标记

      其他日后难以找到的隐蔽设施

三、电子标识系统工作原理

1、  探测仪间断方式发送一定频率的信号

2、  相同谐振频率的地下电子标签吸收并存储信号能量

3、  探测仪短时间发送信号后，停止发送并进入信号接收模式

4、  当探测仪停止发送信号，地下电子标签将储存的能量释放并反射回探测仪，所以地下电子标签的工作并不需要电池

5、  探测仪检测返回的信号强度来确定地下电子标签具体地点

6、  当探测仪与地下电子标签最接近时，信号，也就是地下电子标签的正上方

四、性能参数

        1、物理特性

          尺寸:    直径21厘米，内圈5厘米

                     厚度3厘米

       外壳：   高密度聚乙烯

        2、环境特性

       工作温度：-20℃－50℃

        存储温度：-20℃－70℃

        防潮与防尘：IP 68

        3、电气特性

       射频频率：121.6KHZ   备注其他频段可定制（101.4KHZ、145.7KHZ、121.6KHZ、83KHZ 、134KHZ、169.8KHZ ）。

      定位深度: 1.8米
