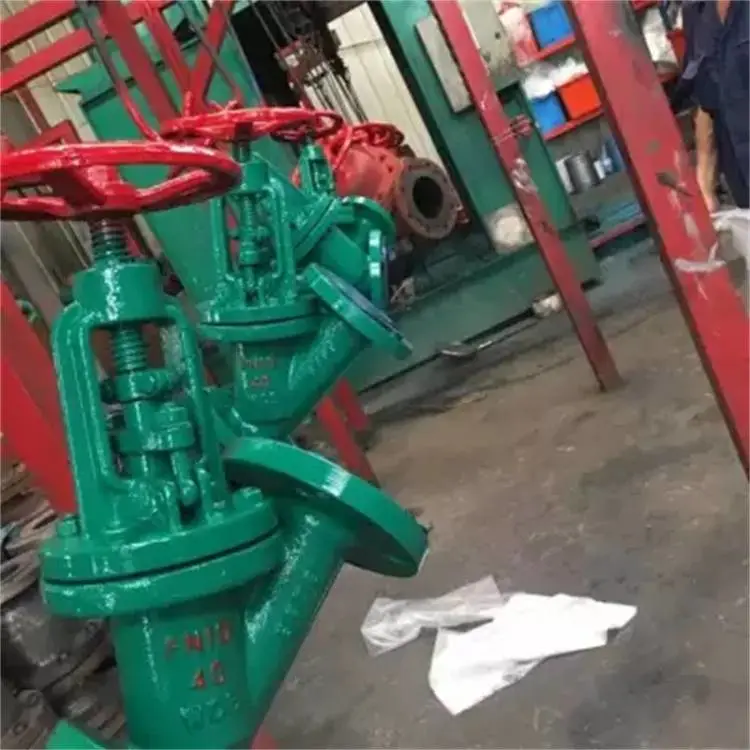

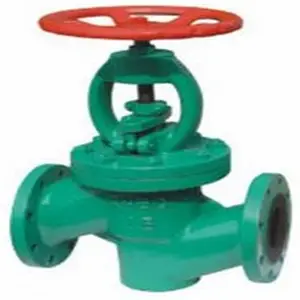

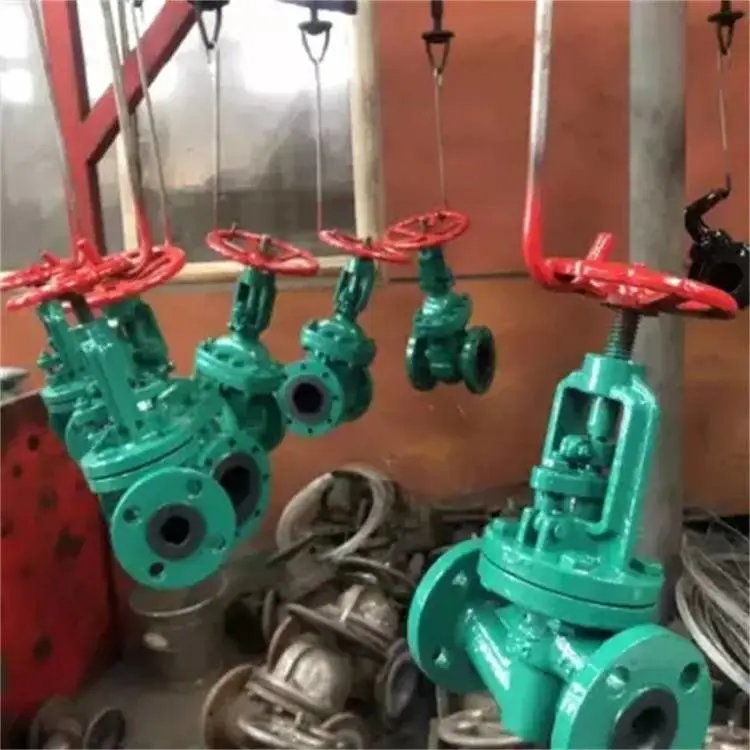

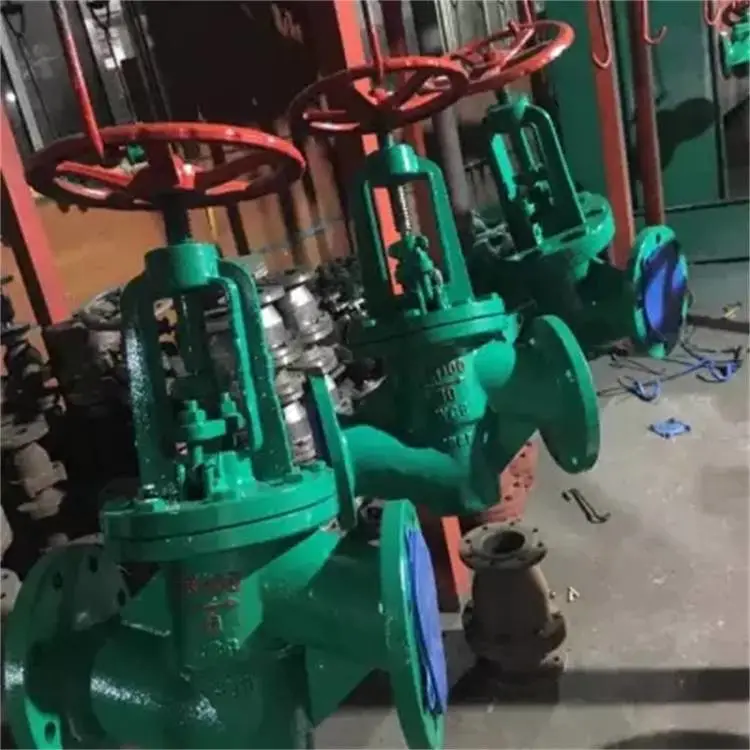

J41J、 J44J、 J45J衬胶截止阀

 衬胶截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流，***于机械设备、化工设备、通用零部件、工业设备、给排水设备、造纸设备、制药设备、通用设备、石化设备、电力设备、治金粉末设备采矿设备，市政、电子工业等。

衬胶截止阀具有结构紧凑、启闭灵活、***性能强，行程短（一般为公称通径1/4）等项优点，被***应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

一、衬胶截止阀测试与制造标准：

衬里层：电火花检测

试验与检验按GB/T13927标准

 公称压力：PN（MPa）

 阀体：PN×1.5密封：PN×1.1

二、 衬胶截止阀材料

三、 衬胶截止阀解析：

 衬胶阀门是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。用于流体控制的阀门，从简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体的流动。能够制作内衬胶阀门有：衬胶蝶阀、衬胶截止阀、衬胶隔膜阀、衬胶闸阀、衬胶止回阀、衬胶调节阀等。

衬胶截止阀工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

衬胶截止阀材料：阀体 铸铁、球墨铸铁、碳钢、不锈钢； 蝶板 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料； 阀杆 碳钢镀镍磷、不锈钢； 阀座密封圈 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM；手轮 铸铁、碳钢。

四、衬胶截止阀主要外形尺寸和连接尺寸：
