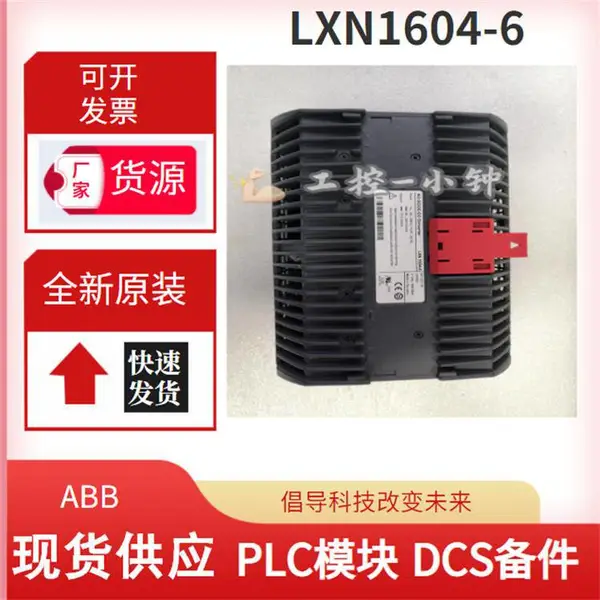

LXN1604-6 3BHL000986P7000 ABB变频器 PLC模块卡件 伺服控制器

　　LXN1604-6 3BHL000986P7000 ABB变频器 PLC模块卡件 伺服控制器

　　LXN1604-6 3BHL000986P7000 ABB变频器 PLC模块卡件 伺服控制器

　　主要做DCS系统的配件,PLC系统的配件：本特利,英维思,伍德沃德,福克斯波罗,西屋,瑞恩,施耐德,ABB,Motorola,GE，安川,YOKOGAWA,等等各***的PLC模块，DCS系配件,机器人系统配件大型伺服系统备件

　　工控产品基本上都有

　　由于在变频器的直流环节采用了电容元件而得名，随着技术的进步，高压变频器可以实现四象限运行，也能实现矢量控制，已经成为当前传动系统调速的主流产品。

　　高低高型

　　采用升降压的办法，将低压或通用变频器应用在中、高压环境中而得名。原理是通过降压变压器，将电网电压降到低压变频器额定或允许的电压输入范围内，经变频器的变换形成频率和幅度都可变的交流电，再经过升压变压器变换成电机所需要的电压等级。

　　这种方式，由于采用标准的低压变频器，配合降压，升压变压器，故可以任意匹配电网及电动机的电压等级，容量小的时候（<500KW）改造成本较直接高压变频器低。缺点是升降压变压器体积大，比较笨重，频率范围易受变压器的影响，还有就是由于引入了变压器使得系统效率比较低。

　　一般高低高变频器可分为电流型和电压型两种。

　　高电流型

　　电路拓扑结构在低压变频器的直流环节由于采用了电感元件而得名。输入侧采用可控硅移相控制整流，控制电动机的电流，输出侧为强迫换流方式，控制电动机的频率和相位。能够实现电机的四象限运行。

　　高电压型

　　前段引入降压变压器，将电网降压，然后连接低压变频器。低压变频器输入侧可采用可控硅移相控制整流，也可以采用二极管三相桥直接整流，中间直流部分采用电容平波并储能。逆变或变流电路常采用 IGBT元件，通过SPWM变换，即可得到频率和幅度都可变的交流电，再经升压变压器变换成电机所需要的电压等级。需要指出的是，在变流电路至升压变压器之间还需要置入正弦波滤波器(F)，否则升压变压器会因输入谐波或dv/dt过大而发热，或破坏绕组的绝缘。该正弦波滤波器成本很高，一般相当于低压变频器的1/3到1/2的价格。

　　高高变频

　　高高变频器无需升降压变压器，功率器件在电网与电动机之间直接构建变换器。由于功率器件耐压问题难于解决，目前最直接的做法是采用器件串联的办法来提高电压等级，其缺点是需要解决器件均压和缓冲难题，技术复杂，难度大。但这种变频器由于没有升降压变压器，故其效率较高低高方式的高，而且结构比较紧凑。

　　高高电流

　　它采用GTO，SCR或IGCT元件串联的办法实现直接的高压变频，电压可达10KV。由于直流环节使用了电感元件，其对电流不够敏感，因此不容生过流故障，逆变器工作也很可靠，保护性能良好。其输入侧采用可控硅相控整流，输入电流谐波较大。变频装置容量大时要考虑对电网的污染和对通信电子设备的干扰问题。均压和缓冲电路，技术复杂，成本高。由于器件较多，装置体积大，调整和维修都比较困难。逆变桥采用强迫换流，发热量也比较大，需要解决器件的散热问题。其优点在于具有四象限运行能力，可以制动。

　　需要特别说明的是，该类变频器由于较低的输入功率因数和较高的输入输出谐波，故需要在其输入输出侧安装高压自愈电容。
