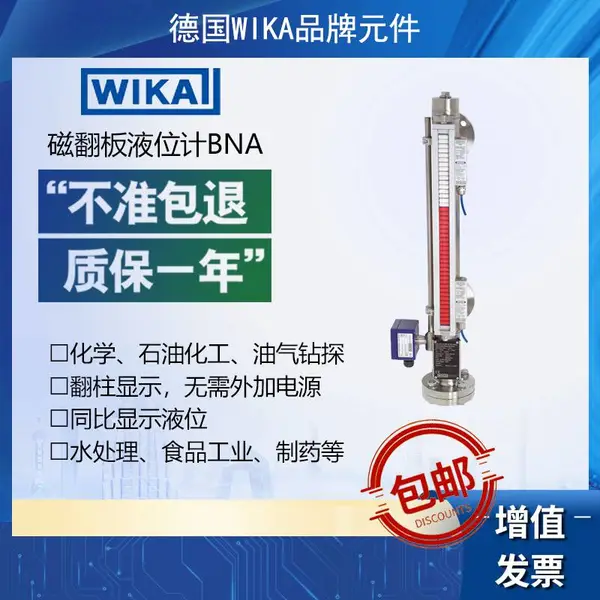

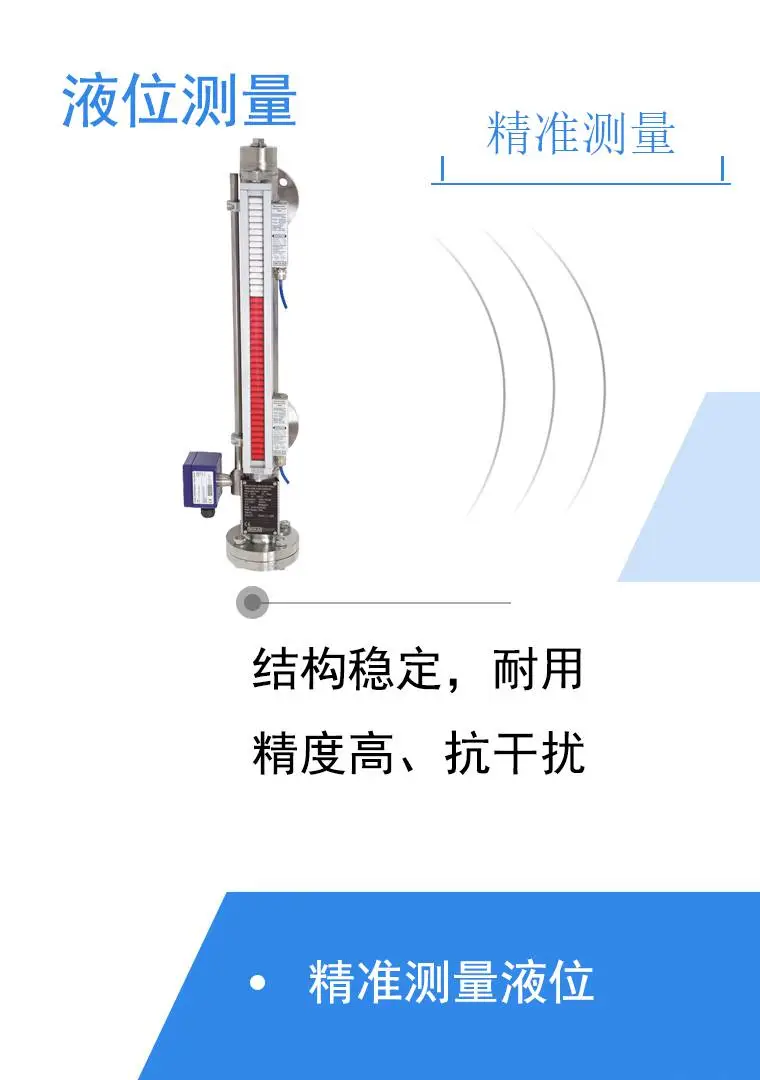

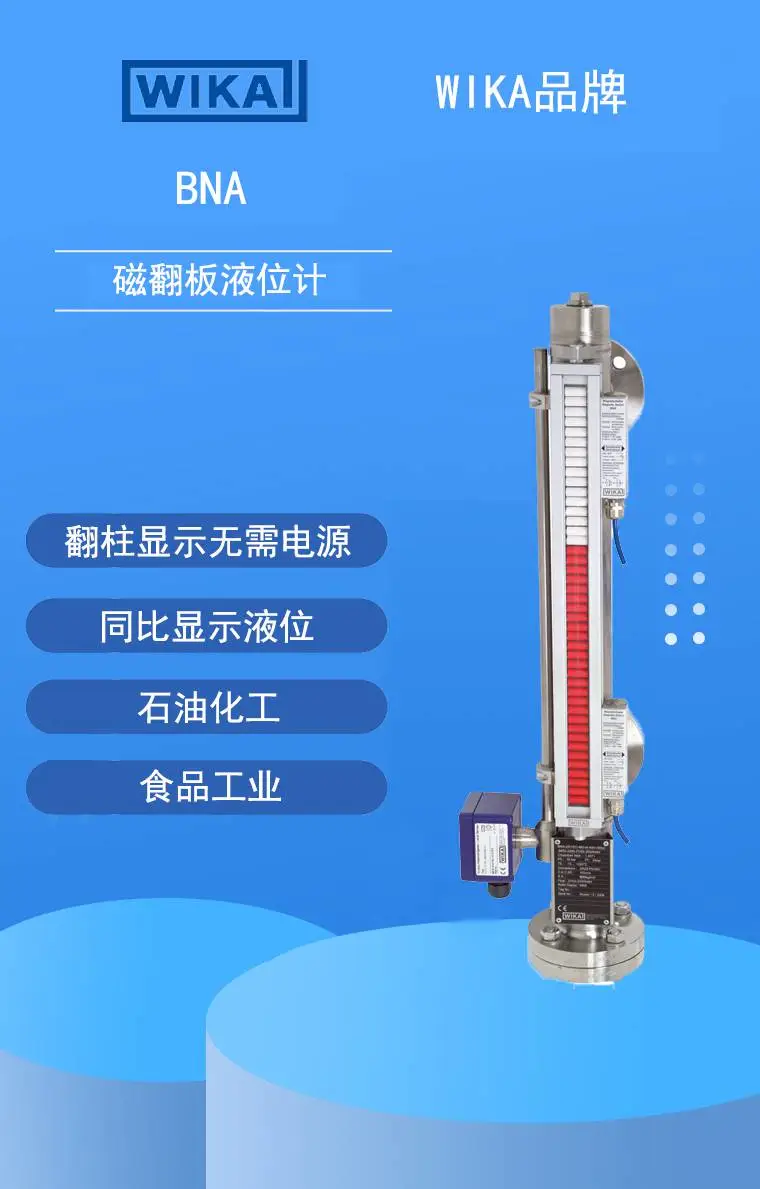

BNA磁翻板液位计/液位表 带磁性翻柱显示面板WIKA威卡

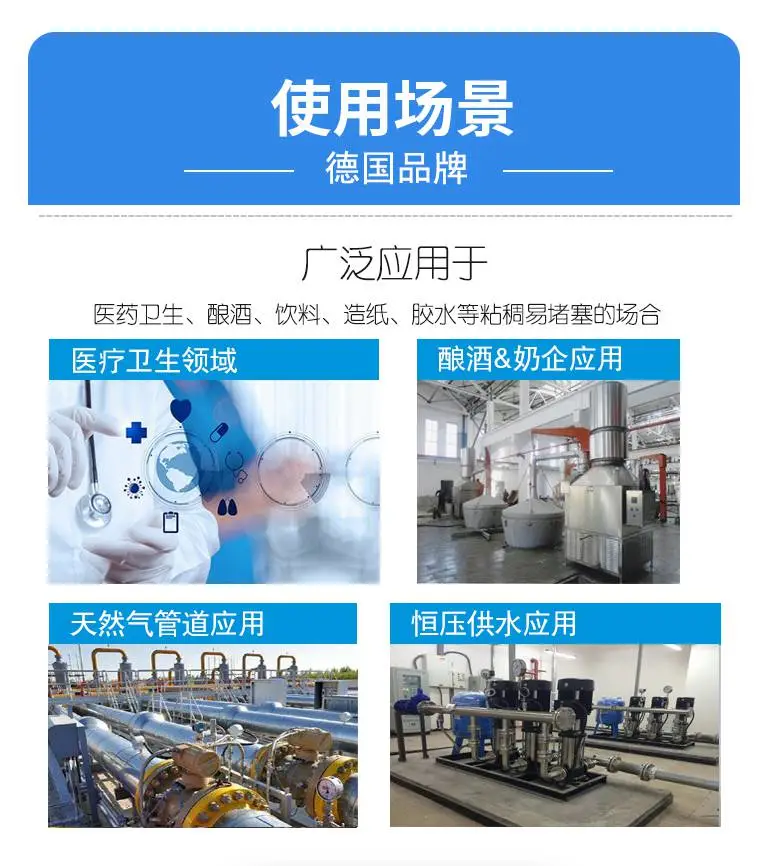

磁翻板液位计/液位表的应用

• 翻柱显示，无需外加电源

• 同比显示液位

• 定制化设计及耐腐性材质可选，可应用于广泛的工业领域

• 化学、石油化工、油气钻探（海上平台）、造船机械制造、电力设备、电厂等

• 流程工业及饮用水行业的水处理、食品工业、制药等

磁翻板液位计/液位表的功能特性

• 可针对过程和系统需求提供定制设计

• 工作限值：
  - 工作温度：T = - 200 ... + 538℃
  - 工作压力：P =真空至40 MPa
  - 介质密度：ρ ≥ 200 kg/m³

• 不同的过程连接和材质可选

• 可选配液位变送器和磁性开关

• 防爆型

磁翻板液位计/液位表的描述

威卡（WIKA）的BNA系列磁翻板液位计/液位表由旁路腔体、浮子和磁性显示体组成。旁路腔体通过至少两个过程接口（法兰、螺纹或者焊接端）连接在罐体上，等高引入罐体内的液位。浮子位于腔体内部，漂浮在液面上，浮子内置永磁体，磁场可以穿过旁路腔体管壁触发安装在旁路腔体外侧的磁性显示体翻转，实现非接触的液位高度指示。磁性显示体是由双色的塑料翻柱或者不锈钢翻板组成，10mm一颗紧密排列。

其内置小磁柱被浮子内的磁钢触发后，依次翻转180°，液位上升时由白转红，液位下降时由红转白。因此磁翻板液位计/液位表可实现在无需供源的情况下清晰指示罐体内液位。

BNA磁翻板液位计/液位表 带磁性翻柱显示面板WIKA威卡

L1015B094 BNA-25/16/RF-MG-M200-V45-MRA/SG-2/M-ZT35SS200

L1015B308 BNA-15/16/RF-MG-M320-V45-MRA/SG-2/M-ZT35SS200

L1015B1274 Bypass BNA-EN 50/100/B2-M 1500-V60x3.2-MNKV/SVC-ZTS240/PN40/

L1015B426 BNA-50/63/RF-M750-V60/I-MRK/SG-ZVS300/36/250/817

L1015B427 BNA-50/63/RF-M2000-V60/I-MRK/SG-ZVSS250/31/250/936

L1015B428 BNA-50/63/RF-M2000-V60/I-MRK/SG-ZVSS250/31/250/936

L1015B429 BNA-50/63/RF-M1800-V60/I-MRA/SG-ZVS200/31/180/980

L1015B430 BNA-50/40/RF-M2000-V60/I-MRK/SG-ZVS200/8/250/968

L1015B431 BNA-50/40/RF-M2000-V60/I-MRK/SG-ZVS200/8/250/968

L1015B432 BNA-50/40/RF-M3000-V60-MRA/SG-ZVS200/31/110/1058

L1015B433 BNA-50/40/RF-M3000-V60-MRA/SG-ZVS200/31/110/1058

L1015B434 BNA-50/40/RF-M3000-V60-MRA/SG-ZVS200/31/110/1062

L1015B435 BNA-50/40/RF-M3000-V60-MRA/SG-ZVS200/31/110/1062

L1015B436 BNA-50/40/RF-M3000-V60-MRA/SG-ZVS200/31/110/1062

L1015B437 BNA-50/40/RF-M3000-V60-MRA/SG-ZVS200/31/110/1062

L1015B438 BNA-50/63/RF-M750-V60-MRA/SG-ZVS200/31/85/985

L1015B439 BNA-50/40/RF-M3000-V60-MRA/SG-ZVSS200

L1015B440 BNA-50/40/RF-M3000-V60-MRA/SG-ZVSS200

L1015B441 BNA-50/40/RF-M1200-V60-MRA/SG-ZVSS200
