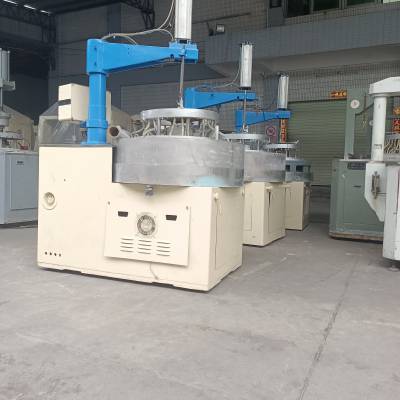

全自动15B江苏赫瑞特半导体行业双面抛光研磨机-精磨机照片







全自动15B江苏赫瑞特半导体行业双面抛光研磨机-精磨机介绍

主要用于水晶玻璃、手机玻璃屏、光学玻璃、晶体、陶瓷、电子材料、硅、镁、计算机磁盘、活塞环、陶瓷硬质合金密封件、钨钢片、铵铁硼、铁氧体、铌酸锂、热敏电阻等金属及非金属硬脆材料或异形件的双平面精密研磨或抛光。

双面抛光机工作原理：

  1.本研磨机为精密研磨设备，被研磨产品放置于研磨盘上，研磨盘逆时钟旋转，工件自己转动，用重力加压的方式对工件施压，工件与研磨盘作相对旋转磨擦，来达到研磨目的。

  2.修盘机采用油压悬浮导轨，配合金刚石修面刀对研磨盘进行精密修整，使研磨盘得到精密的平面度。

设备的安装

　　设备应安装在地面平坦、安装厚度应大于300mm，远离振动源、无灰尘烟雾污染的场所。

　　a温度10℃-25℃

　　b相对湿度≦95%

　　c电源电压AC380V，50Hz

　　d压缩空气源0.5-0.6Mpa（必须为干燥的清洁空气）

　　主要特点

　　2.1、整机采用龙门结构，主体采用箱形结构，整体刚性好。

　　2.2、采用四动作研磨机理，实现对工件非强制性的约束方式，因此在研磨过程中零件不易破损。

　　2.3、加压系统分成轻压、中压、重压和修正（轻压）四个阶段，广泛适用于各行业用户的加工需求。

　　2.4、本机采用下盘升降方式，升降极限位置可调，满足了取放片及游轮啮合位置改变的要求。

　　2.5、采用三相交流异步电机，变频调速，起动及停车平稳，无冲击。

　　2.6、设备采用程序控制，设定好时间、压力段，届时自动停车。因此，一人可同时操作多台机器。

　　2.7、本设备电气通过PLC控制，四行文本显示器显示。

　　2.8、采用全齿轮传动方式，传动平稳，可靠性高。

 如何使用双面研磨机研磨平行度要求很高的工件

相对于单面研磨机来说，双面研磨机

衡量他设备精度高低的一个***数值是平行度。也就是说除了平面度，粗超度以外，平行度也是双面研磨机设备质量高低的一个重要指标。在单面研磨机上对于平面度，粗超度的讲解已经很详细了，但是平行度确实很少提到，因为使用单面研磨机研磨的工件对于平行度都是没有太高要求的，如果需要较高平行度就只能用双面研磨机来实现。那么平行度到底是一个什么数值，在工件上具体体现在哪些方面呢?

平行度是指工件正反两个平面之间水平平行的程度，反映在数值上就是两平面平行的公差，公差值越小平行度就越高，反之越低。故平行度要求较高的工件，需要同时对它的两个面进行研磨，这样才能***公差值缩小到一定范围内，这就是为什么要用双面研磨机而不能用单面机的缘故了。因为不管单面机对某一个面如何高精密研磨也是无法控制另一个面的走向。双面机则不一样，它能将微观上不在同一个水平线的两个面同时进行研磨，缩短差距，尽可能的达到平行。那么在当代研磨技术上，平行度2u是目前国内所能在双面研磨机上做到的，当然也许可能比这个更高，但是很难，需要根据工件才能定性，如果工件的材质，尺寸等各方面达到研磨状态，精度可能更高也是存在的。

上下研磨盘受损后如何修理？

售后

公司提供研磨抛光整体解决方案。公司紧跟市场需求，可向客户提供平面研磨抛光机、双面研磨抛光机等设备及耗材，同时提供抛光研磨来料加工服务。加工范围不限于半导体硅晶片、光学玻璃、陶瓷、液晶、手表玻璃、宝石、各种法兰、阀片、密封件等金属及非金属的钨钢、玛瑙零部件;为了更好地服务于广大用户，公司提供售前的技术咨询、设备选型、解决方案，从型号的选型规划中已确保产品的质量性能、供货时间、可上门安装调试及保修费用另计算、保修期外的技术支持、维修维护和技术培训做出如下的规划：

1、保修服务: 机械从调试合格之日起,保修一年,保修期内产品损坏非人为所致的免费修理.(注:易损件不在保修范围内)

2、调试服务:由供方负责派员去现场调试、培训等内容，经调试合格后由需方出具验收报告.

3、安装服务:供需双方友好协作.供方派技术人员前往安装,调试.***设备的正常运行使用.
