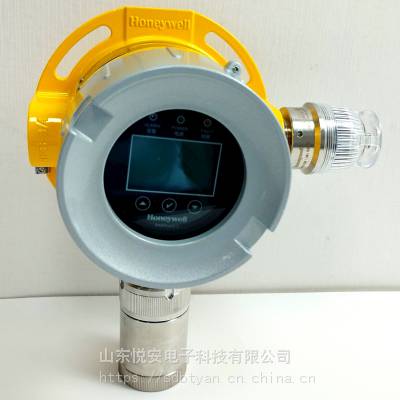

霍尼韦尔RAEGuard 3 系列点型可燃/有毒气体探测器FGM-3100可燃报警器霍尼韦尔的新宠RAEGuard 3泰山系列SIL2有毒有害气体探测器/有毒气体检测仪/有害气体检测仪/有毒有害气体检测仪/有毒有害气体检测仪/在线式气体检测仪/有毒有害气体探测仪RAEGuard 3泰山系列Honeywell有毒有害气体探测器的***。

霍尼韦尔RAEGuard 3 系列点型可燃/有毒气体探测器FGM-6100可燃报警器RAEGuard 3泰山的核心传感器燃气检测采用长寿命（>5年）！抗中毒技术催化燃烧传感器技术！有毒及氧气检测应用多种补偿电化学传感器技术！尤其是氧气探测器可免零点（氮气）标定！同时长寿命、抗中毒、无需氧气的 NDIR 红外检测技术！

霍尼韦尔RAEGuard 3 系列点型可燃/有毒气体探测器FGM-6100可燃报警器安全对于每个人每个家度 每个企业来说都是大事，***安全才能让生产生活稳步持续的发展。11月份也是我们的消防宣传月，在这个时节，我们再次向您推荐霍尼韦尔的***———有毒有害气体探测器RAEGuard 3，帮助企业防串于未然，有毒有害气体探测器RAEGuard 3有一个亲切又响亮的中文名字∶泰山!它是霍尼韦尔未来技术发展的代表之作;采用了抗中毒技术催化燃烧传感器技术、有毒及氧气检测应用多种补偿电化学传感器技术等科技手段;搭配了经过严格筛选的通用式现场变送器，使得它可应用于室内、外等更广泛、更恶劣的气体检测环境。

有毒有害气体探测器型号∶

RAEGuard3—— EC—— FGM-6300/6300s

RAEGuard3—— LEL—— FGM-6100/6100s

RAEGuard3—— NDIR ——FGM-6200/6200S

一、安全保障

全部采用的传感器技术

更宽温度及环境因素补偿使仪器始终可靠稳定

采用冗余设计确保不发生“误报”

一目了然的状态指示，即是远距离也能感知环境危险程度

可选一体化声光报警器，光、声不断提醒，危险报警信号不会再被忽略

可选内置防雷模块，让室外安装“无忧”

IP66/67

TUV SIL2

二、自我管理

寿命到期提醒

标定周期到期提醒

报警、STEL/TWA、故障、警告等事件提醒

故障代码提醒

三、通用变送器

简化安装及更换

降低物料管理

减少用户库存及备品备件

减小维护

四、易于使用

大点阵背光LCD显示，带柱状浓度图形、数字显示以及易辨识图标，支持中英文

3个亮LED状态显示

可微调标准三线制4-20mA源电流输出，避免线路引起的信号“失真”

可选标准HART?通讯协议，便于远程诊断和设置

可选Bluetooth?蓝牙，可通过手机APP远程、轻松操作和维护

RS485 Modbus数字信号，可实现多点组网和远程实时监测

支持本地或远程传感器安装

五、节省使用成本

自动识别传感器气体种类，支持毒气和氧气检测量程设定

现场可热插拔氧气和毒气传感器

非侵入式、单人磁棒操作，可完成全部配置、标定、测试等功能

维护期间自动校准

六、易于安装

一体集成安装底座可直接用户墙面和管道安装，可选快速安装附件让安装更加轻松

可选多种电气格兰头，3/4”NPT M、1/2”NPT M/F、G3/4”M/F、G1/2”F及M20 F

安装时可取出整个电路部分，为接线提供充分的空间

插拔式接线端子，便于接线

七、技术规格：

使用：3线，4-20mA，通用变送器适用于催化燃烧、电化学和NDIR多种传感器，用于室内外可燃、有毒等危险环境的气体检测

1、电气参数

输入电压： 16～32VDC（额定：24VDC）

功耗： 电化学：5.5W；催化燃烧/NDIR：7.5W

电流输出：标配的完全可配置的4～20mA（源型），可选载波HART 7.2输出（选配）

默认电流输出设置

1mA 故障

4mA～20mA 正常气体检测

2mA 校准（配置或设置期间）

3mA 警告

22mA 超量程

注意：当电流输出<3mA时,HART通讯将不能正常工作。

接线端子：5个接线端子（14个，带继电器输出），线径0.5mm2（20AWG）～2.5mm2（13AWG）

继电器：可选3个2A30VDC容量继电器，可设定为常开/常闭；激励/非激励；锁存/非锁存

通讯： RS485, Modbus RTU 可选Bluetooth (pending)

2、结构

变送器材质： 铝合金；316不锈钢

传感器材质： 316不锈钢

重量(大约)： 铝合金：3.0kg；不锈钢：5.0kg

安装方式： 墙面或管道安装

接头： 2个3/4’’ NPT现场进线接口，1个M25传感器接头

3、性能

重复性： <2%

响应时间： 根据检测气体而定

4、认证

China: Ex, CPA, CCCF

EU: CE，EMC, ATEX

IECEx

TUV SIL2

防雷性能： 可选防雷模块：浪涌（冲击）抗扰度等级4，符合GB/T17626.5-2008/IEC61000-4-5:2005

5、环境

IP防护等级： 毒气及氧气: IP66/67 LEL/NDIR: IP66

工作温度： -40°C～+70°C

工作湿度： LEL/NDIR：0～95%RH（无凝露）

毒气及氧气：15%～95%RH（无凝露）

工作压力： 90～110kPa

储藏条件： -20°C～+50°C, 45-75%RH, 洁净空气中

应用区域：

石油天然气/石油精炼/油气储运/化工/化学品储藏/钢铁厂/发电厂/制药厂/化肥厂/污水处理厂/汽车工业/实验室/食品/饮料

安装接线

安装RAEGuard 3泰山系列有毒有害气体探测器是应用于危险环境中产品，探测器的安装应确保性能并严格遵循相关标准，使用工业级的铠装电缆和格兰头及导管。可用电缆规格：0.5mm2-2.5mm2(20AWG至13AWG)，不同应用场所提供多种附件以供选择。

配件订货信息：

    C07-2018-001 标定罩

2013-2031-001 U型抱箍，含2个

C07-2011-001 天气保护罩

C07-2014-000 气流分流器

033-3032-000 磁棒

D06-2011-001 遮阳罩

C07-2012-000 集气罩

C07-2013-000 管道安装套件

D06-3010-000 快速安装套件

8490-0040-000 位号牌

033-2061-001 3/4" NPT堵头

M01-2055-001 六角工具

D06-2002-001 上盖，铝合金

D06-2000-001 上盖，不锈钢

D06-2003-001 底座，铝合金

D06-2001-001 底座，不锈钢

D06-3001-100 CN版电路板防护壳

D06-3001-200 ATEX/IECEx电路板防护壳

D06-3013-000 O型圈套件，5个

D06-3014-000 螺钉套件，5个

D06-1010-101 主板

D06-1011-102 显示板，不带BLE

D06-1011-103 显示板，带BLE

D06-1012-103 电源板，不带继电器

D06-1012-102 电源板，带继电器

D06-3012-000 HART模块

D06-3009-100 防雷模块

D06-3002-001 安全栅，EC

C07-3007-001 电化学传感器模块

C07-2002-001 传感器盖

C07-0004-000 智能传感器CO,0-500PPM, 5 TO 1000PPM

C07-0005-000 智能传感器O2,0-30%VOL, 25 TO 30%VOL

C07-0001-000 智能传感器H2S,0-100PPM, 20 TO 200PPM

C07-0008-000 智能传感器SO2, 0-20PPM, 10 TO 50PPM

C07-0009-000 智能传感器NH3, 0-100PPM, 20 TO 100PPM

C07-0010-000 智能传感器Cl2,0-10PPM, 5 TO 50PPM

C07-0033-000 智能传感器Cl2-L,0-5PPM, 1 TO 5PPM

C07-0033-100 智能传感器Cl2-L,0-5PPM, 1 TO 5PPM

C07-0007-000 智能传感器H2,0-1000PPM ONLY

C07-0025-000 智能传感器NH3-H,0-500PPM, 200 TO

C07-0011-000 智能传感器NO, 0-100PPM, 50 TO 250PPM

C07-0012-000 智能传感器NO2, 0-20PPM, 10 TO 50PPM

C07-0013-000 智能传感器HCl,0-30PPM, 10 TO 30PPM

C07-0014-000 智能传感器HCN,0-30PPM, 10 TO 50PPM

C07-0022-000 智能传感器ETO, 0-100PPM, 10 TO 100PPM

C07-0015-000 智能传感器C3H3N, 0-100PPM, 10 TO

C07-0019-000 智能传感器C2H3Cl,0-100PPM, 10 TO

C07-0020-000 智能传感器CH4O,0-100PPM, 20 TO

C07-0021-000 智能传感器HCHO,0-50PPM, 10 TO 50PPM

C07-0016-000 智能传感器ClO2, 0-1PPM ONLY

C07-0018-000 智能传感器PH3,0-5PPM, 5 TO 20PPM

C07-0023-000 智能传感器COCl2,0-1PPM ONLY

D06-3003-001 安全栅,LEL/NDIR

C07-0002-000 智能传感器 LEL, 0-LEL

C07-0003-000 红外智能传感器 CH4, 0-LEL

C07-0006-000红外智能传感器CO2, 0-5%VOL, 1%VOL TO 5%VOL

490-3039-001 3/4" NPT堵头,ATEX&CSA

400-0901-000 CN版本，压紧螺母套件 3/4"NPT(M)

400-0902-000 CN版本，压紧螺母套件 1/2"NPT(F)

400-0903-000 CN版本，压紧螺母套件 1/2"NPT(M)

400-0904-000 CN版本，压紧螺母套件G1/2"(F)

400-0905-000 CN版本，压紧螺母套件G3/4"(F)

400-0906-000 CN版本，压紧螺母套件 G3/4"(M)

400-0907-000 CN版本，压紧螺母套件M20(F)

D06-0305-000 远程安装套件，不锈钢

D06-0306-000 远程安装套件，铝合金

D06-1112-001 连接板，远程安装

D06-3015-001 连接线，远程安装

2064-0000-005 声光报警器，SP07A

2064-0000-011 声光报警器，SP07J
