精密交叉滚子轴承

   交叉滚子轴承又叫十字交叉滚子轴承，滚动体一般采用圆柱滚子或者圆锥滚子在单一的滚道上十字交叉相互排列，滚子与滚子之间通过保持器或者隔离块间隔，其具有较高的旋转精度、较大的承载能力、较小的外形尺寸及较高的旋转速度和刚性，具有广泛的用途及其他轴承无法比拟的优越性。这种十字交叉布置滚子的结构使得单个轴承就可以承受轴向载荷、径向载荷和倾覆力矩等各方面的载荷，与传统结构轴承相比，刚性提高3~4倍，同时，该系列轴承的外形尺寸被大限度的小型化，薄的结构是接近小型化尺寸，并且具有高刚性，所以适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、转塔、医疗仪器等应用场合。交叉圆锥滚子轴承采用大锥角和锥形几何设计使轴承总体有效跨距更大，同时也能节省空间，节约材料成本。因此，交叉圆锥滚子轴承具有更高的抗倾覆力矩能力，更高的旋转精度和转速，是高速立车、立式镗床、立式磨床等机床转台用轴承的理想选择。

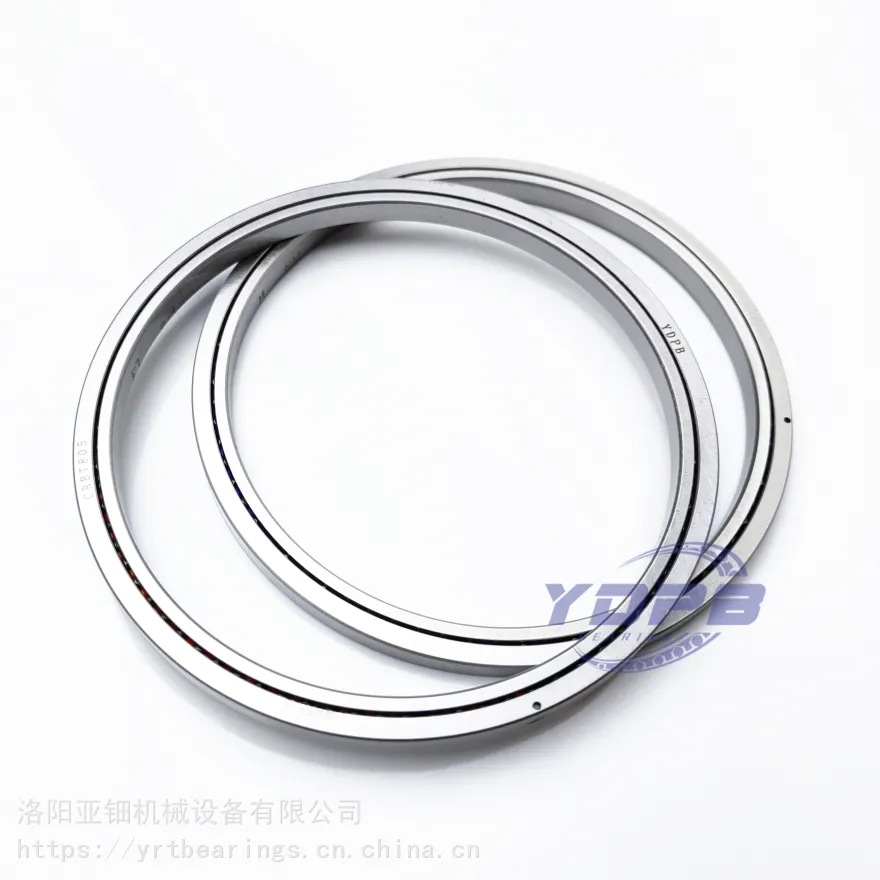

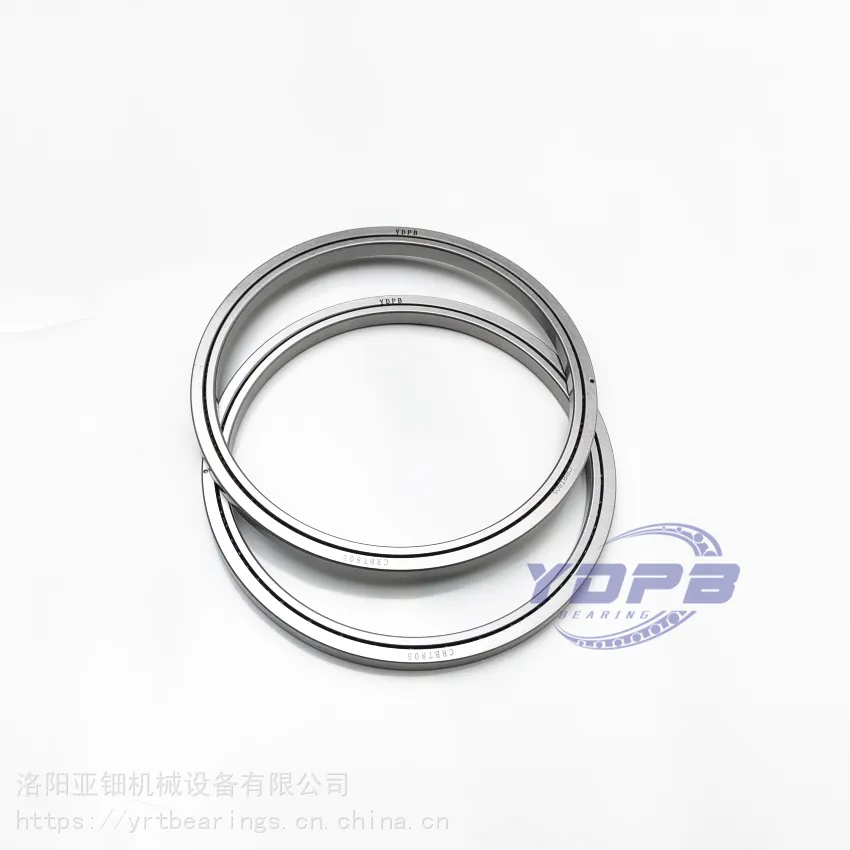

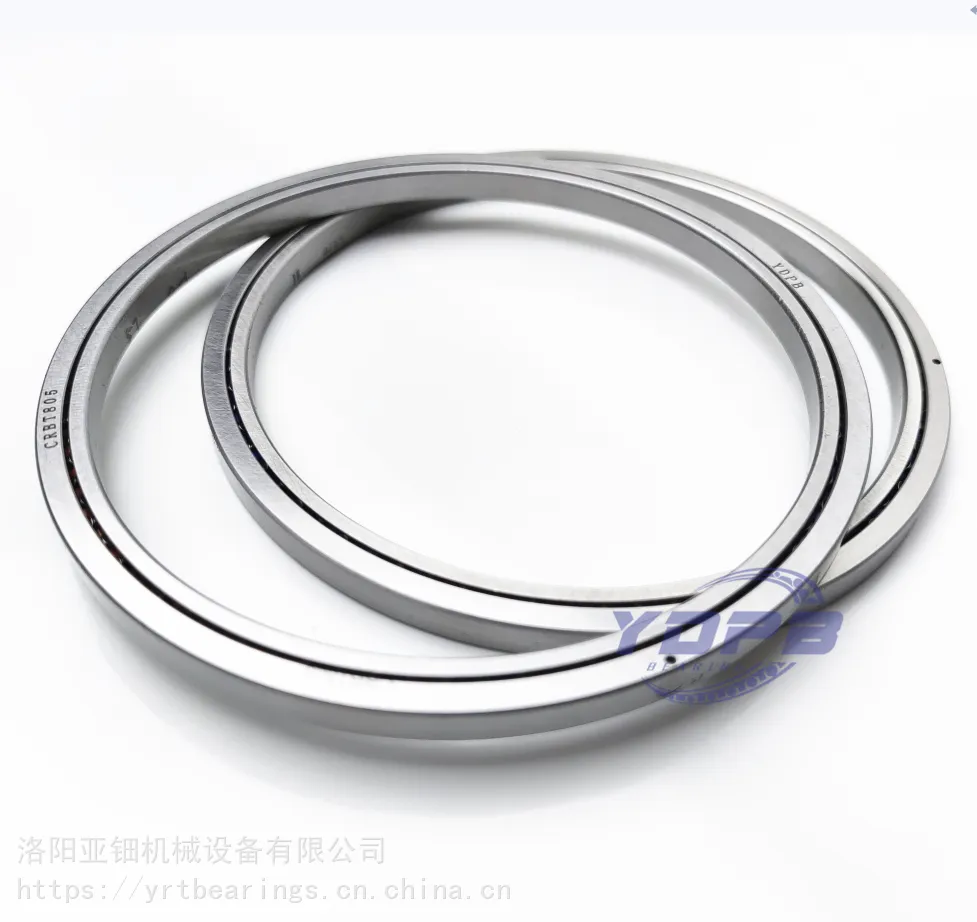

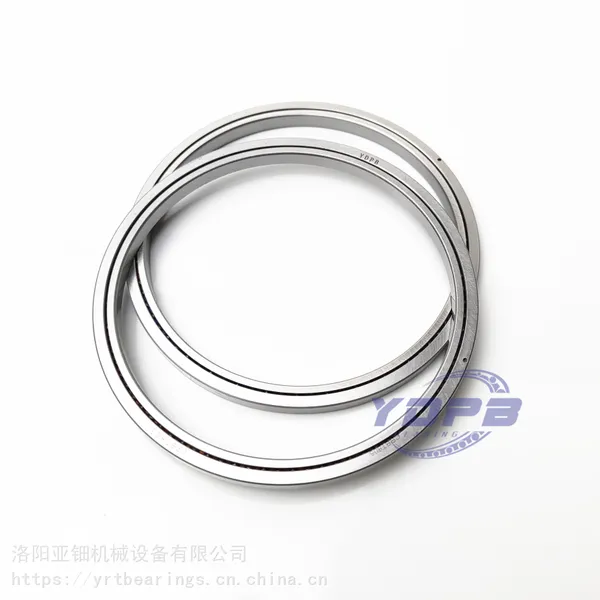

            CRBT型交叉滚子轴承（外圈整体，内圈整体型,薄壁紧凑结构）

   薄壁交叉滚子轴承，交叉滚子轴承由滚子直线排列。单列滚子轴承和背对背接触角为45 ° 的滚珠轴承的截面面积减小到一个尺寸。结构紧凑，刚度提高到双列角接触球轴承的3 ~ 4倍。洛阳亚钿机械设备有限公司生产的CRBT 型交叉滚子轴承是将CRBS 型(RA型)内外圈厚度减到一定程度的薄型交叉滚子轴承，适合于轻型化，结构设计需要非常紧凑的部件，如小型轻型服务机器人、协同机器人、机器人、外骨骼、雷达通信、头部和旋转支撑部件等。

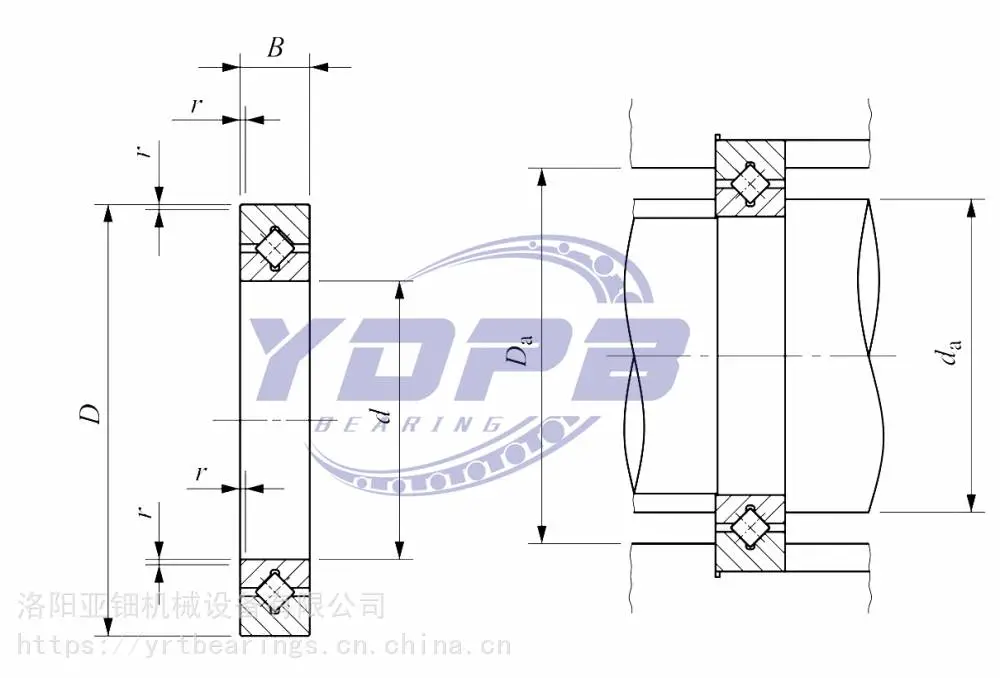

CRBT型交叉圆柱滚子轴承结构：

   在交叉滚子轴承中，因圆柱滚子在呈90°的V形沟槽滚动面上通过隔离块被相互垂直地排列，所以交叉滚子轴承可承受径向负荷、轴向负荷及力矩负荷等多方向的负荷。内外圈的尺寸被小型化，薄形式更是接近于极限的小型尺寸，并且具有高钢性，所以适合于工业机器人的关节部和旋转部、机械加工中心的旋转台，机械手旋转部、精密旋转工作台、医疗机器、计算器、IC制造装置等设备。
旋转精度：

   轴承中垂直排列的滚子间装有隔离块，防止了滚子的倾斜和滚子之间的相互摩擦，减小了旋转力矩。另外，与以前使用钢板保持器相比，不会发生滚子的边缘应力集中或锁死现象。同时，因内圈或外圈是两分割的构造，轴承间隙可调整，即使被施加预载，也能高精度平稳地旋转。
轴承特点：

1、高精度：精度可达到P4、P2级；
2、高刚性：该系列轴承均带有预载荷；
3、高承载：可承受轴向载荷、径向载荷、倾覆载荷;体积小：该轴承体积小，可为主机节省空间。
