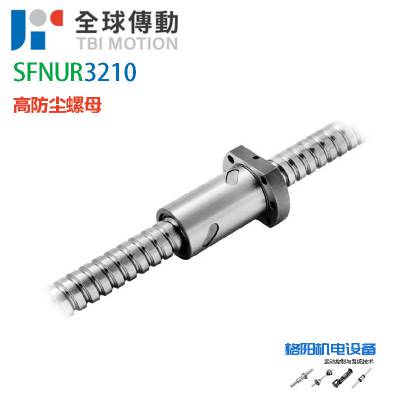

TBI***防尘丝杆 SFNUR3210，直径为32mm，导程为5mm，螺母对称安装孔的距离为65mm。Dm为滚珠丝杠上下滚珠之中心圆直径(P.C.D)，N为丝杠回转数，所以DmN值即表示滚珠之公转速度，DmN值即为该滚珠丝杠的设计高速极限。

标准滚珠螺母 SFNU /  SFU（DIN 69051，形式B）是需要高耐用性，定位精度和平稳运行的应用的理想选择。滚珠螺母和螺钉必须来自同一生产商！每个螺母都经过测试，可以***地装在滚珠丝杠上。我们建议同时订购滚珠螺母和滚珠丝杠。否则，我们不能***适当的配合。

所有螺母均无  轴向游隙  ，预紧力为  0-2％  ，这反映了高刚性。螺母材料： SCM415H（硬度58-62 HRC），钢球材料： SUJ2（硬度+60 HRC），生产者：TBI M0ti0n

TBI丝杠 SFNUR3210的支承和支承轴承的配合

   (1)支承方式若螺母座、丝杠的轴承及其支架等的刚度不足，将严重影响滚珠丝杠的传动刚度。因此螺母座应有加强肋，以减少受力后的变形，螺母与床身的接触面积应大一些，其联接螺钉的刚度也应较高，定位销要紧密配合，不能松动。

   (2)支承轴承的配合公差.在现代高速度、高精度数控机床中，合理选择滚珠丝杠两端支承轴承的配合公差，不仅可以***支承轴承孔与螺母座孔彼此间的同轴度要求，更为重要的是能提高滚珠丝杠支承部分的接触刚度和使用寿命。

TBI重载型内循环螺母型号

SFNU01605-4* SFNU01610-3* SFNU02005-4* SFNU02505-4* SFNU02510-4* SFNU03205-4* SFNU03210-4* SFNU04005-4* SFNU04010-4* SFNU05010-4* SFNU06310-4 SFNU08010-4 SFU01204-4 SFU01604-4 SFU02004-4 SFU02504-4 SFU02506-4 SFU02508-4 SFU03204-4 SFU03206-4 SFU03208-4 SFU04006-4 SFU04008-4 SFU05020-4 SFU06320-4 SFU08020-4 SFU10020-4

（带*标注的是有左旋螺纹规格，详情请咨询）
