1、功能及特点

     适用于配电网各种电压等级。

     可监测四段母线。

     迅速消除三分频、二分频、工频以及三倍频等特征频率的铁磁谐振。

     能区分外部过电压、铁磁谐振和单相接地。

     采用大功率、无触点消谐元件，消谐迅速、可靠。

     提供一组无源报警节点。

     故障发生时，能显示故障报告（类型、时间、电压值和频率）。

     选配的微型打印机可以及时打印故障报告。

     可配置通信接口将相关信息传给上级监控系统。

     保存十条发生的故障信息，失电后数据不丢失。

     硬件看门狗电路防止死机现象发生。

     具有***自检功能。

     人机接口操作简单方便，全中文菜单，显示信息丰富直观。

2、技术参数

2.1 环境要求

     户内使用，通风应良好 。

     环境温度：-10℃ ～ +55℃

     相对湿度：小于90%，表面无凝露 。

     大气压力：80 ～ 110Kpa 。

     海拔高度：< 2000m 。

     周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。

2.2 技术参数

     工作电源：AC/DC220V（如有特殊要求请在订货时说明），功耗≤20W。

     报警节点容量：AC250V，5；DC30V，5。

     通信接口：RS232/485（任选其一，请在订货时说明），波特率1200～9600bps。

     通信规约：内置三种通信规约CM90、CDT、MODBUS。

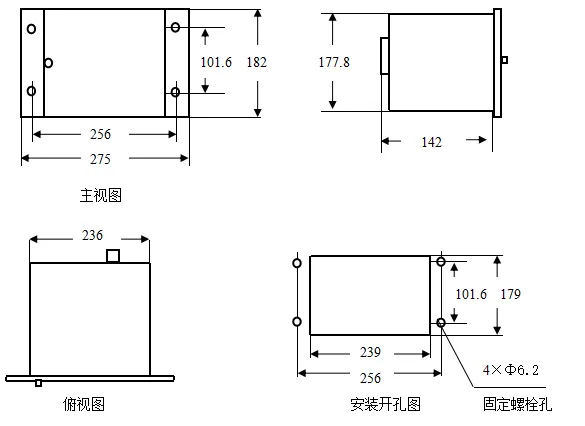

3、安装尺寸

4、运输及贮存

4.1 运输

      包装好的产品在运输过程中的贮存温度为-25℃～+55℃，相对湿度不大于95%。产品可承受在此环境中的短时贮存。

4.2 贮存

      包装好的产品应贮存在-10℃～+55℃、相对湿度不大于80%、周围空气中不含有腐蚀性、火灾及爆炸性物质的室内。

5、订货需知

     产品型号、名称及订货数量。

     装置的工作电源额定值。

     是否带有通信功能，并接口形式。

     其他特殊要求。
