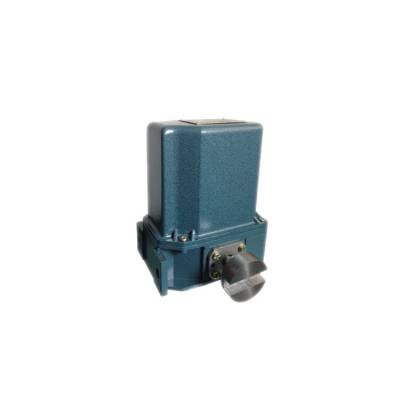

QGX-DE-1B起重机高度限位器/多功能限制器

主要技術參數：

?工作環境：

相對濕度：不大于90%

海拔高度：不大于2500m

溫度范圍: -40~ 55℃

傳動比：1:50,1:100,1:200

QGX-DE-1B起重机高度限位器/多功能限制器

多功能行程限位器与被控制机构同步的位移信号经外接挂轮变速后与限位器的输入轴联接,经减速器变速转换成输出轴的角位移信号而实现。3,多功能行程限位器安装和调整多功能行程限位器调整轴对应的记忆凸轮及微动开关分别为：1Z—1TZZ1WK；2Z—2T—2WK；3Z—3T—3WK；4Z—4T—4WK；

多功能行程限位器调整程序

a,拆开上罩壳,检查并拧紧2—M3×55螺钉。

b,松开M5螺母。

c,根据需要,将被控机构开至***位置（空载）,这时控制该机构动作对应的微动开关应瞬时切换。即：调整对应的调整轴（Z）使记忆凸轮（T）压下微动开关（WK）触点。

d,拧紧M5螺母。（螺母一定要拧紧,否则将产生记忆紊乱）。

e,机构应反复空载运行数次,验证记忆位置是否准确。（有误时重复上述调整）。

f,确认位置符合要求；紧固M5螺母；装上罩壳。

g,机构正常工作后,应经常核对记忆控制位置是否变动,以便及时修正。

本產品廣泛應用于建筑,港口,礦山等行業的起重,傳輸機械的空間三坐標的控制和限位,限位器采用可調式機械記憶結構,,具有體積小,功能多,精度高,限位可調,通用性強及維護安裝和使用調整方便等特點。

限位器采用可調試機械記憶結構,靈敏度高。帶傳感器的限位器與我廠ZXY型顯示儀配套可模擬顯示任意空間的瞬間位置。

限位器用途：

1, 運動機械的雙向減速（或報警）和限位。

2, 超升（或非常高）限制和保護。

3, 幅度向前（或向后）終端減速及終端保護

4, 回轉正反向限位保護

5, 帶傳感器的限位器輸出電信號給zxy顯示儀配套,可模擬顯示行程的瞬間空間位置。
