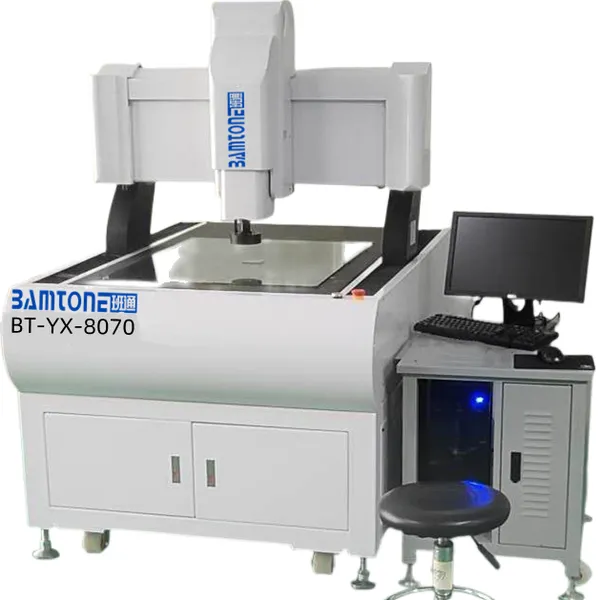

BT-YX-8070 自动影像测量仪为一款高性能的自动光学影像量测仪。此产品具有高速与精准的特

性，可在单一机台上执行多种功能，大大减少重复购置机台的花费与使用空间的浪费。能高效地检测

各种工件的轮廓和表面形状及尺寸、角度和位置。特别适用于 PCB 板、菲林、保护膜、光学玻璃、

电子、大型钣金件、连接器、精密机械零件、电子元器件、半导体元器件等行业，实现大批量快速精

准检测。

影像测量仪产品特点

1、硬件：

1.1

全采用大理石底座，立柱、工作台。稳定性好，结构刚性强,机器***

1.2

X,Y独立运动,减少机械误差,***X、Y水平运动精度；

1.3

大理石工作台，平面度好，硬度好，不易划伤，经久耐用；使用寿命长

1.4

工作台X、Y向垂直度高，***坐标测量精度达X.Y≤(2.5+L/200)um, (L为被测长度单

位:mm)即使工件没有摆正也可达到很高的测量精度；

1.5

Z轴升降采用平衡锤结构，***Z轴升降平稳而且手感一致；

1.6

一体式机台支架，使操作更加方便，符合人体工学；

1.7

提供12个月保修期，终身维护，一经选用再无***。

软件

2.1

***的***比对定位功能，产品随意摆放软件自动补正产品位置，测量过程自动修

正产品位置偏差

2.2

配大视场测量，可以快速找到产品位置，采用边拍照后测量的软件算法，比常规的

二次元测量速度提升2倍

2.3

配24寸的显示器，超大视野显示，操作起来更家的方便，舒服

2.4

在影像测量行业***引入了亚像素测量功能，对测量者没有任何专业要求。相对同

行产品，为使用者节省3/5至少的测量时间，***的提升了测量效率。

2.5

可以测量各种复杂图形包括曲线。

2.6

可导入CAD图纸直接进入程序测量，可自动与图纸进行比对

2.7

软件有类似XCEL报表功能。测量数据可与EXCEL数据无缝连接
