瑞典AQ 传感器 FCS10-25气泡传感器导管的内部设计

必须根据EN 60079-14选择屏障，但也有测量注意事项

选择障碍：

1.屏障必须使用电阻电流限制。

2.屏障必须是针对无偏的交流电流相对地面。

3.屏障电压应尽可能高（小±8V AC）

4.阻隔性应尽可能低（多110）

屏障必须尽可能少地衰减2MHz。

对地的势垒电容应尽可能低。

屏障：+Z960。

防爆barriershields

屏蔽铝板必须放在属于每个超声波的每组屏障外面

控制器D72 / DP72。

齐纳阻挡层没有屏蔽，因此如果没有屏蔽铝板，则可以传递噪声

属于不同D72 / DP72的障碍之间。 电缆的未屏蔽部分也应短

防止在不同的D72 / DP72之间传输噪音。

屏蔽铝板必须，产品编号：Ex-barrierhield。

Ex-barrierhield卡在DIN导轨上，靠近本质安全的齐纳屏障

空气传感器用于设备组IIB和设备组1 / 2G。

传感器导管的内部设计为暴露于区域0，其余部分暴露于区域1。

传感器正在将超声波发送到0区。

请注意，超声控制器D72未经过Ex认证，必须使用屏障连接空气传感器。

传感器内部的本质安全电路与地隔离。

应遵守安全和维护防爆电气设备的通用规定。

（欧洲的EN 60079-14和EN 60079-17与CENELEC相连）。

具有所需知识的人员应执行安装。

特殊使用条件：

1）空气传感器的外壳必须通过导管系统中的安装件接地。

2）安装时必须考虑任何外部加热源，以不超过环境温度

传感器温度+ 60°C

在Air Sensor Ex上写的标签信息

瑞典制造的空气传感器

防爆等级 II 1/2 G Ex ib IIB T4

SP编号 SP08ATEX3637X

运输温度 Tamb：-20至+ 60°C

输入电压Ui：13.0 V.

电流输入Ii：0,70 A.

功率输入Pi：1,20 W.

内部电容Ci：50 nF

内部电感Li：50μH

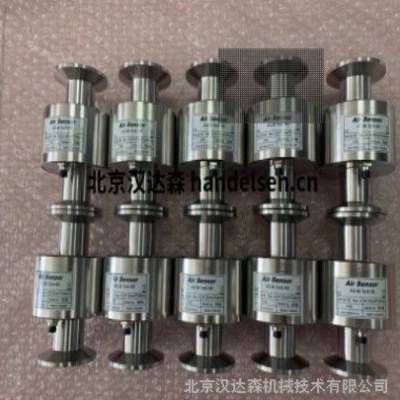

AQ空气传感器，316L（耐酸钢），带固定电缆

瑞典AQ 传感器 FCS10-25 内径：10mm 外径：51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS10-25-EX 内径：10mm 外径：51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS16-25 内径：16mm 外径：51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS16-25-EX 内径：16mm 外径：51mm 卡盘连接：25 标准线缆：5m，

瑞典AQ 传感器 FCS16-50 内径：16mm 外径：64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS16-50-EX 内径：16mm 外径：64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS22-50 内径：22mm 外径：64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS22-50-EX 内径：22mm 外径：64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS35-50 内径：35mm 外径：64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS35-50-EX 内径：35mm 外径：64mm 卡盘连接：50 标准线缆：5m，

瑞典AQ 传感器 FCS46-64 内径：46mm 外径：76mm 卡盘连接：64 标准线缆：5m，

瑞典AQ 传感器 FCS46-64-EX 内径：46mm 外径：76mm 卡盘连接：64 标准线缆：5m，

瑞典AQ 传感器 FCS10-25气泡传感器导管的内部设计
