1、按安装材料分为热缩和冷缩.

2、按工作电压分为1KV电缆头、10KV电缆头、27.5KV电缆头、35KV电缆头、66KV电缆头、110KV电缆头、138KV电缆头、220KV电缆头。

3、按使用条件分为分为户内电缆终端头和户外电缆终端头。

4、按芯数分为单芯终端头、两芯终端头、三芯终端头、四芯终端头（又分为四等芯和3+1）、五芯终端头（又分为五等芯、3+2和4+1）。

根据现场运行情况每1至3年停电检查一次；

室外电缆终端头每月巡视一次，每年二月及十一月进行停电清扫检查。

1、绝缘套管应完整、清洁、无闪络放电痕迹，附近无鸟巢；

2、联接点接触良好，无发热现象；

3、绝缘胶有无塌陷、软化和积水；

4、终端头是否漏油、铅包及封铅有无电裂；

5、芯线、引线的相间及对地距离是否符合规定，接地线是否完好；

6、相位颜色是否明显，是否与电力系统的相位相符。

电缆终端头由于装置地区的环境条件不同，而有很多形式。但无论是哪一种形式都符合下列要求：

(1)出线梗与电缆芯导体连接牢固可靠，在正常负载允许过载的情况下，其接触面不得发热，出线梗的截面积不应小于电缆芯线的1.5倍。

(2)户外终端头具有可靠的防水设施，并应尽量减少沿各接合处空气侵入盒内的机会。

(3)有足够的绝缘水平、密封性和机械强度。

(4)其他要求和电缆接头制作相同。

户外电缆终端头的连接

电缆终端适用于10kV以下，线j卷截面积在240mm2以下铅包户外终端头的制作与安装。

电缆头的连接过程及注意事项如下：

1、施工过程中按照有关规则进行安装。

2、施工地点干燥清洁，周围温度一般应在5℃以上。

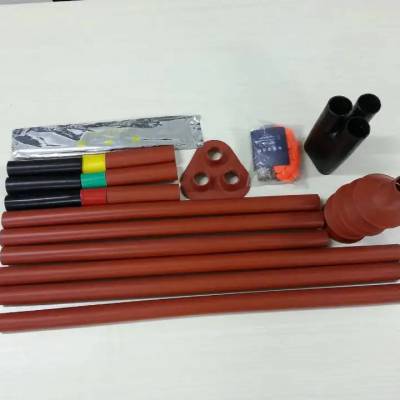

　　性能：TE 的瑞侃电缆端接符合我们的 PPS 3013 规格（包括主要国家/地区标准和国际规范的要求），也符合 CENELEC 50393 的要求。高性能和高效是 TE Connectivity 在材料科学和电力工程方面的知识的成果，这也是 TE 作为的电缆附件制造商之一，通过持续的研究和丰富的经验而获得的成果。

　　主要特性

　　即使在***温度、大气污染和紫外线环境下也能达到高绝缘和密封能力

　　满足 CENELEC 50393 要求

　　易于安装

　　套件涵盖各种电缆尺寸和不同的电缆结构

　　产品类型特性

　　技术 热缩线

　　电缆屏蔽种类 导线

　　绝缘 塑料

　　每相伞数 1, 3

　　端接长度 (mm) 300, 340, 440, 500, 560

　　包含机械式接管 否, 是

　　含机械接线片（屏蔽层） 1

　　保存期限 ***制

　　结构特性

　　芯数 1, 3

　　电气特征

　　电压等级 (kV) ≤ 12, ≤ 17.5, ≤ 24, ≤ 36, ≤ 42

　　接触件特性

　　含机械接线片（M12，导体） 1

　　含机械接线片（M16，导体） 1

　　尺寸

　　截面范围 (mm2)10 – 25, 10 – 35, 16 – 35, 25 – 240, 25 – 50, 25 – 70, 25 – 95, 50 – 120, 70 – 185, 70 – 240, 95 – 240, 150 – 300, 150 – 400, 185 – 400, 240 – 400, 240 – 500, 400 – 800, 500 – 630, 500 – 800

　　绝缘直径 (mm)13.7 – 16.3, 13.7 – 20.8, 17.9 – 23.4, 17.9 – 25, 18.6 – 28.4, 21.9 – 32.6, 25.4 – 32, 25.7 – 36.2, 27.4 – 37.8, 27.7 – 35.6, 27.8 – 37.6, 30.8 – 42.8, 32 – 32.6, 32.4 – 42.8, 32.8 – 41.6, 34 – 42.2, 34.4 – 40, 35.1 – 46.9, 42.6 – 49.2

　　内伞径 (mm) 120, 140, 80, 90, 95

　　尾部长度 (mm) 450, 1200

　　操作/应用

　　应用类型 室外

　　行业标准

　　设计说明书 CENELEC HD 620 A2, HD CENELEC 629.1, IEC 60502-4

　　产品供货情况

　　产品供货情况 ANZPAC, 中国, 亚洲, 德国, 欧洲、中东和非洲, 美洲
